Información detallada

Modelo:	Cableado de cobre	Bnad:	Comunicación de Sion
Color:	Negro, Gris	Capacidad de carga:	60kg

Descripción de producto

Panel de parches de cobre / Panel en blanco / Selección del ingeniero

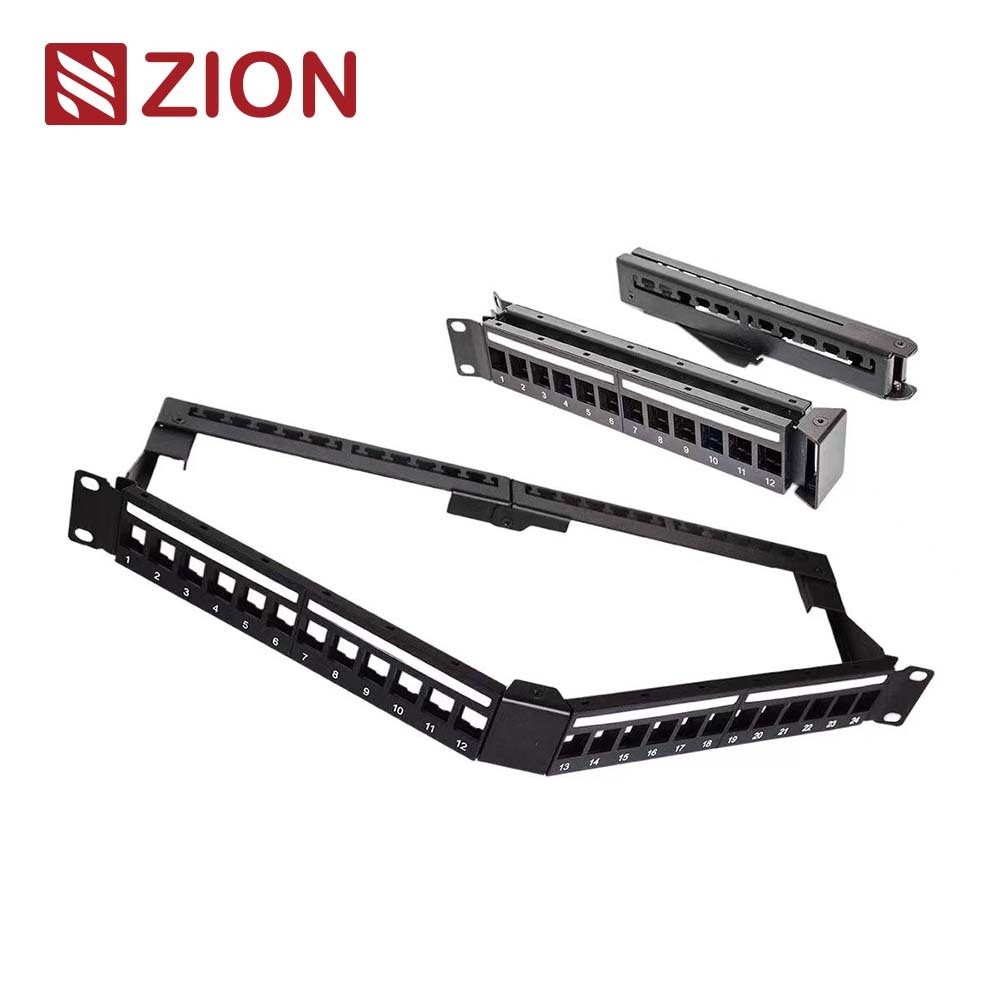

1U 24 puertos panel de parche en blanco plegable sin blindaje

El ZCBFPPU-1U24-B1 es un panel de parches en blanco sin blindaje de 19 pulgadas 1U de 24 puertos diseñado para el cableado estructurado basado en la piedra angular,Combinando la flexibilidad modular del snap-in con la gestión integrada de cables plegables para el despliegue organizado de racks.

Ingenieros de cableado estructurado
Integradores de sistemas
Contratistas de telecomunicaciones
Equipos de adquisición de TI
Compradores de equipos originales
Constructores de bastidores

Una comida rápida para llevar

1U panel de parche en blanco de 24 puertos para sistemas de cobre basados en claves sin blindaje.
La gestión integrada de cables plegables ayuda a organizar el enrutamiento de cables traseros dentro del bastidor.
Mejor seleccionado cuando los proyectos requieren una elección flexible de pilares en lugar de puertos fijos cargados.

Solicitud de hoja de datos / muestra
Véase el Reglamento de decisión

Contenido

Resumen general
Características clave
Especificaciones técnicas
Construcción / Materiales
Aplicaciones
Reglas de decisión / Atajo del ingeniero
Guía de selección
Embalaje / Logística
Preguntas frecuentes
Conclusión

Módulo de imagen reservado

Añadir vista frontal, vista de gestión de cable plegable, instalación de piedra angular de primer plano, y la imagen de aplicación del bastidor aquí.

Módulo de vídeo reservado

Adecuado para la demostración de instalación de claves, guía de instalación de bastidores, explicación de gestión de cables o descripción general de la fábrica.

■ el desarrollo de la1) Resumen general

El panel de parche en blanco plegable sin blindaje de 1U 24 puertos es una plataforma de panel de parche de cobre modular destinada a proyectos que prefieren una configuración basada en la piedra angular en lugar de puertos con carga fija.Proporciona un formato estándar de 19 pulgadas de rack 1U con 24 posiciones de módulos vacíos y una estructura de gestión de cable trasero plegable.

Desde una perspectiva de ingeniería, el principal valor de este panel es la flexibilidad.Desde el punto de vista de la contratación, simplifica las construcciones estandarizadas de racks, al tiempo que permite que la elección de módulos varíe según el tipo de proyecto.

Realidad de campo

Los paneles de parche en blanco a menudo se eligen para mantener la flexibilidad de la elección del módulo,pero la verdadera ventaja del proyecto proviene de la estandarización más fácil de SKU y la capacidad de coincidir con el tipo de piedra angular a la red exacta requerimiento más tarde.

■ el desarrollo de la2) Características clave

Este panel de parche está diseñado para proyectos de cableado de cobre modular que necesitan una solución de montaje en bastidor sin blindaje y con una organización de cable más limpia en la parte trasera.

Características	Lo que significa	Beneficio del proyecto
1U Diseño de puertos 24	Formato estándar de montaje en bastidor de 19 pulgadas con 24 posiciones de módulos	Se ajusta a la infraestructura de rack común y admite la densidad de parches estándar
Estructura del panel de parches en blanco	Entrega sin conectores de llave	Permite al comprador definir la selección del módulo final por separado
Gestión de cables plegables	Estructura integrada de gestión trasera plegable	Mejora la disciplina del cable trasero y la limpieza del bastidor
Categoría 5e / Categoría 6 / Categoría 6A Adecuación	Se puede combinar con los tipos de piedra angular correspondientes	Apoya una reutilización más amplia de proyectos en todas las categorías de cobre
Estructura del módulo de conexión	Fácil de instalar y descargar el módulo	El montaje de las velocidades y su posterior sustitución
Diseño adecuado para la identificación	Etiqueta y marcas incrustadas para la identificación y gestión de la red	Apoya una administración más limpia en los bastidores de cableado estructurados
Apoyo de parada a prueba de polvo en blanco	Los puertos de módulos no utilizados se pueden llenar con piezas en blanco a prueba de polvo	Mejora la apariencia y mantiene las posiciones de repuesto ordenadas
Materiales del SPCC	Material de acero laminado en frío denominado SPCC	Apoya la construcción estable de la carrocería de montaje en bastidor

■ el desarrollo de la3) Especificaciones técnicas

Parámetro	Especificación
Nombre del producto	1U 24 puertos panel de parche en blanco plegable sin blindaje
Unidad de valor	El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad.
Estándar de montaje	19 pulgadas
Altura del bastidor	1U
Número de puertos	24 puertos
Tipo de protección	Sin blindaje
Tipo de módulo	Traje para montar con conector de llave
Entrega del módulo	Sin conector de llave / sin incluir el módulo en el embalaje
Gestión de cables	Con gestión de cables plegables
Categoría compatible	Traje para el tipo Cat5e / 6 / 6A
Color del panel	Frente negro con barra de apoyo plateada
El material	El SPCC
Compatibilidad con el Jack	Compatible con 24 tomas sin blindaje
Opción de puerto no utilizada	Apoyo para el apagado a prueba de polvo en blanco
Método de instalación del módulo	Estructura de conexión, fácil de instalar y descargar módulo

Lección clave

Estructura modular en blancoes la razón principal para elegir este modelo sobre un panel de parches cargado.

Gestión de cables plegableses una ventaja práctica para una organización más limpia del bastidor trasero.

Compatibilidad con las categorías 5e/6/6AEsto da al panel un mayor potencial de reutilización en diferentes proyectos de cobre basados en la piedra angular.

■ el desarrollo de la4) Construcción / Materiales

El panel utiliza un cuerpo de metal SPCC con una cara frontal negra y una barra de apoyo plateada.mientras que la sección trasera plegable ayuda a mantener el enrutamiento del cable controlado después de la instalación.

Elemento de construcción	Especificación	Significado práctico
Cuerpo del panel	El SPCC	Apoya la construcción estable de montaje en bastidor
Apariencia delantera	Frente negro con barra de apoyo plateada	Proporciona una estructura visual clara en el bastidor
Arquitectura portuaria	24 posiciones de módulo en blanco	Permite que el instalador defina la selección final de keystone
Estilo de montaje del módulo	Estructura de conexión	Fácil instalación y sustitución
Organización del cable	Gestión de cables plegables	Mejora el cableado trasero y la limpieza del bastidor
Finalización de puerto no utilizada	Puede utilizarse un bloqueo a prueba de polvo en blanco	Mantiene las posiciones de repuesto visualmente limpias y controladas

Regla práctica

Elija un panel de parches en blanco cuando su proyecto quiera libertad para definir el tipo exacto de conector más adelante.Seleccione un panel cargado cuando la configuración del módulo ya está fija y el tiempo de montaje debe minimizarse aún más.

■ el desarrollo de la5) Aplicaciones

Este panel de parche es el más adecuado para proyectos de cobre estructurados que prefieren arquitectura modular de piedra angular,especialmente cuando las diferentes categorías de cobre o los flujos de trabajo de instalación por etapas hacen que un panel en blanco sea más práctico que una alternativa precargada.

Escenario de aplicación	¿Por qué es apropiado este panel?	Lo que hay que comprobar antes de aprobar
Construcción de bastidores basados en piedra clave	La estructura en blanco permite la selección flexible del conector	Tipo y cantidad exacto de manivela por proyecto
Instalación de red local comercial	Apoya el despliegue modular Cat5e / 6 / 6A	Categoría de red y futuro plan de actualización
Contratación de proyectos por etapas	El panel se puede ordenar por separado de los módulos	Flujo de trabajo de montaje y plan de abastecimiento de módulos
Actualización de la organización del rack	La gestión del cable plegable ayuda a mejorar el orden del cable trasero	Espacio libre del cable trasero dentro del armario
OEM / línea de productos estándar	Soporta una plataforma de panel de parches estandarizada con módulos específicos del proyecto	Expectativas de marca, accesorios y embalaje

■ el desarrollo de la6) Reglas de decisión / Atajo del ingeniero

La elección correcta más rápida comienza con tres preguntas: ¿quiere el proyecto flexibilidad clave, es el sistema sin blindaje y es útil la organización integrada de cables en el bastidor?Este panel suele encajar muy bien..

Punto de decisión	Seleccione este panel cuando	No lo elijas cuando	Dirección alternativa	Costo / Riesgo / Impacto en el mantenimiento
Flexibilidad del módulo	El proyecto quiere elegir los gatillos de piedra angular por separado	El tipo de módulo ya está fijo y se prefieren los puertos precargados	Utilice un panel de parches cargado	La elección correcta evita pagar por la configuración precargada no utilizada
Estrategia de protección	El proyecto utiliza conectores sin blindaje	El sistema requiere una continuidad de módulo blindado	Utilice un panel blindado adaptado al diseño del sistema	El ajuste correcto de los escudos reduce el riesgo de desajuste de rendimiento y conexión a tierra
Organización de las estanterías	La gestión del cable trasero es útil para la disposición del bastidor	El gabinete no se beneficia de la estructura del administrador plegable	Utilice un panel en blanco más simple si es necesario	La gestión integrada puede reducir el desorden y el reelaboramiento del cable
Rango de categorías	El proyecto puede utilizar módulos clave Cat5e, Cat6 o Cat6A	El proyecto necesita un factor de forma de módulo diferente	Utilice un panel que coincida con la arquitectura exacta del módulo	El ajuste correcto mejora el ajuste y la velocidad de montaje
Apariencia del puerto no utilizado	El proyecto quiere posiciones libres de aspecto limpio	Los puertos no utilizados no son una preocupación visual u operativa	Utilizar el bloqueo antipolvo en blanco sólo cuando sea necesario	Ayuda a mantener los estantes terminados más limpios y más fáciles de manejar
Flujo de trabajo de contratación	El comprador quiere que el panel y los módulos sean adquiridos por separado.	Se prefiere un único BOM completo cargado	Utilice un conjunto precargado	Una mejor alineación reduce la confusión en el suministro

Regla práctica

Elige este modelo cuando el proyecto no esté blindado, necesite 24 posiciones de pilares en 1U y se beneficie de la gestión integrada de cables plegables más la selección de pilares separados.

■ el desarrollo de la7) Guía de selección

Una selección correcta debe evaluar la flexibilidad del tipo de toma, la estrategia de blindaje, las necesidades de gestión de cables traseros y la planificación logística.Eso ayuda a evitar el pedido de una estructura de panel que no coincide con el método de ensamblaje real en el sitio.

Factor de selección	Pregunta a hacerse	Recomendación
Arquitectura de piedra angular	¿El proyecto quiere una opción de piedra angular modular?	Utilice este panel cuando la elección del conector debe mantenerse flexible
Apoyo por categorías	¿El proyecto utilizará las claves clave Cat5e, Cat6 o Cat6A?	Confirmar la selección del módulo antes del montaje a granel
Protección	¿El sistema de cableado no está blindado?	Seleccione esto cuando el diseño del sistema sin blindaje sea correcto
Organización del cable	¿La gestión del cable trasero mejorará el mantenimiento del bastidor?	Utilice el administrador de plegado donde la limpieza del estante importa
Posiciones de reserva	¿Todos los 24 puertos estarán poblados inmediatamente?	Planificar una parada a prueba de polvo en blanco para posiciones no utilizadas
Planificación de las adquisiciones	¿Cuántos paneles y conectores deben empacarse y enviarse por separado?	Utilizar los datos del cartón para la planificación del almacén y del transporte de mercancías

Dimensión	Valor	Por qué es importante
Ancho de referencia del bastidor	Norma de 19 pulgadas / 482,6 mm mostrada en el dibujo	Confirma la compatibilidad con el rack común
Profundidad de referencia	250 mm que se muestra en el dibujo lateral	Útil para la planificación del espacio del cable trasero
Referencia de altura	1U / aproximadamente 44,5 mm de altura frontal indicada por el estilo de dibujo	Apoya la planificación del espacio de los bastidores
El manejador plegable tiene un alcance	Se muestra como estructura plegable trasera integrada	Importante para el vendaje de cables y la limpieza del gabinete

■ el desarrollo de la8) Embalaje / Logística

Los datos de embalaje son especialmente útiles para los compradores de proyectos que ordenan paneles en blanco en volumen, ya que la cantidad de paneles, la cantidad de piedra angular y el manejo de accesorios a menudo se planifican por separado.

Artículo de embalaje	Especificación	Significado de las adquisiciones
Cantidad de la caja interior	1 pieza / caja interior	Manejo y conteo sencillos de una sola unidad
Cantidad de cartón	20 piezas por cartón	Apoya la planificación de proyectos y de la cantidad de carga
Tamaño de la caja interior	51 × 10 × 5,5 cm	Útil para el almacenamiento de almacenes y la planificación de mensajería
Tamaño de la caja	Las demás partidas de los artículos de la partida 85	Ayuda a la estimación del volumen de carga
Accesorios mostrados	Parafusos y tuercas M6, atados de cable	Mejora la visibilidad de la preparación para la instalación

■ el desarrollo de la9) Preguntas frecuentes

1¿Este es un panel de parches cargado o un panel de parches en blanco?

Se trata de un panel de parches en blanco suministrado sin conectores clave.

2¿Con qué módulos está diseñado para trabajar?

Está diseñado para ser montado con conectores de llave sin blindaje y se indica que es adecuado para los tipos Cat5e, Cat6 y Cat6A.

3¿Cuál es la principal ventaja de la estructura de gestión de cables plegables?

Ayuda a organizar el enrutamiento del cable trasero y puede mejorar la limpieza del bastidor y la comodidad del mantenimiento.

4¿Se pueden cerrar las posiciones de módulos no utilizados?

Sí, la hoja dice que los puertos de módulos no montados pueden usar una parada a prueba de polvo en blanco para una apariencia más limpia.

5¿Qué deben confirmar los compradores antes de hacer el pedido?

Los compradores deben confirmar el tipo de piedra angular requerida, la estrategia de blindaje, el nivel de categoría, el plan de espacio de rack y si el proyecto se beneficia del administrador de cables plegables integrado.

6¿Cuál es la cantidad de embalaje que debe planificar la adquisición?

El producto está embalado en 1 pieza por caja interior y 20 piezas por cartón.

■ el desarrollo de la10) Conclusión

El ZCBFPPU-1U24-B1 es un práctico panel de parche en blanco plegable sin blindaje de 1U 24 puertos para despliegues de cobre estructurados que desean flexibilidad modular y una organización de cable trasero más limpia.Su valor proviene de la arquitectura en blanco snap-in, la versatilidad de la categoría y la gestión integrada de cables plegables en lugar de un formato de puerto de carga fijo.

Para obtener los mejores resultados del proyecto, emparejarlo con una estrategia clave sin blindaje claramente definida, confirmar la categoría exacta de la toma antes del montaje y utilizar los datos de embalaje para una planificación logística más precisa.Cuando esos puntos estén claros, se convierte en una plataforma de parcheo eficiente y flexible para los sistemas de bastidores de cobre.

¿Necesitas ayuda para confirmar la configuración correcta del panel de parches en blanco?

Envíe su tipo de piedra angular, nivel de categoría, requerimiento de blindaje, cantidad del proyecto y plan de diseño de rack.

Solicitud de hoja de datos / cotización
De vuelta a la parte superior

Lista de verificación de parámetros sugerida

Cat5e / Cat6 / Cat6A elección de la piedra angular
Confirmación del sistema sin blindaje
Necesidad de gestión de cables plegables
Requisito de parada a prueba de polvo en blanco
Cantidad del proyecto y planificación del cartón
Disposición preferente de los bastidores y organización de los cables

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	Zion communication OR OEM
Certificación:	ISO, CE, RoHS, UL
Número de modelo:	Panel de conexión de cobre

Cantidad de orden mínima:	1.000 PC
Detalles de empaquetado:	1 bolso de PC/Plastic, PCS/Carton
Tiempo de entrega:	Normalmente 10 jornadas de trabajo
Condiciones de pago:	T/T, L/C
Capacidad de la fuente:	30.000 PCS/mes
