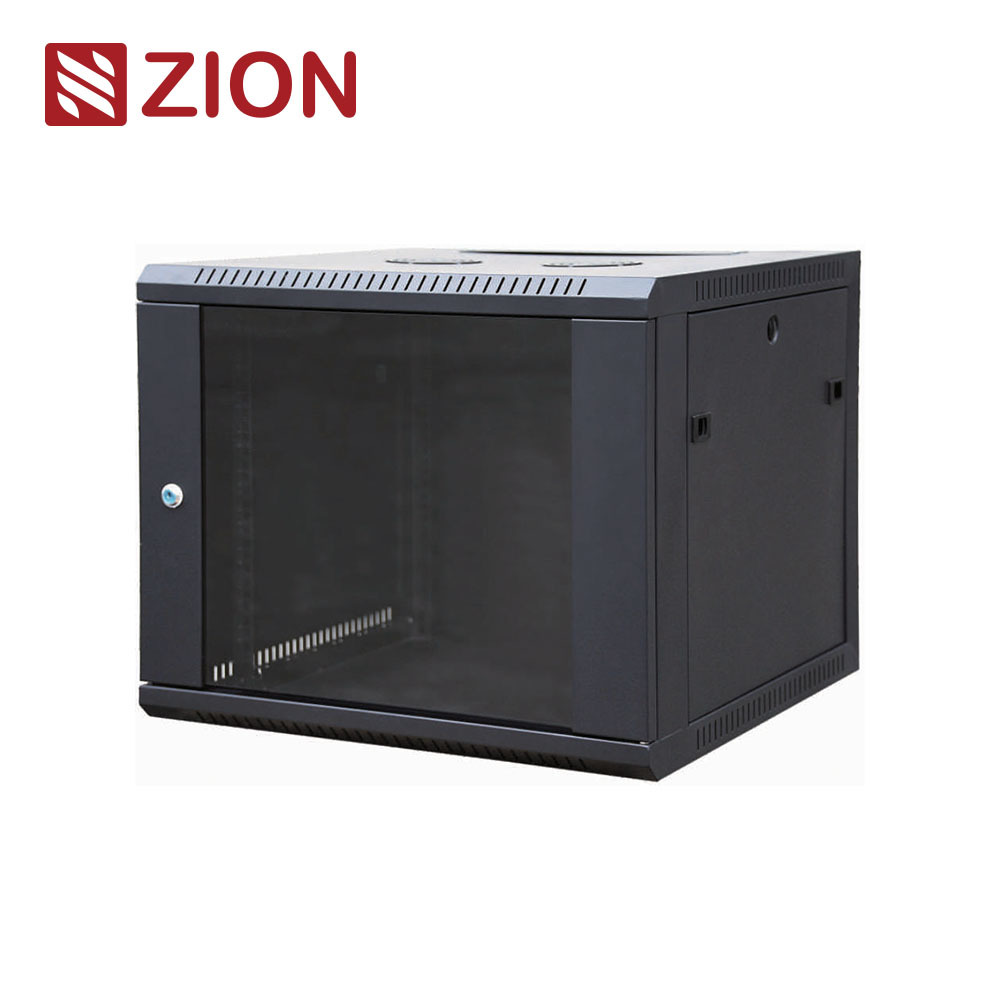

ZM-A Gabinete de Pared de Sección Única - Capacidad de Carga de 60 kg Estructura de Acero Soldado con Puerta Frontal de Vidrio de 180°

ZM-A Single Section Wall Cabinet - 60kg Loading Capacity Welded Steel Structure with 180° Glass Front Door
ZM-A Single Section Wall Cabinet - 60kg Loading Capacity Welded Steel Structure with 180° Glass Front Door
Informacion basica
Lugar de origen: Porcelana
Nombre de la marca: Zion communication OR OEM
Certificación: ISO, CE, RoHS, UL
Número de modelo: El gabinete del bastidor de red
Cantidad de orden mínima: 1.000 PC
Detalles de empaquetado: 1 bolso de PC/Plastic, PCS/Carton
Tiempo de entrega: Normalmente 10 jornadas de trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 30.000 PCS/mes
Mejor precio Contactar ahora
Información detallada
Modelo: El gabinete del bastidor de red Bnad: Comunicación de Sion
Color: Negro, Gris Capacidad de carga: 60kg
Resaltar:

Gabinete de Pared con Capacidad de Carga de 60 kg

,

Gabinete de Rack de Red con Estructura de Acero Soldado

,

Caja de 19 pulgadas con Puerta Frontal de Vidrio de 180°

Descripción de producto

Cabinet de pared de sección única ZM-A

El ZM-A Single Section Wall Cabinet es un recinto compacto de 19 pulgadas diseñado para pequeños nodos de red, sistemas de CCTV, puntos de distribución de telecomunicaciones, interruptores de acceso,y otros equipos de borde ligeros donde la instalación sea segura, el enrutamiento limpio, y el acceso al servicio.

Integradores de red
Instaladores de cámaras de vigilancia
Contratistas de telecomunicaciones
Equipos de adquisición de TI
Gerentes de proyectos
Equipos de despliegue en el borde
Una comida rápida para llevar
  • Un práctico gabinete de pared de 19 pulgadas para despliegues pequeños y medianos.
  • Se utiliza mejor cuando no son necesarios gabinetes de pie en el suelo y hay espacio disponible en las paredes.
  • Antes de ordenar, confirme la altura en U, la profundidad del dispositivo, el estado de la pared, la necesidad de ventilación y el plan de accesorios.
Módulo de imagen reservado

Agregue la foto principal del producto, la vista de la puerta abierta, la foto del perfil de montaje interno o la imagen de la escena de instalación aquí.

Módulo de vídeo reservado

Adecuado para vídeo de fábrica, demostración de instalación, demostración de apertura de puerta, o video de explicación de accesorios.

■ el desarrollo de la1) Resumen general

El gabinete de pared de sección única ZM-A está posicionado como una carcasa compacta de acero soldado de 19 pulgadas para la infraestructura de comunicación y seguridad en el borde.Instalaciones de CCTV, puntos de distribución de telecomunicaciones, interruptores de acceso y otros equipos que no justifiquen un gabinete de pie en el suelo.

Desde una perspectiva de ingeniería y adquisición, el valor de este producto no es sólo el tamaño del gabinete.paneles laterales extraíbles, acceso a la puerta delantera, entrada de cable flexible, perfiles de montaje ajustables y soporte de accesorio opcional.y el control de la instalación son más importantes que la capacidad de los racks de gran tamaño.

Realidad de campo

Los gabinetes de pared resuelven los problemas de espacio en el piso, pero la verdadera decisión del proyecto todavía depende de la resistencia de la pared, la limpieza de servicio, la acumulación de calor, la dirección del cable,y si la profundidad elegida coincide realmente con el equipo instalado.

ZM-A Gabinete de Pared de Sección Única - Capacidad de Carga de 60 kg Estructura de Acero Soldado con Puerta Frontal de Vidrio de 180° 0

■ el desarrollo de la2) Características clave

El gabinete ZM-A está diseñado para simplificar el trabajo de instalación y mantenimiento real en lugar de solo parecer correcto en el papel.Su estructura y la lógica de acceso apoyan las implementaciones típicas de borde donde los dispositivos necesitan protección, la organización del cable y un acceso razonable a los servicios futuros.

Características Lo que significa Beneficio del proyecto
Cabina de acero soldado Estructura rígida de una sola sección Mejora la estabilidad y reduce la complejidad del montaje en el sitio
Equipo de 19′′ listo Soporta dispositivos estándar de TI, telecomunicaciones y seguridad Simplifica la planificación de la compatibilidad de los equipos
Puerta principal de vidrio de 180° Acceso frontal de amplia apertura Fácil instalación, reparación y inspección
Los paneles laterales extraíbles Acceso lateral rápido con bloqueo opcional Reduce la dificultad de mantenimiento en instalaciones estrechas
Entrada del cable superior y inferior Diseño de salida para el enrutamiento flexible de cables Se adapta a diferentes direcciones de conductos y rutas
Reyes de montaje ajustables Profiles de montaje en forma de L para el ajuste de profundidad Apoya el montaje de equipos más precisos
Panel superior listo para el ventilador Apoya la ventilación activa Útil cuando el interruptor, NVR o carga de potencia eleva la temperatura interna
Accesorio compatible Puede trabajar con estantes, PDUs y administradores de cable Mejora la flexibilidad y la estandarización de los proyectos

■ el desarrollo de la3) Especificaciones técnicas

Punto de trabajo Especificación
Estándar de los bastidores 19 pulgadas
Material del marco Acero laminado en frío de alta calidad SPCC
espesor del perfil de montaje 1.2 mm
Otras piezas espesor 1.0 mm
Tratamiento de la superficie Desengrasamiento → decapado → fosfatado → recubrimiento electrostático en polvo
Capacidad de carga estática Hasta 60 kg
Nivel de protección Protección IP20
Puerta de entrada Puerta de entrada de vidrio templado
Abrir la puerta 180°
Entrada del cable Entrada superior e inferior del cable
Ventilación Panel superior preparado para ventilador
Cumplimiento de las normas El uso de la tecnología de la información en el ámbito de la seguridad de la información se debe realizar en el marco de un sistema de gestión de la información.
Opciones de color RAL 9004, RAL 7035, otro color opcional
Lección clave
Protección IP20significa que el uso en interiores es la línea de base.
60 kg de carga estáticase ajusta a equipos ligeros de rack, no a construcciones de sala central pesadas.
Profundidad y estado de las paredesdebe confirmarse antes de la aprobación final del modelo.

ZM-A Gabinete de Pared de Sección Única - Capacidad de Carga de 60 kg Estructura de Acero Soldado con Puerta Frontal de Vidrio de 180° 1

■ el desarrollo de la4) Construcción / Materiales

El gabinete ZM-A utiliza acero laminado en frío SPCC como material estructural principal, junto con vidrio templado para la puerta principal.y práctico servicio frontal.

Componente Cuánto tiempo Material / especificación Finalización de la superficie Las notas
Portada superior 1 por ciento Acero laminado en frío SPCC, T1.2 Revestidos en polvo ¿Qué quieres decir?
Panel inferior 1 por ciento Acero laminado en frío SPCC, T1.2 Revestidos en polvo ¿Qué quieres decir?
Cuadro 2 por ciento Acero laminado en frío SPCC, T1.2 Revestidos en polvo ¿Qué quieres decir?
Perfil de montaje 4 piezas Acero laminado en frío SPCC, T1.5 Revestidos en polvo Profundidad ajustable
Panel lateral 2 piezas Acero laminado en frío SPCC, T1.2 Revestidos en polvo Disponible para quitar
Puerta de entrada 1 por ciento Vidrio templado de 5 mm Revestidos en polvo Opciones de puertas múltiples posibles
Encierra 1 por ciento Galvanización Revestidos en polvo ¿Qué quieres decir?
Placa de entrada del cable 2 piezas Acero laminado en frío SPCC, T1.2 Revestidos en polvo Entrada del cable superior/inferior
Instalación del panel de retroceso 1 por ciento Acero laminado en frío SPCC, T1.2 Revestidos en polvo Estructura de montaje en la pared

■ el desarrollo de la5) Aplicaciones

Este gabinete se utiliza mejor en proyectos donde la concentración del equipo es limitada, el control de acceso todavía es necesario y la eficiencia del espacio es importante.No está destinado a reemplazar los armarios de pie en el suelo más grandes en entornos de núcleo de alta densidad.

Escenario de aplicación Por qué el ZM-A encaja Lo que hay que comprobar antes de aprobar
Nodo de red pequeño Revestimiento compacto de 19 pulgadas con huella montada en la pared Profundidad, dirección del cable, futura expansión
Punto del sistema de CCTV Soporta el interruptor, el registrador, el parcheo y los accesorios en un solo recinto Carga térmica, opción de bloqueo, frecuencia de funcionamiento
Punto de distribución de telecomunicaciones Recinto interior organizado para equipos de telecomunicaciones del lado del acceso Condición de montaje en la pared, planificación de la entrada del cable
Ubicación del interruptor de acceso de la sucursal Adecuado cuando un bastidor completo es de gran tamaño para el sitio Profundidad del equipo, necesidades de estantería, disposición de energía local
Punto de comunicación interior para uso ligero Proporciona un recinto controlado sin consumir la superficie del suelo Limitaciones ambientales, acceso al mantenimiento, compatibilidad del accesorio

ZM-A Gabinete de Pared de Sección Única - Capacidad de Carga de 60 kg Estructura de Acero Soldado con Puerta Frontal de Vidrio de 180° 2

■ el desarrollo de la6) Reglas de decisión / Atajo del ingeniero

Para los equipos de ingeniería, la decisión correcta más rápida es evaluar primero el tipo de instalación, el nivel de carga, los requisitos de profundidad, el entorno y el patrón de servicio.Eso evita el error común de elegir un gabinete de pared por U altura sola.

Punto de decisión Seleccione ZM-A cuando No lo elijas cuando Dirección alternativa Costo / Riesgo / Impacto en el mantenimiento
Tipo de instalación Se requiere una caja de 19 pulgadas montada en la pared El proyecto requiere una escala en pie o una expansión de la sala central Utilice un armario de pie en el suelo Los armarios de pared elegidos correctamente ahorran espacio y costos
Nivel de carga La carga del equipo se mantiene dentro de los 60 kg de capacidad estática El despliegue incluye equipos más pesados o se necesita una reserva estructural más grande Seleccionar una plataforma de gabinete de mayor carga La planificación errónea de la carga aumenta el riesgo de seguridad
Protección del medio ambiente El sitio es interior y IP20 es aceptable Se requiere protección exterior o superior para la entrada Utilizar un recinto interior/exterior de mayor protección El uso de IP20 en el entorno equivocado aumenta el riesgo de mantenimiento y falla
Adecuación a la profundidad Las opciones de 450 mm, 600 mm o 800 mm coinciden con la profundidad real del dispositivo El cuerpo del equipo más el cable exceden el espacio utilizable Moverse a un gabinete más profundo o una estructura diferente El desajuste de profundidad es un error común en la contratación
Comportamiento térmico La carga de calor es moderada y el panel superior listo para ventilador es suficiente El emplazamiento tiene equipos de calefacción densos sin planificación de ventilación Elige un gabinete con un espacio de gestión térmica más fuerte Ignorar el calor reduce la vida útil del equipo y aumenta el riesgo de tiempo de inactividad
Acceso de mantenimiento Los accesos delanteros y los paneles laterales extraíbles se ajustan al plan de servicio El emplazamiento requiere un acceso trasero inusualmente frecuente o un área de trabajo interna más grande Utilice un formato de gabinete con más autorización de servicio La lógica de acceso derecho reduce el trabajo de campo y el reelaboramiento
Regla práctica

Si el proyecto es de interior, de pared, de uso ligero y de profundidad adecuada, el ZM-A suele ser muy adecuado.

■ el desarrollo de la7) Guía de selección

La elección correcta del modelo debe basarse en el tamaño real del equipo, la capacidad de reserva, el método de enrutamiento, el plan de accesorios y la lógica de entrega del proyecto.cuando los cambios tardíos en la profundidad o los accesorios puedan interrumpir tanto el tiempo de entrega como la instalación.

Factor de selección Pregunta a hacerse Recomendación
Altura en U ¿Cuántas unidades de rack se necesitan ahora y después de la expansión? Añadir espacio de reserva en lugar de ordenar a la carga actual exacta
Profundidad ¿Cuál es el dispositivo más profundo, incluyendo el conector y el cable? No elija sólo por la etiqueta del gabinete; compruebe el espacio utilizable
Estilo de las puertas ¿Se necesita visibilidad, flujo de aire o una configuración diferente de la puerta de entrada? Revise las opciones de vidrio, ventilado o malla temprano
Plan de los accesorios ¿Se incluirán estantes, PDU, administrador de cable o opciones de cerradura? Accesorios para paquetes en la RFQ original
El color ¿El proyecto requiere una apariencia estándar o personalizada? Los colores estándar generalmente reducen la complejidad de entrega
Riesgo de entrega ¿Hay puertas personalizadas, colores o piezas opcionales? Congelar el BOM exacto antes de la programación de la producción

■ el desarrollo de la8) Lista de modelos

Número de modelo. Alturas (U) Ancho (mm) Profundidad (mm)
ZMA-6404 y sus derivados 4U 600 450
ZMA-6406 y sus derivados 6U 600 450
ZMA-6409 y sus derivados 9U 600 450
ZMA-6412: el tratamiento de las células 12U 600 450
ZMA-6415: el uso de las mismas. 15U 600 450
ZMA-6418: el tratamiento de las muestras 18U 600 450
ZMA-6422: el tratamiento de las muestras 22U 600 450
ZMA-6427: el tratamiento de las células 27U 600 450
ZMA-6815: el uso de las mismas. 15U 600 800
Número de modelo. Alturas (U) Ancho (mm) Profundidad (mm)
ZMA-6404 y sus derivados 4U 600 600
ZMA-6406 y sus derivados 6U 600 600
ZMA-6409 y sus derivados 9U 600 600
ZMA-6412: el tratamiento de las células 12U 600 600
ZMA-6415: el uso de las mismas. 15U 600 600
ZMA-6418: el tratamiento de las muestras 18U 600 600
ZMA-6422: el tratamiento de las muestras 22U 600 600
ZMA-6427: el tratamiento de las células 27U 600 600
ZMA-6818 18U 600 800

■ el desarrollo de la9) Preguntas frecuentes

1¿Para qué equipo está diseñado este armario?

Está destinado a nodos de red pequeños, sistemas de CCTV, puntos de distribución de telecomunicaciones, interruptores de acceso y otros equipos de borde de 19 pulgadas ligeros.

2¿Este armario es adecuado para la instalación al aire libre?

El nivel de protección indicado es IP20, por lo que la aplicación de referencia es para uso en interiores.

3¿Cómo puedo elegir entre 450 mm, 600 mm y 800 mm de profundidad?

Verifique primero el dispositivo más profundo, luego agregue el espacio permitido para los conectores delanteros, el radio de curvatura del cable y el espacio libre para el mantenimiento.

4¿Qué accesorios opcionales o variaciones están disponibles?

Los artículos opcionales pueden incluir panel lateral extraíble con candado opcional, estante en voladizo, estante fijo, múltiples opciones de puerta principal, cepillo de entrada de cable y vidrio de color ahumado.

5¿Apoya las mejoras de ventilación?

El panel superior está listo para ventiladores, lo cual es útil cuando se necesita ventilación activa para equipos cerrados.

6¿Qué debe confirmar la contratación pública antes de realizar un pedido?

Confirmar el número de modelo, la altura en U, la profundidad, la condición de montaje en la pared, la opción de la puerta, el color, la lista de accesorios y si el plan de carga y servicio del sitio se ajusta a la aplicación prevista del gabinete.

■ el desarrollo de la10) Conclusión

El gabinete de pared de sección única ZM-A es una solución práctica montada en la pared para redes compactas de 19 pulgadas, CCTV y implementaciones de telecomunicaciones.Su valor proviene de una combinación equilibrada de rigidez estructural, la comodidad de acceso, la flexibilidad de la entrada por cable y la variedad de modelos en lugar de solo por el lenguaje de marketing.

Para obtener los mejores resultados del proyecto, evalúe el gabinete según las condiciones reales de uso: instalación en la pared, profundidad del equipo, ambiente interior, comportamiento térmico y requisitos de accesorios.Cuando esas condiciones se alineen, el ZM-A se convierte en una opción de recinto confiable y rentable para la infraestructura de borde.
