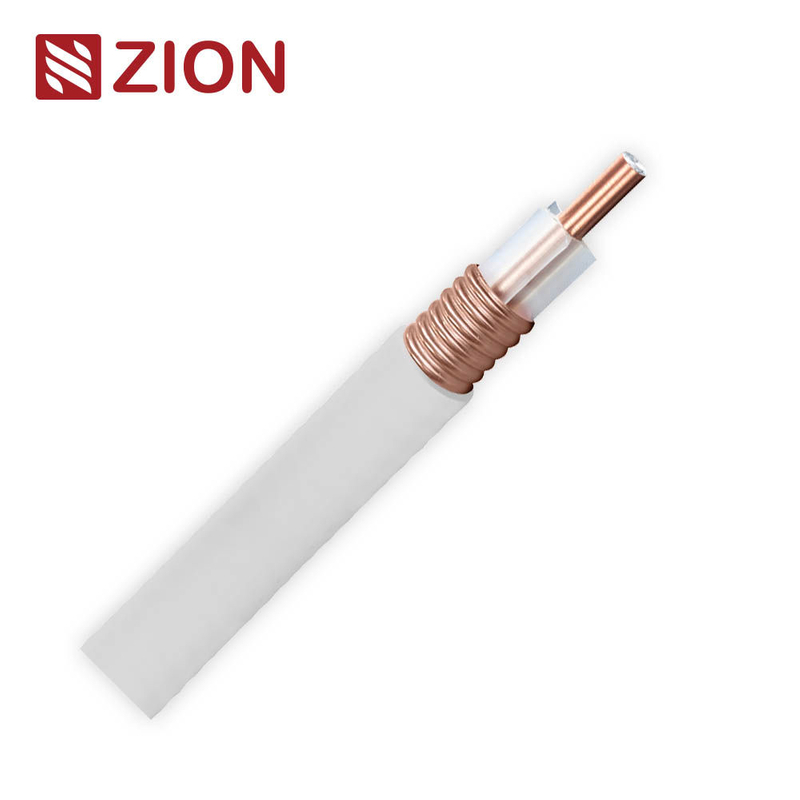

Cables coaxial RF dieléctricos de aire de cobre de 1/2" para transmisión de señales de alto rendimiento de hasta 6 GHz

1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
Informacion basica
Lugar de origen: Ningbo, Shanghai
Nombre de la marca: hellosignal
Número de modelo: RF
Cantidad de orden mínima: 10 kilómetros
Detalles de empaquetado: rollo, carrete de madera, cartón, paleta
Tiempo de entrega: Normalmente 25 días laborables
Mejor precio Contactar ahora
Información detallada
Resaltar:

Cables coaxial de RF de 1/2"

,

Cables dieléctricos de aire de cobre

,

Cable coaxial de 6 GHz

Descripción de producto

■ el desarrollo de laDescripción del producto

Este cable coaxial RF dieléctrico de aire de cobre de 1/2 pulgadas está diseñado para la transmisión de señales RF de alto rendimiento en comunicaciones inalámbricas, televisión y radiodifusión, sistemas de defensa HF, radio móvil,Soluciones de cable, y aplicaciones DAS en edificios.
Su conductor exterior de cobre ondulado, dieléctrico de baja pérdida y control de impedancia de precisión garantizan una excelente estabilidad eléctrica en frecuencias de hasta6 GHz.

■ el desarrollo de laCaracterísticas del diseño

Componente Material / especificación
El conductor interno Cables de aluminio recubiertos de cobre, Ø 4,75 ± 0,05 mm
El aislamiento Polietileno extrudido, Ø 11,80 ± 0,20 mm
El conductor externo Copro corrugado, Ø 13,80 ± 0,15 mm
El chaqueta PVC, de color blanco, Ø 15,90 ± 0,20 mm

■ el desarrollo de laEspecificaciones eléctricas

Parámetro Valor
Impedancia 50 ± 1 Ω
Velocidad relativa de propagación 0.88
Capacidad 76 pF/m
Frecuencia máxima de funcionamiento 6 GHz
Clasificación de potencia máxima 40 kW
Tensión de ensayo de chispa de chaqueta 8 000 rpm
Resistencia de corriente continua del conductor interno ≤ 1,62 Ω/km
Resistencia de corriente continua del conductor externo Se aplican las siguientes medidas:

■ el desarrollo de laEspecificaciones medioambientales

Condición Rango de temperatura
Instalación -20 °C a +60 °C
En funcionamiento -40 °C a +85 °C
Almacenamiento -40 °C a +85 °C

■ el desarrollo de laEspecificaciones mecánicas

Parámetro Valor
Resistencia a la tracción 1120 N
Min. radio de flexión (sólo) de una longitud igual o superior a 75 mm
Min. radio de flexión (repetido) Muestra de las características de las máquinas
Momento de flexión 4.1 N·m
Fuerza de trituración de la placa plana 19.2 N/mm

■ el desarrollo de laCondiciones estándar

En el caso de los vehículos de la categoría M2 y M3, el valor de las emisiones se calculará en función de las características de la categoría M2 y M3.medida a una temperatura ambiente de 20°C, VSWR = 1.0
Potencia media:medida a temperatura ambiente de 40°C, VSWR = 1.0
Potencia media (a altas temperaturas):Temperatura interna del conductor = 100 °C

■ el desarrollo de laLas emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.

Banda de frecuencia VSWR máximo
680 MHz 960 MHz ≤ 113
1390 MHz 1450 MHz ≤ 113
1700 MHz 2200 MHz ≤ 113
2300 MHz 2700 MHz ≤ 122
3550 MHz 4200 MHz ≤ 129
5150 MHz y 6000 MHz ≤ 129

■ el desarrollo de laAtenuación y manejo de energía

Frecuencia (MHz) Atenuación típica (dB/100 m) Potencia media (kW)
200 3.14 2.3
450 4.84 1.49
800 6.64 1.09
900 7.08 1.02
1500 9.45 0.77
1800 10.5 0.69
2000 11.2 0.65
2200 11.8 0.62
2400 12.4 0.59
2500 12.7 0.59
2700 13.3 0.55
3500 15.5 0.47
4000 16.8 0.44
5000 19.3 0.38
6000 21.6 0.34

■ el desarrollo de laEnvasado

Embalaje: 500 m por bobina
Tamaño del carrete: 75 × 53 × 75 cm

■ el desarrollo de laCertificación

El cable cumple con las normas internacionales pertinentes para la transmisión coaxial de RF. La documentación de certificación está disponible bajo petición.

■ el desarrollo de laOrdenar

Número de la parte Descripción
7101116 CM de PVC dieléctrico por aire de 1-2"
Las demás: 1 a 2 pulgadas de PVC dieléctrico por aire CMR/FT4
Las demás: Las medidas de ensayo se aplicarán en el caso de los equipos de ensayo.
