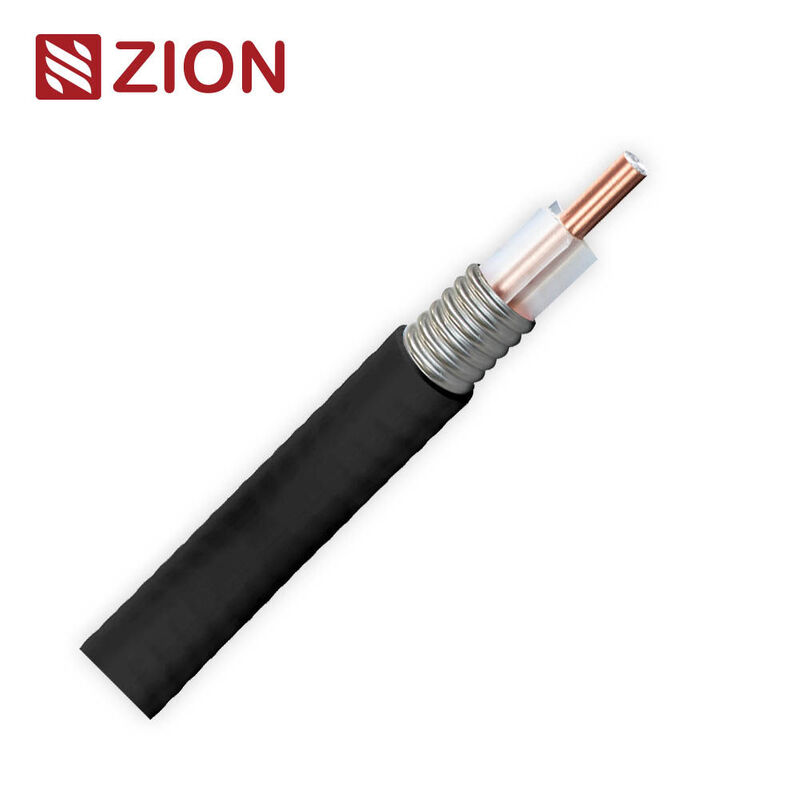

Cables coaxiles de radio de aluminio de 1/2" dieléctricos por aire para transmisión de alta eficiencia de hasta 6 GHz

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
Informacion basica
Lugar de origen: Ningbo, Shanghai
Nombre de la marca: hellosignal
Número de modelo: RF
Cantidad de orden mínima: 10 kilómetros
Detalles de empaquetado: rollo, carrete de madera, cartón, paleta
Tiempo de entrega: Normalmente 25 días laborables
Mejor precio Contactar ahora
Información detallada
Resaltar:

Cables coaxial de RF de 1/2"

,

Cable dieléctrico por aire de 6 GHz

,

Cable coaxial de aluminio corrugado

Descripción de producto

■ el desarrollo de laDescripción

Este cable coaxial de RF dieléctrico de aire de aluminio de 1/2 pulgadas está diseñado para la transmisión de RF de alta eficiencia en comunicación inalámbrica, televisión y radiodifusión, defensa HF, radio móvil, soluciones de cable,y sistemas DAS en edificios.
Su conductor CCA de forma precisa, conductor exterior de cobre corrugado y dieléctrico optimizado ofrecen una baja atenuación y un rendimiento de banda ancha estable de hasta6 GHz.

■ el desarrollo de laCaracterísticas del diseño

Componente Material / especificación
El conductor interno Cables de aluminio recubiertos de cobre, Ø 4,75 ± 0,05 mm
El aislamiento Polietileno extrudido, Ø 11,80 ± 0,20 mm
El conductor externo
Aluminio corrugado, Ø 13,80 ± 0,15 mm
El chaqueta PVC, de color blanco, Ø 15,90 ± 0,20 mm

■ el desarrollo de laEspecificaciones eléctricas

Parámetro Valor
Impedancia 50 ± 2 Ω
Velocidad relativa de propagación 0.88
Capacidad 75 pF/m
Frecuencia máxima de funcionamiento 6 GHz
Clasificación de potencia máxima 40 kW
Tensión máxima de RF Las demás:
Tensión de ensayo de chispa de chaqueta 8 000 rpm
Resistencia de corriente continua del conductor interno Se aplican las siguientes medidas:
Resistencia de corriente continua del conductor externo Se aplican las siguientes medidas:

■ el desarrollo de laEspecificaciones medioambientales

Condición Rango de temperatura
Instalación -20 °C a +60 °C
En funcionamiento -40 °C a +85 °C
Almacenamiento -40 °C a +85 °C

■ el desarrollo de laEspecificaciones mecánicas

Parámetro Valor
Resistencia a la tracción 549 N
Min. radio de flexión (sólo) de una longitud igual o superior a 75 mm
Min. radio de flexión (repetido) Muestra de las características de las máquinas
Momento de flexión 5.4 N·m
Fuerza de trituración de la placa plana 12 N/mm

■ el desarrollo de laCondiciones estándar

En el caso de los vehículos de la categoría M2 y M3, el valor de las emisiones se calculará en función de las características de la categoría M2 y M3.medida a una temperatura ambiente de 20°C, VSWR = 1.0
Potencia media:medida a temperatura ambiente de 40°C, VSWR = 1.0
Potencia media (a altas temperaturas):Temperatura interna del conductor = 100 °C

■ el desarrollo de laLas emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.

Banda de frecuencia VSWR máximo
680 MHz 960 MHz ≤ 113
1390 MHz 1450 MHz ≤ 113
1700 MHz 2200 MHz ≤ 113
2300 MHz 2700 MHz ≤ 122
3550 MHz 4200 MHz ≤ 129
5150 MHz y 6000 MHz ≤ 129

■ el desarrollo de laAtenuación y manejo de energía

Frecuencia (MHz) Atenuación típica (dB/100 m) Potencia media (kW)
100 2.41 3.18
200 3.46 2.21
450 5.32 1.44
800 7.28 1.06
900 7.76 0.99
1500 10.3 0.75
1800 11.5 0.67
2000 12.2 0.63
2200 12.8 0.61
2400 13.5 0.57
2500 13.8 0.56
2700 14.5 0.54
3500 16.9 0.46
4000 18.3 0.43
5000 20.9 0.38
6000 23.3 0.34

■ el desarrollo de laEnvasado

Embalaje: 500 m por bobina
Tamaño del carrete: 75 × 53 × 75 cm

■ el desarrollo de laCertificación

El cable cumple con las normas internacionales pertinentes para la transmisión coaxial de RF. La documentación de certificación está disponible bajo petición.

■ el desarrollo de laOrdenar

Número de la parte Descripción
7101117 CM de PVC dieléctrico de aluminio de aire de 1-2"
Las demás: 1 a 2 pulgadas de PVC dieléctrico de aluminio de aire CMR/FT4
Las demás: Se utilizará para la fabricación de la materia prima de aluminio.
