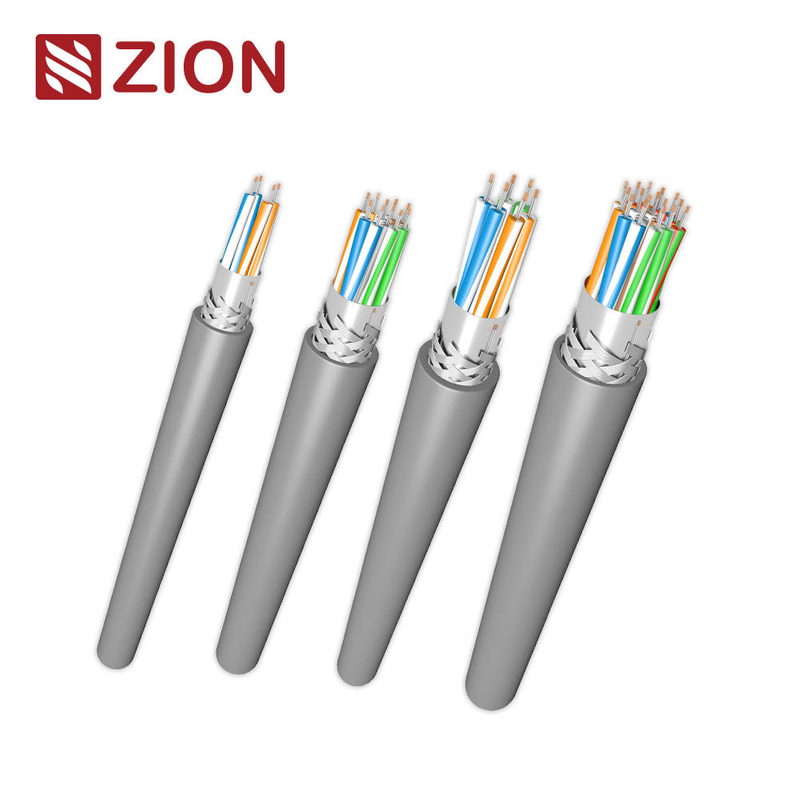

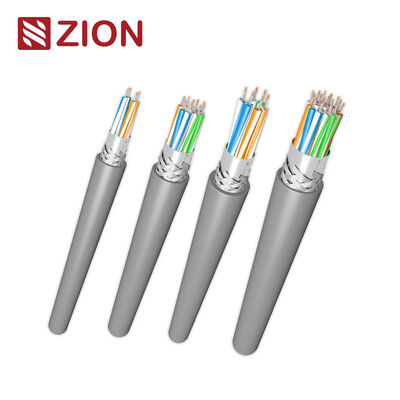

28AWG Cable de comunicación RS485/RS232 con impedancia de 120Ω para automatización industrial

■ el desarrollo de laCable de comunicación RS485/RS232 de varios pares (28AWG, 4 ∼12.5 pares, protector de papel, PVC, 120Ω)

Cables de datos estables y de baja capacidad para la automatización industrial y la comunicación en serie

Modelos disponibles:73004(4 parejas) ·73005(5 parejas) ·73006(8 parejas) ·73012(12,5 parejas)

Los cables RS485/RS232 de varios pares están diseñados para una transmisión de datos confiable, baja en ruido y resistente a interferencias en control industrial, automatización de edificios, instrumentación,y sistemas de comunicación en serie.
Todos los cables cuentan con conductores de cobre enlatados de 28AWG, aislamiento PE de espuma, blindaje de papel 100% y una chaqueta de PVC duradera,con una impedancia característica de 120Ω y una baja capacidad para una señalización diferencial estable de alta velocidad.

■ el desarrollo de laCaracterísticas clave

• 28AWG conductores de cobre enlatados en lata garantizan flexibilidad y alta integridad de la señal.

• El aislamiento de espuma PE (FPE) reduce la capacidad y mejora el rendimiento de alta frecuencia.

• El escudo de aluminio/poliéster (tipo Beldfoil®) proporciona una excelente protección EMI/RFI.

• El alambre de drenaje de cobre enlatado permite una puesta a tierra confiable y la terminación del escudo.

• Impedancia característica de 120Ω, ideal para sistemas de comunicación RS485/RS422/RS232.

• Baja capacidad:

• 11 pF/ft (36 pF/m) de una condición a otra

• 20 pF/ft (66 pF/m) de acondicionamiento al blindaje

• La tensión nominal es de 150 V (CL2), 30 V (UL AWM 2919).

• Temperatura de funcionamiento: -20 °C a +60 °C.

• Disponible en 4 a 12,5 pares para adaptarse a diferentes densidades de cableado.

■ el desarrollo de laAplicaciones típicas

• Transmisión de datos en serie RS485 / RS422 / RS232

• PLC, DCS y redes de automatización de fábricas

• Control y seguimiento de movimiento industrial

• Sistemas de gestión de edificios (BMS), redes HVAC

• Sistemas de seguridad, control de acceso y alarma

• Instrumentación, sensores y enlaces de E/S remotos

■ el desarrollo de laConstrucción de cables

■ el desarrollo de laCaracterísticas eléctricas (típicas)

Basado en el modelo 73004, otros modelos comparten el mismo rendimiento eléctrico con diferencias sólo en la sobredosis y el peso.

■ el desarrollo de laMecánica y medio ambiente

■ el desarrollo de laSelección del modelo (4 ∙ 12.5 series de pares)

■ el desarrollo de laNormas y cumplimiento
