Cable industrial RS485 24AWG con blindaje de lámina + trenzado e impedancia de 120Ω para entornos de alta EMI

24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
Informacion basica
Lugar de origen: Ningbo, Shanghai
Nombre de la marca: hellosignal
Número de modelo: RS-485
Cantidad de orden mínima: 10 kilómetros
Detalles de empaquetado: rollo, carrete de madera, cartón, paleta
Tiempo de entrega: Normalmente 25 días laborables
Mejor precio Contactar ahora
Información detallada
Resaltar:

Cable industrial RS485 24AWG

,

Cable RS485 con blindaje de lámina + trenza

,

Cable industrial con impedancia de 120Ω

Descripción de producto

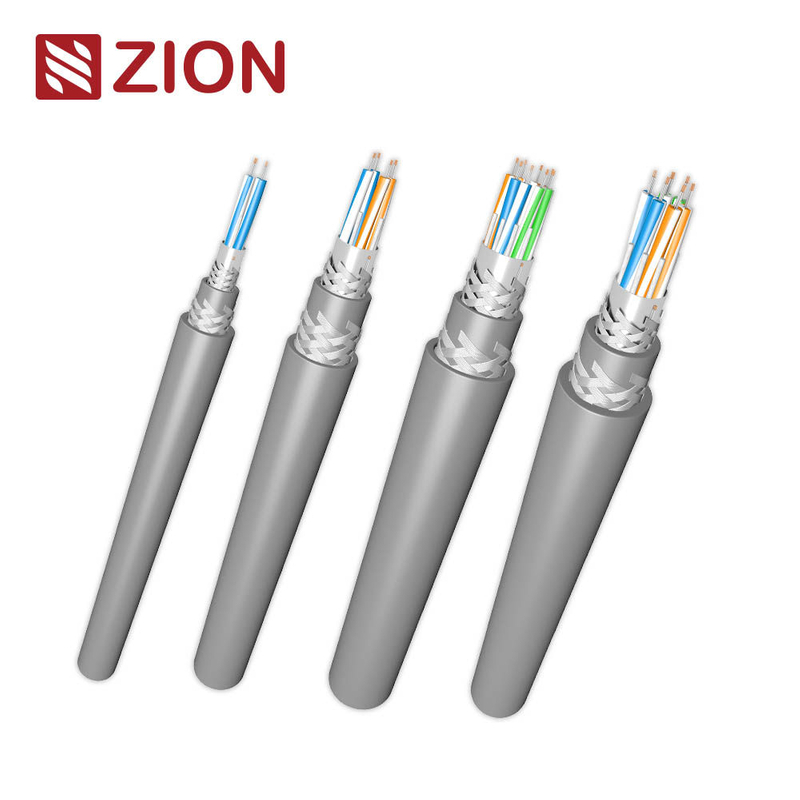

Serie de Cables Industriales RS485 — 24AWG, 1–4 Pares, Pantalla de Lámina + Trenza, PVC, 120Ω
Cable de comunicación industrial de alta resistencia a EMI para sistemas de datos serie RS485/RS422
Modelos Disponibles
73201
Configuración de 1 Par
73202
Configuración de 2 Pares
73203
Configuración de 3 Pares
73204
Configuración de 4 Pares
La serie de cables RS485 de 24AWG de ZION COMMUNICATION está diseñada para entornos industriales que requieren una inmunidad superior al ruido, una transmisión estable a larga distancia y una construcción duradera. Con doble blindaje (Lámina de Aluminio + Trenza de Cobre Estañado), conductores de cobre estañado trenzado y aislamiento de espuma de PE, esta serie de cables ofrece una impedancia de 120Ω, baja capacitancia y una excelente protección contra interferencias electromagnéticas (EMI).
Adecuado para redes PLC, automatización de fábricas, instrumentación, sistemas HVAC/BMS, control de acceso y sistemas de comunicación basados en RS485/RS422.
Características Clave
  • Doble blindaje: Lámina de aluminio + trenza de cobre estañado para una protección EMI/RFI mejorada
  • Conductores de cobre estañado trenzado de 24AWG para baja atenuación y alta fiabilidad de la señal
  • El aislamiento de espuma de PE (FPE) garantiza una menor capacitancia y un mejor rendimiento de alta frecuencia
  • Impedancia característica de 120Ω, totalmente compatible con los estándares de comunicación RS485/422
  • Baja capacitancia: ~12.8 pF/ft (42 pF/m) típico
  • Cubierta exterior de PVC: flexible, ignífuga, diseñada para entornos industriales interiores
  • Ideal para redes de bus multidrop, transmisión RS485 de larga distancia e instalaciones con alta EMI
  • Temperatura de funcionamiento: -20°C a +60°C
Aplicaciones Típicas
  • Comunicación serie RS485 / RS422
  • Redes PLC y automatización industrial
  • Sistemas de campo tipo Modbus, BACnet, Profibus
  • Sistemas de gestión de edificios (BMS)
  • Control y monitoreo HVAC
  • Cableado de señal de control de acceso y seguridad
  • Instrumentación y redes de sensores
  • Salas de control de motores / entornos industriales con alta EMI
Construcción del Cable
Componente Descripción
Conductor Cobre estañado trenzado 24AWG
Estructura de Pares Pares trenzados con aislamiento codificado por colores
Aislamiento Polietileno Espumado (FPE)
Pantalla #1 Lámina de aluminio/poliéster (100% de cobertura)
Pantalla #2 Pantalla trenzada de cobre estañado
Cable de Drenaje Cobre estañado trenzado 24AWG
Chaqueta PVC (ignífugo), redondo
Color Gris estándar (otros colores disponibles)
Cordón rasgador Incluido para facilitar la extracción de la chaqueta
Características Eléctricas (Típicas)
Propiedad Valor Típico
Resistencia CC del Conductor 24 Ω/1000 pies
Capacitancia (Cond-Cond) 12.8 pF/ft (42 pF/m)
Capacitancia (Cond-Pantalla) 23 pF/ft típico
Impedancia Característica 120 Ω
Velocidad de Propagación ~0.78 c
Corriente Máxima 1A (típico)
Tensión Nominal 300 V (varía según el estilo AWM)
Mecánicas y Ambientales
Propiedad Valor
Temperatura de Funcionamiento -20°C a +60°C
Radio de Curvatura (instalación) ≥ 10 × D.E.
Radio de Curvatura (estático) ≥ 5 × D.E.
Adecuación Ambiental Interiores, áreas secas o húmedas
Instalación Bandejas, conductos, armarios de control
Tabla de Selección de Modelos
SKU Pares Recuento de Conductores D.E. Nominal Blindaje Caso de Uso Típico
73201 1 Par 2 conductores 0.270 pulg (nominal) Lámina + Trenza RS485/422 de un solo canal
73202 2 Pares 4 conductores Por determinar Lámina + Trenza Redes multisensor
73203 3 Pares 6 conductores Por determinar Lámina + Trenza Sistemas PLC medianos
73204 4 Pares 8 conductores Por determinar Lámina + Trenza RS485 multidrop de alta EMI
Estándares y Cumplimiento
  • Estilos UL AWM aplicables (por hoja de producto)
  • Cumple con RoHS / RoHS2
  • Marcado CE (Directiva de Baja Tensión)
  • Rendimiento de llama: VW-1 (típico)
