24AWG RS485 Cable de comunicación industrial con escudo de papel y trenzas y impedancia de 120Ω para una alta resistencia EMI

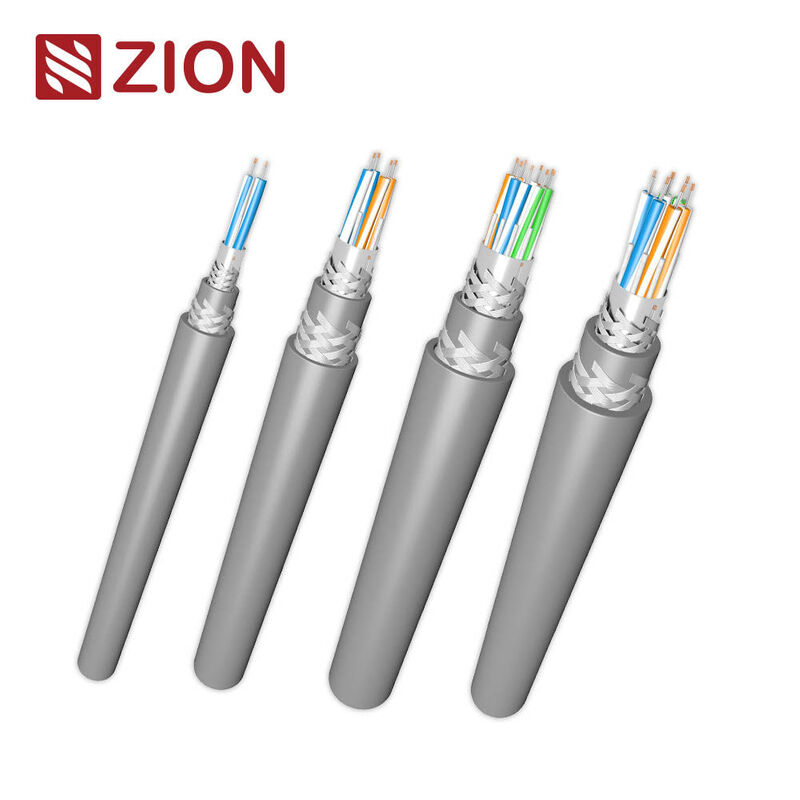

24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
Informacion basica
Lugar de origen: Ningbo, Shanghai
Nombre de la marca: hellosignal
Número de modelo: RS-485
Cantidad de orden mínima: 10 kilómetros
Detalles de empaquetado: rollo, carrete de madera, cartón, paleta
Tiempo de entrega: Normalmente 25 días laborables
Mejor precio Contactar ahora
Información detallada
Resaltar:

Cable RS485 24AWG

,

Cable de comunicación industrial con blindaje de lámina y trenza

,

Cable de datos RS485 de 120Ω

Descripción de producto

Cable RS485 Serie 24AWG | 1–4 Pares | Pantalla de Lámina + Trenza | LSZH / CMP / PE | 120Ω
Serie de Cables Industriales RS485 - 24AWG, 1-4 Pares
Pantalla de Lámina + Trenza • LSZH / PVC CMP / FEP CMP / Chaqueta PE • 120Ω
Modelos Disponibles: 732011 • 732013 • 732014 • 732021 • 732023 • 732024 • 732025 • 732031 • 732041
La serie premium RS485 24AWG de ZION COMMUNICATION ofrece una gama completa de cables de comunicación de grado industrial, de alta resistencia a EMI, diseñados para redes de datos serie RS485/RS422. Esta serie integra doble blindaje (Lámina + Trenza de Cobre Estañado), aislamiento FPE y diversas opciones de cubierta, incluyendo LSZH (Eca) para la seguridad de los edificios, PVC/FEP con clasificación CMP para instalaciones en plenum y cubierta de PE para entornos exigentes.
Ideal para PLC, Modbus, BMS/HVAC, instrumentación, control de acceso, sistemas de alarma contra incendios y automatización industrial.
Características Destacadas de la Serie
  • Conductores de cobre estañado trenzado de 24AWG para baja atenuación y robusta integridad de la señal
  • Doble Blindaje: Lámina de Aluminio + Trenza de Cobre Estañado para una fuerte inmunidad a EMI/RFI
  • Impedancia característica de 120Ω para redes multipunto RS485/RS422
  • Baja capacitancia para comunicación de larga distancia
  • Múltiples materiales de cubierta para diferentes requisitos de instalación:
    • LSZH (Eca): Libre de halógenos y bajo en humo para edificios y espacios públicos
    • PVC CMP: Clasificado para plenum para espacios de ventilación seguros contra incendios
    • FEP CMP: Cable plenum resistente al fuego de alto rendimiento
    • Cubierta de PE: Entornos exteriores/industriales robustos
  • Temperatura de funcionamiento: -20°C a +60°C
  • Rendimiento estable en entornos con VFD, motores y alto ruido EMI
Aplicaciones Típicas
  • Buses de comunicación serie RS485 / RS422
  • Redes de campo Modbus RTU / BACnet MS/TP
  • Automatización PLC y sistemas de control industrial
  • Sistemas de Gestión de Edificios (BMS)
  • Control y monitoreo HVAC
  • Control de acceso / CCTV / sistemas de seguridad
  • Distribución de señales de alarma contra incendios (modelos CMP/LSZH)
  • Cableado de sensores, instrumentación y control de procesos
Construcción del Cable
Componente Descripción
Conductor Cobre estañado trenzado 24AWG
Estructura de Pares Pares trenzados con aislamiento codificado por colores
Aislamiento FPE (Polietileno Espumado)
Pantalla #1 Lámina de Aluminio (100% de cobertura)
Pantalla #2 Trenza de Cobre Estañado
Cable de Drenaje Cable de drenaje de cobre estañado trenzado
Opciones de Cubierta LSZH Eca / PVC CMP / FEP CMP / PE
Color Gris Estándar (otros opcionales)
Cable Rasgador Incluido
Características Eléctricas (Típicas de la Serie)
Propiedad Valor
Resistencia CC ~24 Ω/1000 pies (78.7 Ω/km)
Capacitancia (Cond-Cond) 12.8 pF/pie (42 pF/m)
Capacitancia (Cond-Pantalla) 75-76 pF/m típico
Impedancia Característica 120 Ω
Velocidad de Propagación ~78%
Tensión Nominal 300 V
Mecánicas y Ambientales
Propiedad Valor
Temperatura de Funcionamiento -20°C a +60°C
Radio de Curvatura ≥ 10 × D.E.
Idoneidad Ambiental Interiores / industrial / plenum / Zonas Seguras LSZH
Enrutamiento de Aplicación Conductos, bandejas, áreas plenum, salas de equipos
Tabla de Selección de Modelos -- 24AWG (1P-4P)
(Puedo completar automáticamente los valores de D.E. y peso de las hojas de cálculo si es necesario)
Modelo Pares Tipo de Cubierta Blindaje D.E. Nominal Aplicación
732011 1P LSZH Eca Lámina + Trenza 0.270 pulg (detectado) BMS, HVAC, control de señal
732013 1P PVC CMP Lámina + Trenza (datos extraíbles) RS485 seguro contra incendios en plenum
732014 1P FEP CMP Lámina + Trenza (datos extraíbles) Cableado plenum de alta temperatura
732021 2P LSZH Eca Lámina + Trenza (datos extraíbles) BMS/HVAC multicanal
732023 2P PVC CMP Lámina + Trenza (datos extraíbles) Paneles de alarma contra incendios / FA
732024 2P FEP CMP Lámina + Trenza (datos extraíbles) Plenum, áreas de alta EMI
732025 2P Cubierta de PE Lámina + Trenza (datos extraíbles) Exterior/industrial ligero
732031 3P LSZH Eca Lámina + Trenza (datos extraíbles) Automatización de edificios
732041 4P LSZH Eca Lámina + Trenza (datos extraíbles) Redes multinodo RS485
Normas y Cumplimiento
  • Opciones con clasificación UL/NEC CMP disponibles
  • LSZH Eca para el cumplimiento de la seguridad de los edificios de la UE
  • Cumple con RoHS 2 (2011/65/UE)
  • Marcado CE (Directiva de Baja Tensión)
  • Prueba de llama (VW-1 / CMP / LSZH Eca según el modelo)
