Resumen del producto

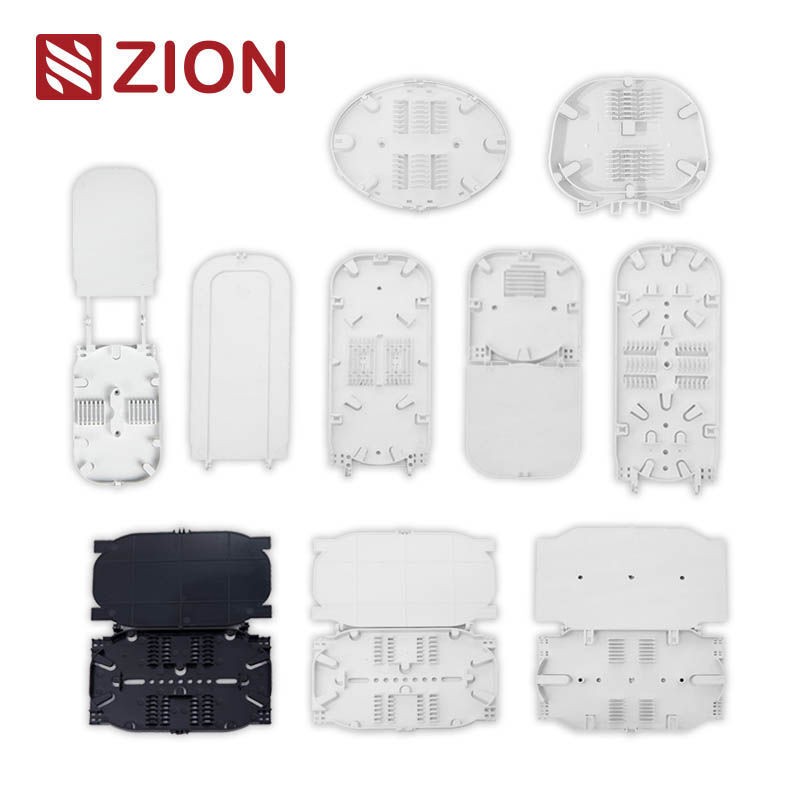

Las bandejas de empalme de fibra óptica ZION están diseñadas para organizar y proteger los empalmes de fibra dentro de cierres de empalme óptico, marcos de distribución y cajas de acceso FTTH.Cada bandeja proporciona rutas de enrutamiento controladas, una retención segura de empalmes y una gestión clara de la fibra para reducir el riesgo de instalación y mejorar la fiabilidad a largo plazo de la red.

Aplicaciones

• Cierre de empalme de fibra óptica (Dome / en línea)

• ODF ¢ Cuadro de distribución óptica

• Caja de distribución de fibra (FDB) / Caja de terminación

• Armoires de fibra para montaje en pared y piso

• Redes de acceso FTTH / FTTx y enlaces de base

Características del diseño

• Protección de empalme
  Las ranuras de soporte dedicadas para los protectores de empalme resistentes al calor (se admiten longitudes comunes).

• Enrutamiento de fibra
  Los canales de enrutamiento suaves y redondeados reducen las micro-doblaciones y los daños accidentales.

• Radius de curvatura
  La geometría de ruta controlada ayuda a mantener el radio mínimo de curva recomendado.

• Es fácil de mantener
  Las vías de fibra claras y las zonas de etiquetado simplifican la inspección, la reentrada y la solución de problemas.

• Expansión de múltiples capas
  Estructuras apilables / con bisagras disponibles para cierres de múltiples bandejas y altos recuentos de fibra.

Construcción de bandejas de empalme

Nota: La construcción se puede personalizar para que coincida con su cierre, ODF o estructura interna del gabinete.

Opciones de capacidad de empalme

Compatibilidad

• Compatible con cerraduras de empalme de fibra óptica en línea y de cúpula

• Apto para fibras de modo único y multimodo

• Apoya las fibras G.652D / G.657A1 / G.657A2

• Diseñados para protectores de empalme resistentes al calor estándar

• Ideal para el acceso FTTH, la distribución y las redes troncales

Instalación y mantenimiento

1. Enlazar las fibras entrantes a lo largo de los canales de guía de las bandejas y fijarlas en los puntos de fijación.

2. Colocar los empalmes en las ranuras del soporte dedicadas (de acuerdo con el tipo de bandeja).

3. Organice los bucles de fibra flojos manteniendo el radio de curvatura recomendado.

4. Etiquetar las fibras o bandejas para su rápida identificación durante la futura reentrada.

5. Vuelva a entrar en servicio sin perturbar las fibras existentes (opciones apiladas o con bisagras).

¿Por qué elegir las bandejas de empalme ZION?

• Diseño de grado de ingeniería
  La geometría de enrutamiento optimizada ayuda a reducir el estrés de la fibra y mejora la confiabilidad.

• Suministro adecuado para proyectos
  Capacidad de producción estable para implementaciones a gran escala y entrega rápida.

• Personalización OEM / ODM
  Tamaño de la bandeja, tipo de sujetador de empalme, método de montaje y soporte de etiquetado disponibles.

• Compatibilidad de las soluciones
  Funciona sin problemas con cierres, gabinetes y accesorios FTTH para una gestión completa de fibra.

Preguntas frecuentes

¿Qué longitudes de manga de empalme son compatibles?
Se pueden soportar mangas de empalme térmicamente resistentes comunes (por ejemplo, 40 / 45 / 60 mm). Por favor, confirme su especificación de manga y la capacidad requerida, y coincidiremos con el diseño del soporte de bandeja.

¿Puedes personalizar una bandeja para que se ajuste a nuestro cierre / ODF?
Sí. Comparta sus dimensiones de diseño interno, método de montaje, número de fibras objetivo y tipo de manga de empalme.

¿Cómo elijo 12 versus 24 empalmes por bandeja?
Para cierres compactos, las bandejas de 12 empalmes pueden mejorar el manejo; para proyectos de alta densidad, las bandejas de 24 empalmes reducen la cantidad de bandejas.

Especificaciones rápidas

Información de pedidos

• Capacidad requerida (esplejes/ bandeja)

• longitud de la manga de empalme (mm)

• Limitación de las dimensiones de las bandejas (L × W × H)

• Tipo de montaje (clip/tortilla/cubierta)

• La solicitud (cierre/DOC/FDB)
