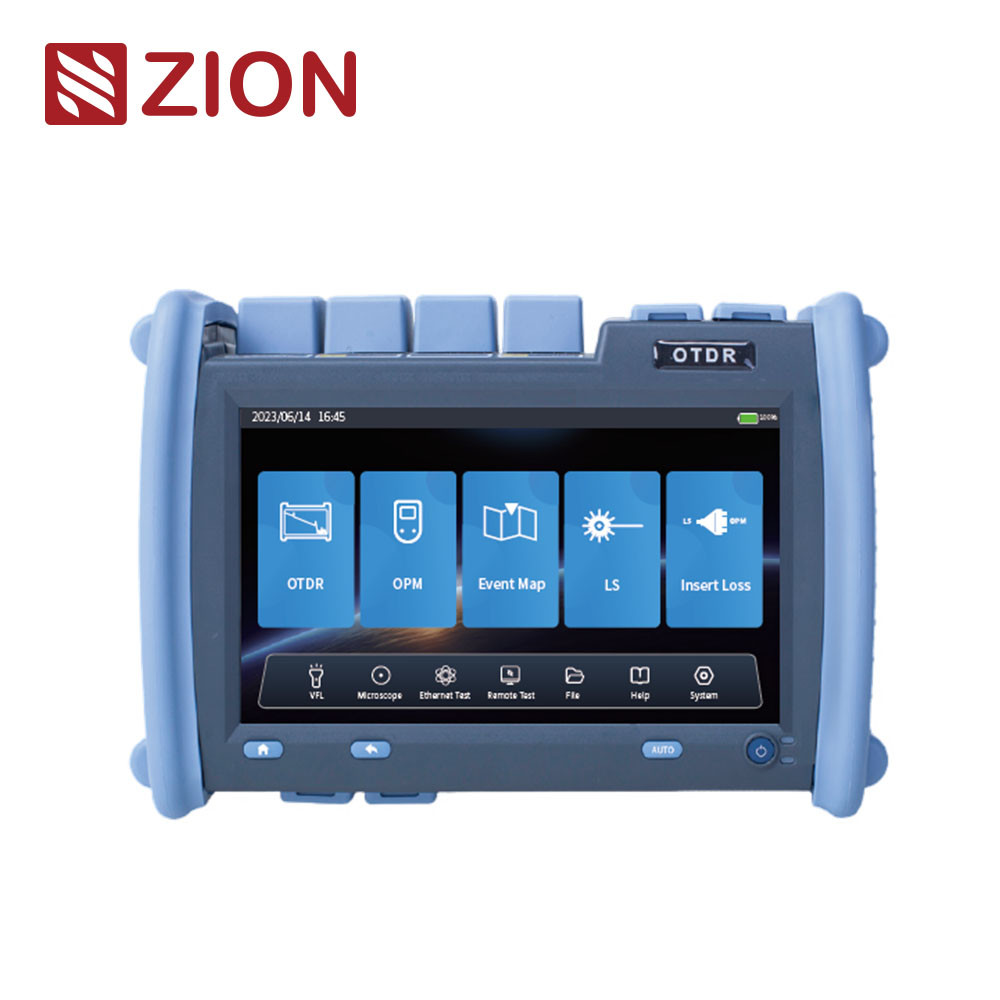

El OTDR de alto rendimiento de la serie ZCOTDR-6800 adopta una pantalla a color de 7 pulgadas, lo que facilita la operación.Integra funciones multifunción para ayudar a los clientes a resolver la prueba de campo del enlace de comunicación y el mantenimiento posterior de manera más efectivaEl rango dinámico máximo es de 45 dB. Se puede penetrar a través del divisor de luz para mejorar eficazmente el rendimiento en la prueba de red PON.
La serie ZCOTDR-6800 se utiliza principalmente para medir la longitud, pérdida y calidad de conexión de fibra óptica y cable.reparación de emergencia, desarrollo y producción de medición de fibra óptica y cable óptico. |
|
|
|
|
| Características del producto |
|
|
|
|
| • Procesador de cuatro núcleos, sistema Linux, control fluido |
 |
| • El área ciega de eventos mínimos es de 0,8 m, el rango dinámico máximo es de 45 dB |
| • Gran capacidad de almacenamiento, almacenamiento interno > 12 GB |
| • Generar un informe de prueba y diagnóstico en PDF con un solo clic |
| • Pantalla capacitiva multi-touch HD, resolución 1024x600 |
| • Prueba del separador de red PON, hasta 1/64 de soporte |
| • Formatos de salida de archivos SOR estándar |
| • El nombre del archivo puede ser emitido tanto en chino como en inglés |
• Integrar OTDR/VFL/LS/OPM/Mapa de eventos/prueba de pérdida
/Identificación de la cara final/Remote Ethernet/Prueba de red |
| |
| Especificaciones técnicas |
|
|
|
|
| ZCOTDR-6800 OTDR |
| Modelo |
S1 y S2 |
S2 |
D0 |
D1 |
D2 |
D3 |
D4 |
T1 |
T2 |
T3 |
T4 |
F1 |
M1 |
Sección 1 |
| El tipo |
En el caso de los |
|
En el caso de los |
El número de datos que se incluyen en el anexo |
| longitud de onda |
1650 nm |
1310 nm
1550 nm |
1310 nm
1490 nm
1550 nm |
1310 nm
1550 nm
1625 nm |
1310 nm
/1550nm
/1650nm |
1310 nm
1490 nm
1550 nm
1625 nm |
850 nm
1300 nm |
850 nm
1300 nm
1310 nm
1550 nm |
| El rango máximo dinámico ((dB) |
33 |
38 |
32
30 |
35
33 |
38
36 |
42
40 |
45
43 |
38
36
36 |
32
30
30 |
42
40
40 |
42
40
40 |
37
35
35
35 |
26
28 |
26
28
35
33 |
| Zona ciega del evento |
1m |
0.8m |
0.8m |
1m |
0.8m |
1m |
1m |
1m |
| ATT Zona ciega |
5 metros |
4 metros |
4 metros |
5 metros |
4 metros |
4 metros |
5 metros |
5 metros |
| Rango de ensayo |
Las medidas previstas en el presente Reglamento se aplicarán en el caso de los vehículos de motor de las categorías A y B. |
| Ancho del pulso |
Los datos de las pruebas de detección se deben incluir en el cuadro de ensayos. |
| Precisión en el rango |
±(0,75m+intervalo de muestreo+0,005%xdistancia de ensayo) |
| Precisión de pérdida |
Se aplicarán las siguientes medidas: |
| Puntos de muestra máximos |
≥256k |
| Resolución de la muestra |
0.05m-4m |
| |
| El sistema de gestión de la seguridad |
| Precisión del reflejo |
0.03 dB/dB |
| Formato del archivo |
Formato de archivo estándar SOR |
| Análisis de pérdidas |
Método de 4 puntos / Método de 5 puntos |
| Nivel de seguridad del láser |
Clasificación II |
| Tasa de actualización |
3 Hz (tipo.) |
| Almacenamiento de datos |
≥ 12 GB |
| Conector |
FC/UPc ((SC,ST intercambiables) |
| OPM |
| Rango de longitud de onda |
800nm~1700nm |
| Conector |
El FC/SC/ST es universal |
| Alcance del ensayo |
-50dBm~+26dBm/-70dBm~+10dBm |
| Incertidumbre |
± 5 por ciento |
| longitud de onda de calibración |
Se trata de una serie de medidas que se aplican a las emisiones de gases de efecto invernadero. |
| Los |
| longitud de onda |
Consistente con la longitud de onda de salida OTDR |
| Potencia de salida |
≥ 5 dBm |
| Estabilidad |
CW, +0,5 dB/15min (ensayo después de 15 minutos de precalentamiento) |
| Conector |
FC/UPC ((SC, ST intercambiables) |
| VFL |
| longitud de onda |
650nm士20nm |
| Potencia de salida |
≥ 10 mW |
| Modo |
CW/1Hz/2Hz |
| Conector |
FC/UPC ((SC, ST intercambiables) |
| El índice Optical LossTest se refiere a la fuente de luz y al índice del medidor de potencia óptica anteriores. |
|
|
|
|
| Las demás |
| Muestra |
7 pulgadas de pantalla táctil de color, resolución 1024x600 |
| Fuente de alimentación |
Adaptador de corriente alterna: entrada: 100 V~240 V, 50/60 Hz,0.6A, Qutput: 12V-19v, 15A, batería de litio: 7.4v, 5200mAh |
| temperatura de trabajo |
-10°C~+50°C |
| Temperatura de almacenamiento |
40°C ~ + 70°C |
| Humedad relativa |
0~95%, No condensante |
| Peso |
< 1,2 kg |
| Tamaño |
227 mmx160 mmx70 mm, el tamaño de las piezas |
| Interfaz de datos |
Puerto USB-Ax2, puerto tipo C, LAN RJ45 100/1000Mbit/s |
| Disipación de energía |
< 6W |
| Funciones del host: OTDR/OPM/FL/LS/Mapa de eventos/Detección de extremo de fibra/Prueba de pérdida óptica/Ethemet Remote/Prueba de red |
| |
| Lista de configuración |
|
|
|
|
| - No, no es así. |
Nombre |
Cantidad |
En el caso de la |
| 1 |
Anfitrión |
1 |
|
| 2 |
Adaptador AC/DC |
1 |
|
| 3 |
Disco U (contiene software de análisis/Manual del usuario) |
1 |
|
| 4 |
Línea de datos |
1 |
|
| 5 |
Adaptador OTDR SC |
1 |
|
| 6 |
Adaptador OPM SC |
1 |
|
| 7 |
Manual del usuario |
1 |
|
| 8 |
Certificado de calibración |
10 |
|
| 9 |
Certificado/tarjeta de garantía |
1 |
|
| 10 |
Pieza de algodón limpia |
1 |
|
| 11 |
Con un anillo de cuero |
1 |
|
| 12 |
Mochila especial para instrumentos |
1 |
|
