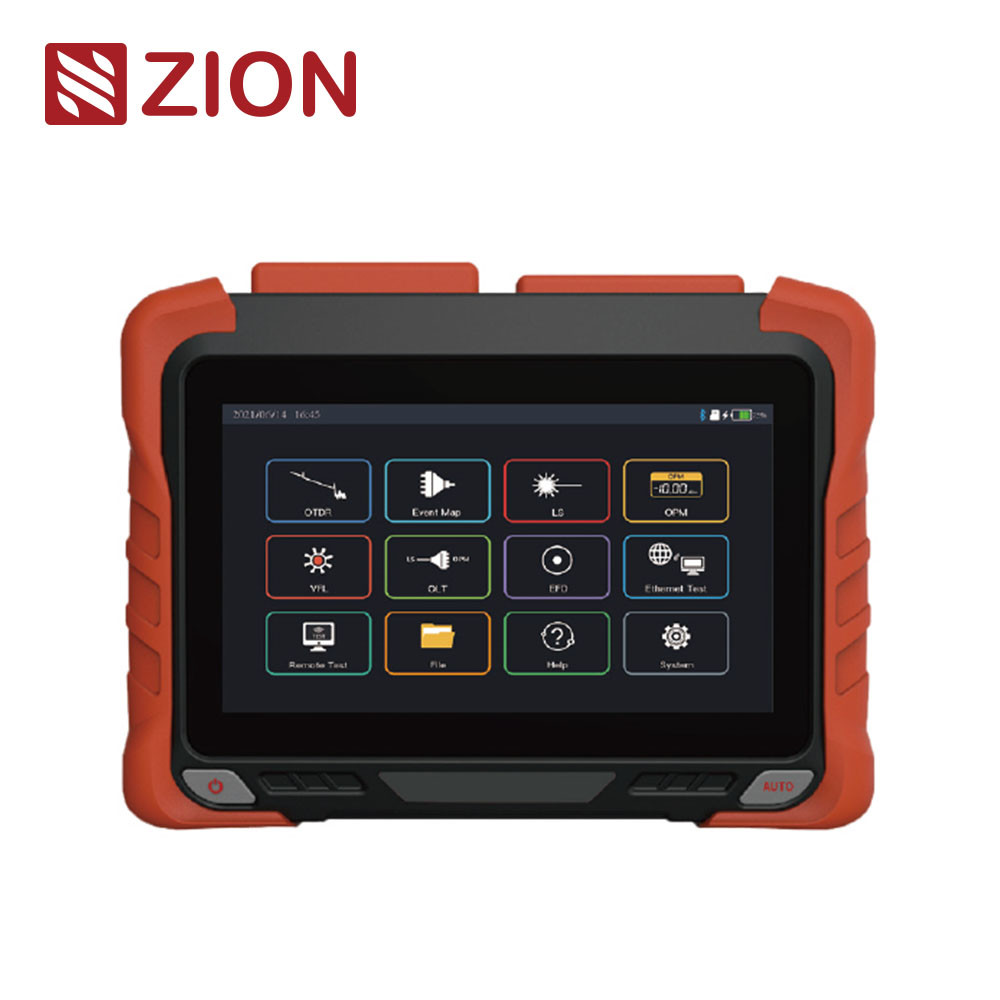

La serie ZCOTDR-6200 OTDR adopta una pantalla táctil capacitiva de 7 pulgadas, que integra 9 módulos. Con
un excelente diseño de hardware y software inteligente, la precisión de la prueba de fibra corta y la prueba automática es mayor. Está equipado con una rica prueba Ethernet (Ping /PPOE, etc.), compatible con el control de la aplicación.
La serie ZCOTDR-6200 se utiliza para probar la longitud de la fibra óptica, la pérdida y la calidad de la conexión, y se utiliza en la construcción de ingeniería, la prueba de mantenimiento de enlaces. Se utilizan principalmente en troncales urbanas, redes troncales y redes de área metropolitana. |
|
|
|
|
| Características del producto |
|
|
|
|
| • Zona muerta de eventos de 0,5 m |
 |
| • Detección en línea, protección activa APD efectiva |
| • Soporte para protocolo de carga rápida y banco de energía |
| • Prueba Ethernet, compatible con prueba remota Ethernet |
| • Soporte para pruebas SM/MM/SM+MM |
| • Prueba en línea de red PON |
| • Rango dinámico máximo de 45dB |
| • Operación inalámbrica de la aplicación móvil |
• Integra OTDR/VFL/LS/OPM/Mapa de eventos/Detección de extremo
/Prueba de pérdida óptica/Prueba Ethernet/Prueba remota/Gestión de archivos |
|
| Especificaciones técnicas |
|
|
|
|
| ZCOTDR-6200 |
| Modelo |
S0 |
S1 |
S2 |
S3 |
S4 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
F1 F2 |
M1 |
SM1 |
SM2 |
| Tipo |
SM |
MM |
SM/MM |
| Longitud de onda |
1310nm
1550nm |
1310nm
1490nm
1550nm |
1310nm
1550nm
1625nm |
1310nm
1550nm
1650nm |
1310nm
1490nm
1550nm
1625nm |
850nm
1300nm |
850nm
1300nm
1310nm
1550nm |
| Rango dinámico máximo (dB) |
32
30 |
35
33 |
38
36 |
42
40 |
45
43 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
37
35
35
33 |
26
28 |
26
28
35
33 |
26
28
37
35 |
| Zona ciega de eventos |
0,8 m |
0,5 m |
0,8 m |
0,5 m |
0,8 m |
0,5 m |
0,8 m |
0,5 m |
0,5 m |
1 m |
| Zona ciega ATT |
4 m |
3,5 m |
4 m |
3,5 m |
4 m |
3,5 m |
4 m |
3,5 m |
3,5 m |
6 m |
| Rango de prueba |
100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Ancho de pulso |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Precisión de alcance |
±(0,75m+Intervalo de muestra+00025%xDistancia de prueba) |
| Precisión de pérdida |
0,03dB/dB |
| Puntos de muestreo |
≥256k |
| Resolución de muestra |
0,015m-16m |
|
| OTDR |
| Precisión de reflexión |
±2dB |
| Formato de archivo |
Formato de archivo estándar SOR |
| Análisis de pérdida |
Método de 4 puntos / método de 5 puntos |
| Nivel de seguridad láser |
Clase Ⅱ |
| Frecuencia de actualización |
4Hz (típ.) |
| Almacenamiento de datos |
Almacenamiento interno: 2GB, 200.000 curvas; Almacenamiento externo: 64GB |
| Conector |
FC/UPc (SC, ST intercambiables) |
| Interfaz de datos |
USB-A, puerto tipo C, LAN RJ45 10/100Mbit/s |
| OPM |
| Rango de longitud de onda |
800nm~1700nm |
| Conector |
Universal FC/SC/ST |
| Alcance de la prueba |
-50dBm~+26dBm/-70dBm~+6dBm |
| Incertidumbre |
±5% |
| Longitud de onda de calibración |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Tipo de láser |
FP-LD |
| Longitud de onda |
Consistente con la longitud de onda de salida OTDR |
| Potencia de salida |
≥-5dBm (fibra sM) |
| Modo |
CW/270Hz/1kHz/2kHz |
| Estabilidad |
CW, 0,5dB/15min (Prueba después de 15 minutos de precalentamiento) |
| Conector |
FC/UPC (SC, ST intercambiables) |
| VFL |
| Longitud de onda |
650nm士20nm |
| Potencia de salida |
≥10 mW |
| Modo |
CW/1Hz/2Hz |
| Conector |
FC/UPC (SC, ST intercambiables) |
| El índice de prueba de pérdida óptica se refiere a la fuente de luz y al índice del medidor de potencia óptica anteriores. |
|
|
|
|
| Otros |
| Pantalla |
LCD a color de 7 pulgadas + pantalla táctilResolución: 800×480 |
| Fuente de alimentación |
Adaptador tipo C: entrada: 100v~240v, 50/60Hz, salida: 5V/3A, 9V/2A, 12V/1.5A Batería de litio: 3.7v, 10400mAh |
| Temperatura de trabajo |
-10°C~+50°C |
| Temperatura de almacenamiento |
-40°C~+70°C |
| Humedad relativa |
0~95%, sin condensación |
| Peso |
<1,2 kg |
| Tamaño |
215mmx160mmx50mm |
| Funciones del host: OTDR/VFL/LS/OPM/Mapa de eventos/Detección de extremo/Prueba de pérdida óptica/Prueba Ethernet/Prueba remota/Gestión de archivos |
|
| Lista de configuración |
|
|
|
|
| Nº. |
|
Nombre |
Cantidad |
Observación |
| 1 |
|
Host |
1 |
|
| 2 |
|
Adaptador de CA/CC |
1 |
|
| 3 |
|
Unidad USB (que contiene software de análisis/Manual del usuario) |
1 |
|
| 4 |
|
Línea de datos |
1 |
|
| 5 |
|
Adaptador SC OTDR |
1 |
|
| 6 |
|
Adaptador SC OPM |
1 |
|
| 7 |
|
Manual del usuario |
1 |
|
| 8 |
|
Certificación de calibración |
1 |
|
| 9 |
|
Certificado/Tarjeta de garantía |
1 |
|
| 10 |
|
Pieza de algodón limpia |
10 |
|
| 11 |
|
Perilla de cuero |
1 |
|
| 12 |
|
Mochila especial para instrumentos |
1 |
|
