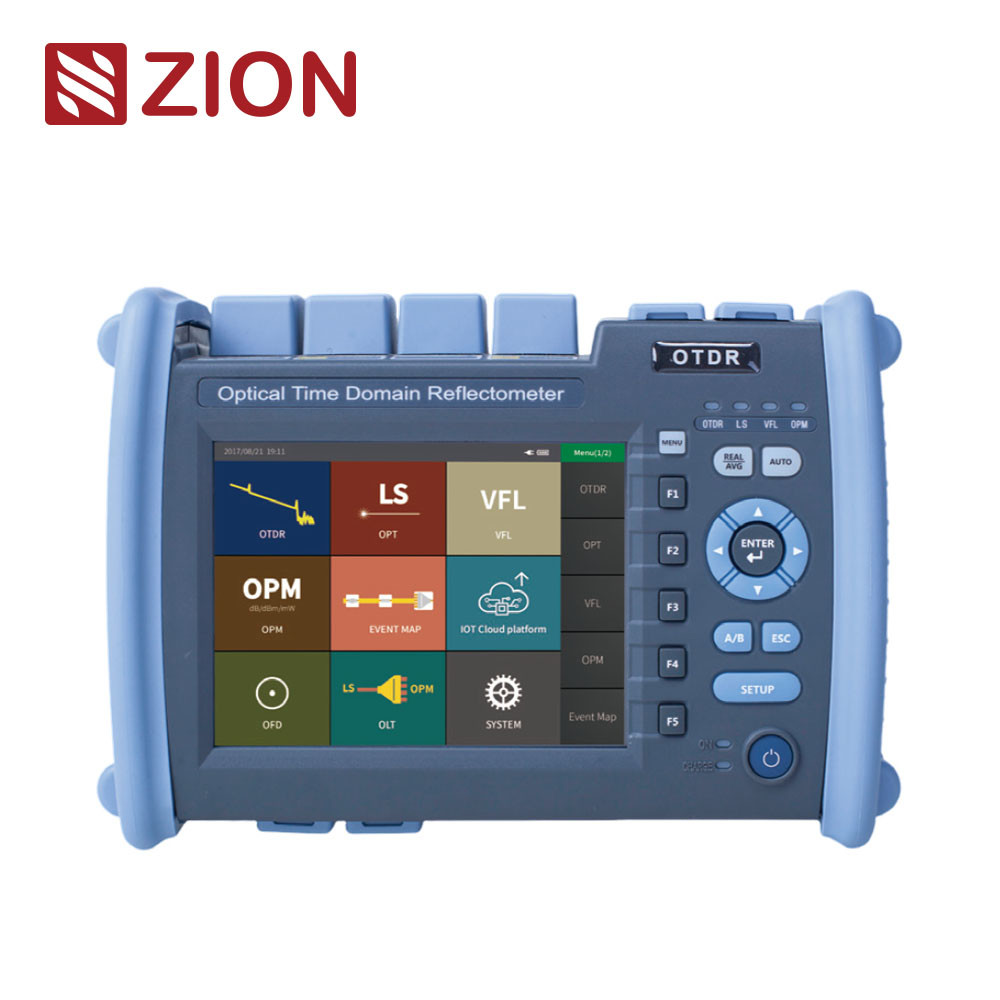

ZCOTDR-6000 multifuncional OTDR reflectómetro óptico de dominio de tiempo adopta pantalla a color de 5,6 pulgadas, doble operación de teclas y toque.Medidor de potencia óptica, Fuente de luz, prueba de pérdida óptica, detección óptica de la cara del extremo, multifunciones para ayudar a los clientes a resolver eficientemente la prueba y el mantenimiento de campo; Gestión inteligente de energía,20 horas de espera muy larga, una garantía eficiente de ensayos y mantenimiento en el campo.
Se utiliza principalmente para medir la longitud, pérdida, calidad de conexión y otros parámetros de todo tipo de fibra óptica y cable.reparación de emergencia del sistema de comunicación del sistema de comunicación de fibra óptica, investigación y medición de producción de cable de fibra óptica. |
|
|
|
|
| Características del producto |
|
|
|
|
| • Área ciega para eventos de 0,8 m, fácil de probar para saltadores de 5 m |
 |
|
| • Detección de pruebas en línea, protección activa APD |
|
| • Función única de diagnóstico automático de los resultados de las pruebas |
|
| • Procesamiento por lotes de datos e impresión de formularios de informes |
|
| • Modo de funcionamiento doble tecla + pantalla táctil |
|
| • Prueba de apoyo SM/MM/SM+MM |
|
| • Formatos de salida de archivos SOR estándar |
|
| • Prueba simultánea de múltiples longitudes de onda |
|
| • Nomenclatura en chino e inglés |
|
| |
| Especificaciones técnicas |
|
|
|
|
| Se aplicará el método de evaluación de la calidad. |
| Modelo |
S1 y S2 |
S2 |
S3 |
S4 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
F1 |
M1 |
Sección 1 |
Sección 2 |
| El tipo |
En el caso de los |
En el caso de los |
El número de datos que se incluyen en el anexo |
| longitud de onda |
1310 nm
1550 nm |
1310 nm
1490 nm
1550 nm |
1310 nm
1550 nm
1625 nm |
1310 nm
1550 nm
1650 nm |
1310 nm
1490 nm
1550 nm
1625 nm |
850 nm
1300 nm |
850 nm
1300 nm
1310 nm
1550 nm |
| El rango máximo dinámico ((dB) |
35
33 |
38
36 |
42
40 |
45
43 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
37
35
35
33 |
26
28 |
26
28
35
33 |
26
28
37
35 |
| Zona ciega del evento |
1m |
0.8m |
1m |
| ATT Zona ciega |
6 metros |
| Rango de ensayo |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Ancho del pulso |
Las medidas de seguridad se aplican a las máquinas de ensayo y a los equipos de ensayo. |
| Precisión en el rango |
±(0,75m+intervalo de muestreo+0,005%xdistancia de ensayo) |
| Precisión de pérdida |
Se aplicarán las siguientes medidas: |
| Puntos de muestreo |
16k ~ 256k |
| Resolución de la muestra |
0.05m-16m |
| |
| El sistema de gestión de la seguridad |
| Precisión del reflejo |
± 3 dB |
| Formato del archivo |
Formato de archivo estándar SOR |
| Análisis de pérdidas |
Método de 4 puntos / Método de 5 puntos |
| Nivel de seguridad del láser |
Clasificación II |
| Tasa de actualización |
3 Hz (tipo.) |
| Almacenamiento de datos |
Almacenamiento interno:<3000 curvas; Almacenamiento externo: 4G bit |
| Conector |
FC/UPc ((Intercambiable con sc,sT) |
| Interfaz de datos |
Puerto Ethernet USB, MinHUSB, 10M/100M |
| OPM |
| Rango de longitud de onda |
800nm~1700nm |
| Conector |
El FC/SC/ST es universal |
| Alcance del ensayo |
-50 dBm~+26 dBm |
| Incertidumbre |
± 5 por ciento |
| longitud de onda de calibración |
Se trata de una serie de medidas que se aplican a las emisiones de gases de efecto invernadero. |
| Los |
| longitud de onda |
Consistente con la longitud de onda de salida OTDR |
| Potencia de salida |
≥ 5 dBm |
| Estabilidad |
CW, +0,5 dB/15min (ensayo después de 15 minutos de precalentamiento) |
| Conector |
FC/UPC ((Intercambiable sC,ST) |
| VFL |
| longitud de onda |
650nm士20nm |
| Potencia de salida |
≥ 10 mW |
| Modo |
CW/1Hz/2Hz |
| Conector |
FC/UPC ((Integrable sc,sT) |
| El índice Optical LossTest se refiere a la fuente de luz y al índice del medidor de potencia óptica anteriores. |
|
|
|
|
| Las demás |
| Muestra |
5Pantalla táctil LCD de color de 6 pulgadas |
| Fuente de alimentación |
Adaptador de corriente alterna: entrada: 100 V~240 V, 50/60 Hz,0.6A, Qutput: 12V-19v, 15A, batería de litio: 7.4v, 5200mAh |
| temperatura de trabajo |
-10°C~+50°C |
| Temperatura de almacenamiento |
40°C ~ + 70°C |
| Humedad relativa |
0~95%, No condensante |
| Peso |
< 1,2 kg |
| Tamaño |
227 mmx160 mmx70 mm, el tamaño de las piezas |
| Funciones del host: OTDR/OPM/VFL/LS/Mapa de eventos/Detección de extremo de fibra (detector de compra adicional) /Prueba de pérdida óptica |
|
|
|
|
| |
| Lista de configuración |
|
|
|
|
| - No, no es así. |
Nombre |
Cantidad |
En el caso de la |
| 1 |
Anfitrión |
1 |
|
| 2 |
Adaptador AC/DC |
1 |
|
| 3 |
Manual del usuario |
1 |
|
| 4 |
Disco en U (incluido el software de análisis/Manual de usuario) |
1 |
|
| 5 |
Adaptador SC |
1 |
|
| 6 |
Pluma táctil |
1 |
|
| 7 |
Certificado de calibración |
1 |
|
| 8 |
Rebozos de algodón limpios |
10 |
|
| 9 |
Certificado de cualificación/Tarjeta de garantía de servicio postventa |
1 |
|
| 10 |
Mochila (con correas) |
1 |
|
