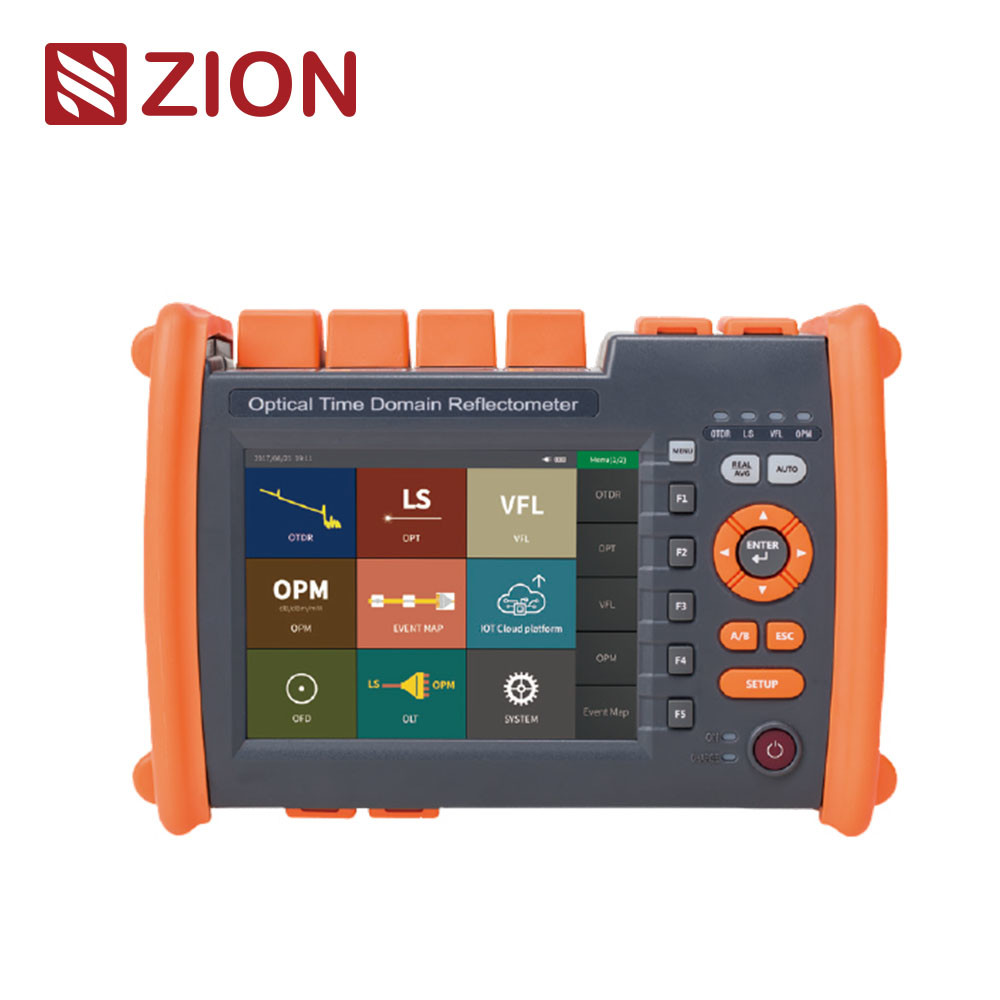

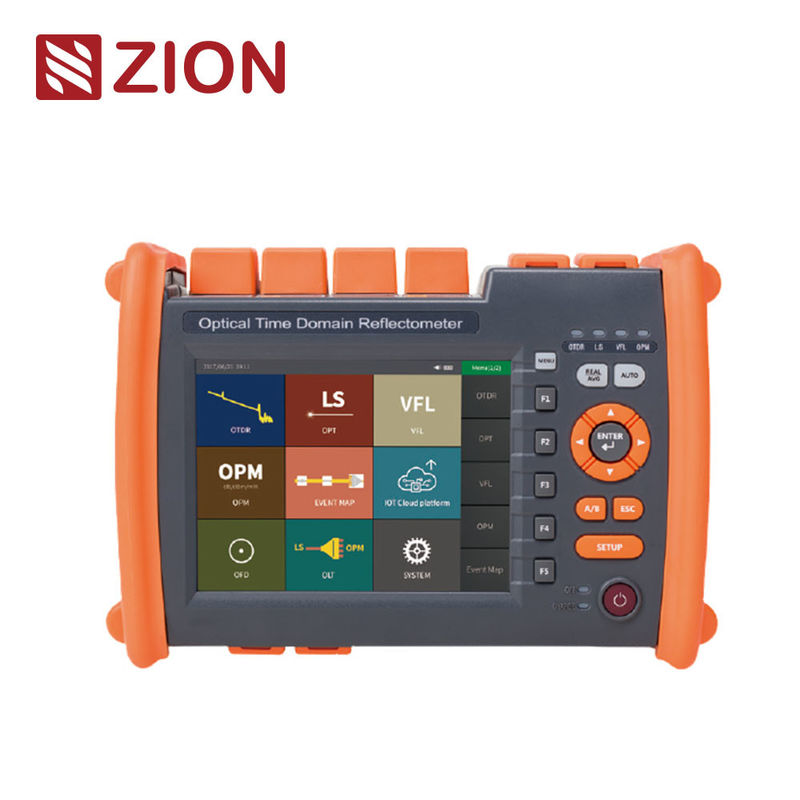

| ZCOTDR-5600 Reflectómetro óptico de dominio de tiempo multifuncional OTDR adopta pantalla táctil de color de 5,6 pulgadas y doble operación de teclas y toque.Medidor de potencia óptica, Fuente de luz, multifunciones para ayudar a los clientes a resolver eficientemente la prueba de campo y el mantenimiento; Gestión de energía inteligente, 20 horas de espera súper larga,garantía eficiente de ensayos y mantenimiento en el campoSe utiliza principalmente para medir la longitud, pérdida, calidad de conexión y otros parámetros de todo tipo de fibra óptica y cable.Prueba de mantenimiento de la línea y reparación de emergencia del sistema de comunicación del sistema de comunicación de fibra óptica, investigación y medición de producción de cable de fibra óptica. |
| Características del producto |
| • Área ciega para eventos de 0,8 m, fácil de probar para saltadores de 5 m |
 |
| • Detección de prueba en línea, alarma automática con luz |
| • Función única de diagnóstico automático de los resultados de las pruebas |
| • Procesamiento por lotes de datos e impresión de formularios de informes |
| • Modo de funcionamiento doble tecla + pantalla táctil |
| • Prueba automática de un botón |
| • Formatos de salida de archivos SOR estándar |
| • Prueba simultánea de múltiples longitudes de onda |
| • Nomenclatura en chino e inglés |
| • Temperatura de funcionamiento muy amplia |
| |
| Especificaciones técnicas |
| El sistema de gestión de la seguridad |
| Tipo de fibra |
G.652 SM |
| longitud de onda |
Las mediciones de las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Rango dinámico |
32dB/30dB |
| Zona ciega del evento |
1.5m |
| ATT Zona ciega |
6 metros |
| Rango de ensayo |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Ancho del pulso |
Las medidas de seguridad se aplican a las máquinas de ensayo y a los equipos de ensayo. |
| Precisión en el rango |
±(0,75m+intervalo de muestra+0,005%xdistancia de ensayo) |
| Precisión de pérdida |
Se aplicarán las siguientes medidas: |
| Puntos de muestreo |
16k ~ 256k |
| Resolución de la muestra |
0.05m ~ 16m |
| Precisión del reflejo |
± 3 dB |
| Formato del archivo |
Formato de archivo estándar SOR |
| Análisis de pérdidas |
Método de 4 puntos / Método de 5 puntos |
| Nivel de seguridad del láser |
Clasificación II |
| |
| El sistema de gestión de la seguridad |
| Almacenamiento de datos |
Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
| Conector |
FC/UPC ((SC, ST intercambiables) |
| Tasa de actualización |
3 Hz (tipo) |
| Interfaz de datos |
USB, Mini-USB, puerto Ethernet 10M/100M |
| OPM |
| Rango de longitud de onda |
800nm~1700nm |
| Conector |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Alcance del ensayo |
-50 dBm~+26 dBm |
| Incertidumbre |
± 5 por ciento |
| longitud de onda de calibración |
Se trata de una serie de medidas que se aplican a las emisiones de gases de efecto invernadero. |
| Los |
| longitud de onda |
Consistente con la longitud de onda de salida OTDR |
| Potencia de salida |
≥ 5 dBm |
| Estabilidad |
CW,± 0,5 dB/15 min ((Prueba después de 15 minutos de precalentamiento de arranque) |
| Conector |
FC/UPC ((SC, ST intercambiables) |
| VFL |
| longitud de onda |
650nm士20nm |
| Potencia de salida |
≥ 10 MW |
| Modo |
CW/1Hz/2Hz |
| Conector |
FC/SC/ST |
| Las demás |
| Muestra |
5 pulgadas de color LCD + pantalla táctil |
| Fuente de alimentación |
Adaptador AC/DCA: Entrada: 100V~240V, 50/60Hz, 0.6A Salida: 12V~19V, 1.5A, Batería de Li:7.4V, 5200 mAh |
| Horas de trabajo de la batería |
≥ 10 horas |
| Temperatura de funcionamiento |
-10°C~+50°C |
| Temperatura de almacenamiento |
-40°C~+70°C |
| Humedad relativa |
0~95% No condensante |
| Peso |
< 1,2 kg |
| Tamaño |
208 mmx110 mmx56 mm, el tamaño de las piezas |
| Funciones del anfitrión: OTDR/O PM AVFL/LS/Event Map/Fiber End Detection (Detector de pérdida óptica adicional) |
| |
| Lista de configuración |
| - No, no es así. |
Nombre |
Cantidad |
En el caso de la |
| 1 |
Anfitrión |
1 |
|
| 2 |
Adaptador AC/DC |
1 |
|
| 3 |
Manual del usuario |
1 |
|
| 4 |
Disco en U (incluido el software de análisis/Manual de usuario) |
1 |
|
| 5 |
Adaptador SC |
1 |
|
| 6 |
Pluma táctil |
1 |
|
| 7 |
Certificado de calibración |
1 |
|
| 8 |
Rebozos de algodón limpios |
10 |
|
| 9 |
Certificado de cualificación/Tarjeta de garantía de servicio postventa |
1 |
|
| 10 |
Mochila (con correas) |
1 |
|
