Descripción de producto

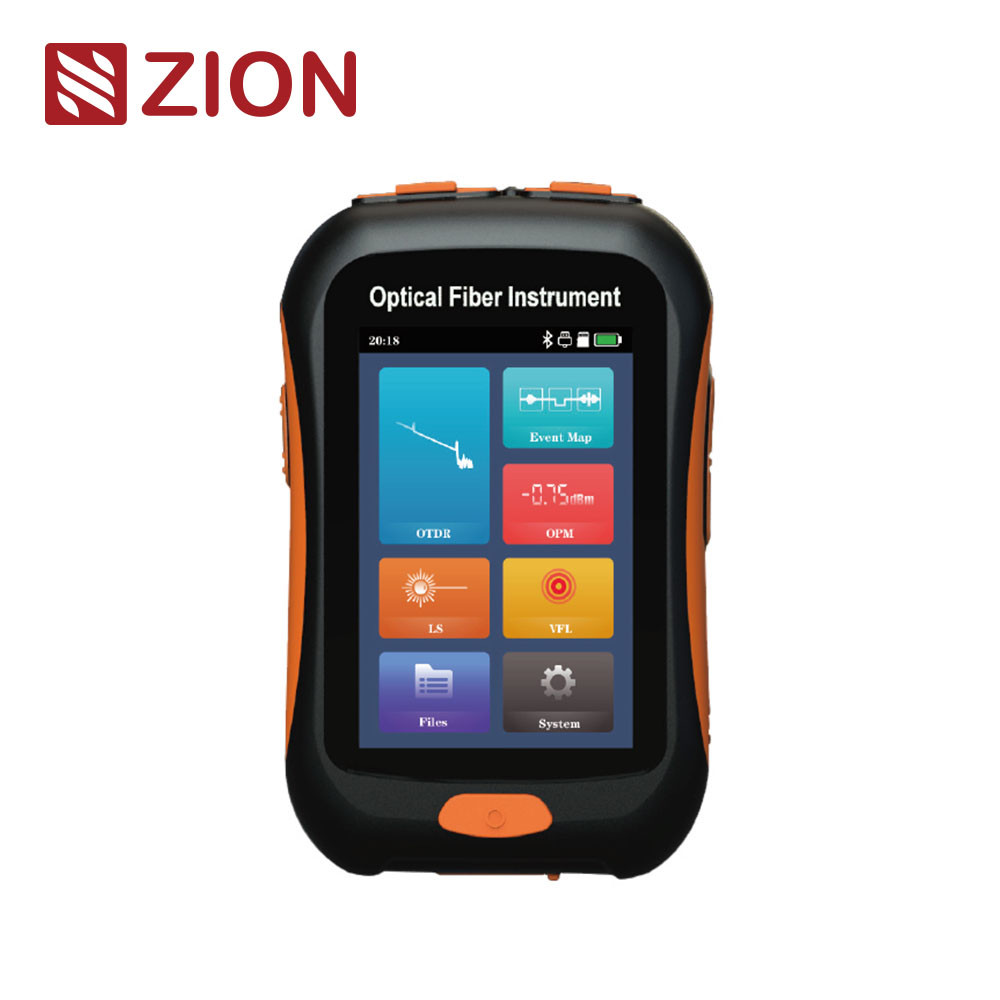

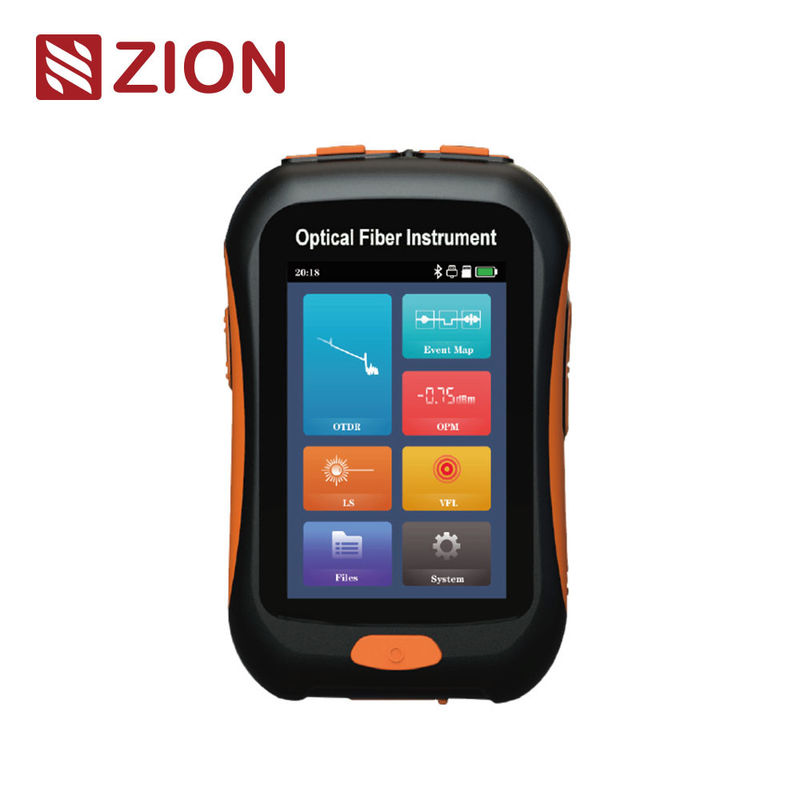

Mini OTDR ZCOTDR-2800 Reflectómetro Óptico de Dominio de Tiempo


El Mini OTDR ZCOTDR-2800 Reflectómetro Óptico de Dominio de Tiempo es compacto y fácil de transportar; adopta una pantalla táctil de alta definición de 3,5 pulgadas, admite multitáctil y un funcionamiento suave. Integración interna de OTDR, mapa de eventos, medidor de potencia óptica, luz roja, linterna y otras funciones en una sola, para satisfacer diversas necesidades de prueba en diferentes ocasiones. Entre ellos, la función OTDR adopta una longitud de onda de 1550 nm y un aislador de longitud de onda de alta eficiencia incorporado. Puede realizar pruebas ópticas en enlaces de 1490 nm y 1577 nm. Admite hasta aproximadamente +10dBm con capacidad de prueba óptica, y el rango de medición máximo es de 80 km. El ZCOTDR-2800 se utiliza para medir la longitud, la pérdida, la calidad de la conexión y otros parámetros de la fibra óptica. Puede probar fácilmente el punto de interrupción, la curva y el punto de pérdida del enlace de fibra óptica. Es adecuado para el mantenimiento de líneas y las pruebas de reparación de emergencia por parte del personal de instalación y mantenimiento.
Características del producto
• Área de eventos de 2,5 m, fácil de probar un puente de 5 m
• Análisis de enlaces inteligente (Mapa de eventos)
• VFL/OPM/LS integrados, rico en funciones
• Ligero y fácil de transportar
• Soporte de prueba en vivo
• Rango máximo de 80 km
• Operación de pantalla táctil completa, interacción humano-computadora amigable
• Procesador de alto rendimiento, control suave

Especificaciones técnicas
OTDR
Tipo de fibra		G.652 SM
Longitud de onda		1550nm±20nm
Rango dinámico		20dB
Zona muerta de eventos		2,5 m
Zona muerta ATT		10 m
Rango de prueba		100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km
Ancho de pulso		5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/ 800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs
Precisión de alcance		±(1m+ Intervalo de muestra+0.005%xDistancia de prueba)
Precisión de pérdida		0.01dB
Linealidad		±0.05dB/dB
Puntos de muestra máximos		≥20000
Resolución de muestra máxima		≤0.03m
Resolución de pérdida		0.01dB
Umbral de pérdida		0.20dB
Resolución de rango		0.01m

OTDR
Índice de refracción		1.00000~2.00000
Precisión de reflexión		±3dB
Formato de archivo		Formato de archivo estándar SOR
Análisis de pérdida		Método de 4 puntos / método de 5 puntos
Nivel de seguridad láser		Clase Ⅱ
Conector		SC/PC

OPM			LS
Rango de onda	800nm~1700nm		Longitud de onda	Consistente con OTDR
Onda de calibración	850/1300/1310/1490/ 1550/1625/1650nm		Tipo de láser	Consistente con OTDR
Rango de prueba	-70~+10dBm (Opcional)/ -50~+26dBm (Estándar)		Potencia	≥-5dBm
Resolución	0.01dB		Estabilidad	CW, ±0.5dB/15min (Después de 15 minutos de precalentamiento)
Incertidumbre	±5%		Conector	SC/PC
Conector	Universal FC/SC/ST		Modo	CW/270Hz/330Hz/1kHz/2kHz
VFL			Otros
Longitud de onda	650nm±20nm		Pantalla	Táctil completo de 3,5 pulgadas, 320×480, Pantalla LCD a color
Potencia de salida	≥10mW		Fuente de alimentación	Adaptador de CA/CC: entrada: 100V～240, 50/60Hz, 0.6A salida: 5V, 2A, Batería de litio: 3.7V, 2200mAh
Modo	CW/1Hz/2Hz		Funcionamiento de la batería	En espera＞6h Pruebas continuas＞4h
Conector	Universal FC/SC/ST		Almacenamiento de datos	interno≥2000 curvas
Nivel de seguridad láser	Clase II

Interfaz de datos		USB tipo C
Temperatura de trabajo		-10℃～+50℃
Temperatura de almacenamiento		-40℃～+70℃
Humedad relativa		0～95％ Sin condensación
Peso		≤200g (batería incluida)
Tamaño		126mm×80mm×37mm
Configuración estándar: OTDR, OPM, L S, VFL, Linterna,

Lista de configuración
Host (incluida la batería), adaptador de corriente, cable de datos, CD-ROM (incluido el software de análisis, manual de instrucciones), manual de instrucciones, certificado de calibración, Certificado de conformidad/Tarjeta de garantía de servicio posventa, Almohadillas de limpieza, Paquete especial para instrumentos

etiqueta:

Lugar de origen:	porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 PCS
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días recibieron después el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	No hay límite
