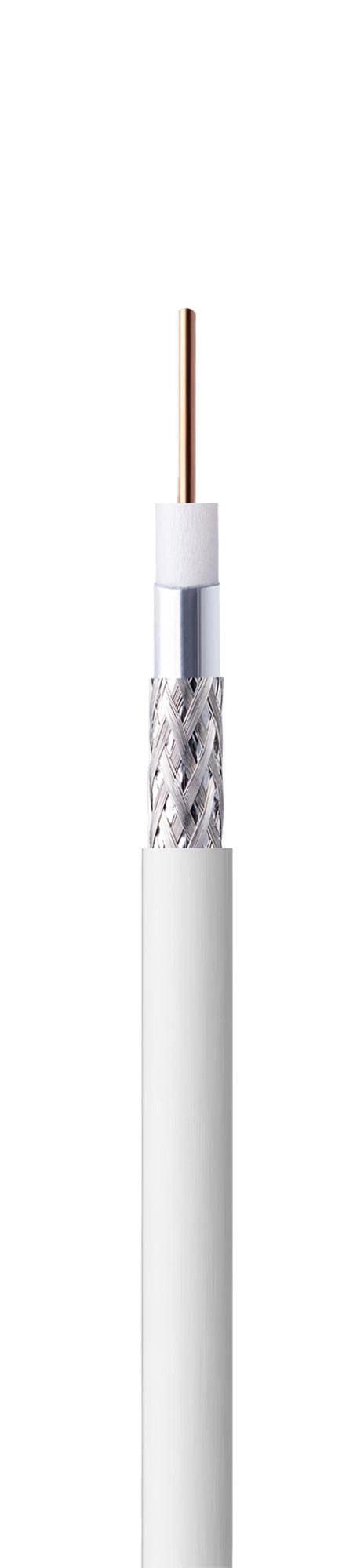

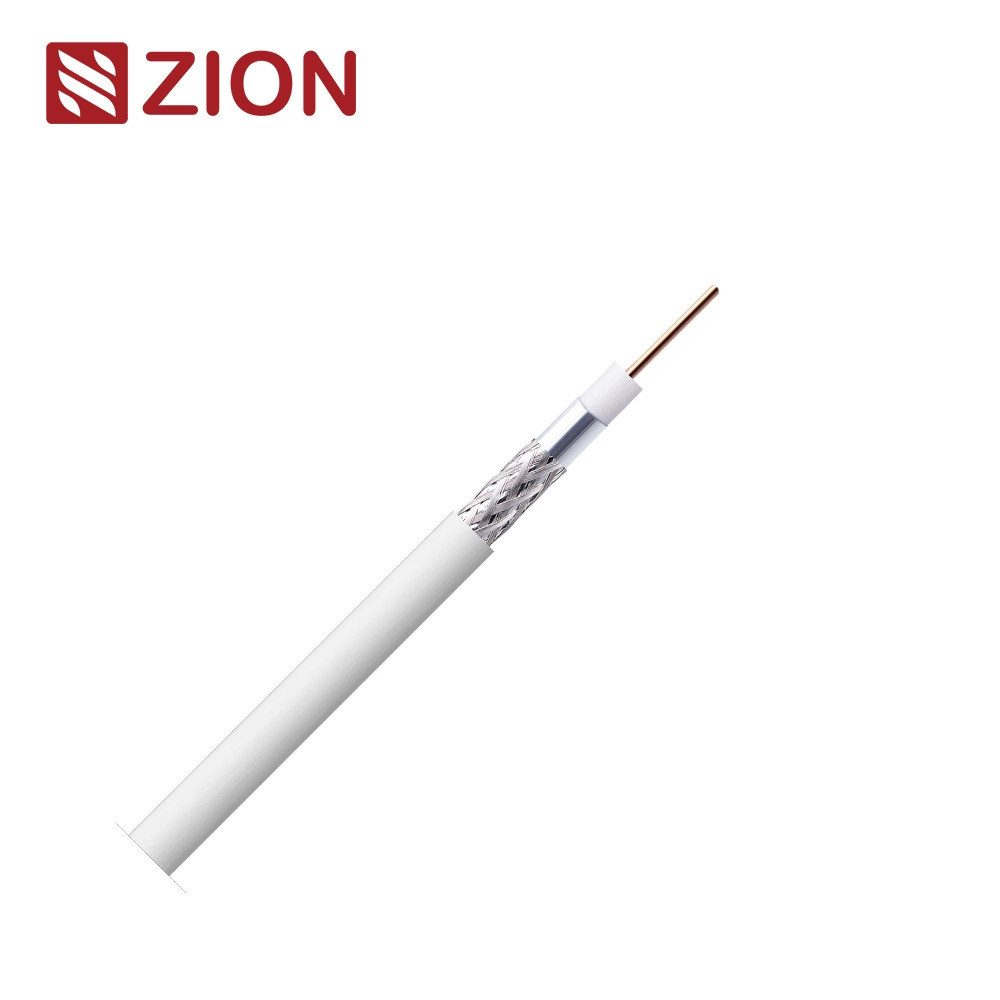

RG59 Cable con SA Clase A Eca - Solución de transmisión de señal de calidad

Información clave y parámetros de construcción:

Unidad de valor:

7170302

Clase de RCP

Eca

Las normas:

Se aplican las siguientes condiciones:
Las condiciones de los productos de la UE
En el caso de los vehículos de motor

Material del conductor interno

Cobre puro (Cu)

Tamaño del conductor interno

0.80 ± 0,02 mm

Material aislante

Polietileno de espuma (PEG)

Tamaño del aislamiento

3.50 ± 0,10 mm

Escudo 1

Al/Pet/Al

Escudo 2

Los demás productos de la partida 9302 incluyen:

65% de cobertura

El chaqueta

Materiales: PVC

OD: 5,00 ± 0,10 mm

Color: Blanco/Negro o según el cliente

Aplicación

DOCSIS 3.1 (datos sobre el sistema coaxial)
El sistema CATV
4K-UHD
Instalación en el interior

Características eléctricas y propiedades físicas:

Impedancia característica

200 MHz 75 ± 3 ohmios

Capacidad (@1kHz)

Se aplicarán las siguientes medidas:

Relación de velocidad

85% Nom.

Resistencia interna del conductor

35 Ω/km

Resistencia del conductor exterior

18.60 Ω/km

Resistencia del bucle

53.60 Ω/km

Tensión de aislamiento de chapa

2.5 kV

Corriente máxima (Ieff)

4 A

Pérdida de rendimiento estructural (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 a 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

En el caso de los vehículos de transporte de pasajeros, el número de pasajeros será el siguiente:
Clase SA A++

30 - 1000 MHz

> 90 dB

1000 a 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Impedancia de transferencia

5 a 30 MHz

< 9el número de unidades de producción

Min.Radio de inclinación

25/50 mm

Max. Fuerza de tracción del cable

90 N

Temperatura de funcionamiento

-20 / +70 °C

Atenuación (a 20°C)

Frécuencia (MHZ)

El valor de la luz emitida por el conductor será igual o superior al valor de la luz emitida por el conductor.

5

2.10

10

3.00

30

4.40

50

5.70

200

11.00

300

13.50

470

16.80

*Los datos anteriores son únicamente de referencia, prevalecerá el informe de ensayo del pedido real.

Información del pedido:

Marcado

HANGZHOU ZION 7170302 75 OHM RG59 SA Clase A Eca
En el caso de los vehículos de las categorías M1 y M2, el valor de los valores de los valores de las categorías M1 y M2 será el valor de los valores de las categorías M1 y M2.

Paquete

100M/Rol, 300M/WS (o según la solicitud del cliente)

Tiempo de entrega

Normalmente 25 días después de recibir el depósito.

Marca del producto

HELLOSIGNAL® o OEM

Servicio en línea:

El Wechat

+86 15088607575

Whatsapp. ¿ Qué quieres decir?

+86 15088607575

Correo electrónico

Información sobre las actividades de la empresa

Servicio personalizado OEM:

El color

Podemos personalizar el color de la chaqueta basado en RAL Classic

Impresión

Podemos imprimir palabras personalizadas en la chaqueta

Embalaje y etiquetado

Podemos personalizar el diseño del carrete, cartón y etiqueta.
