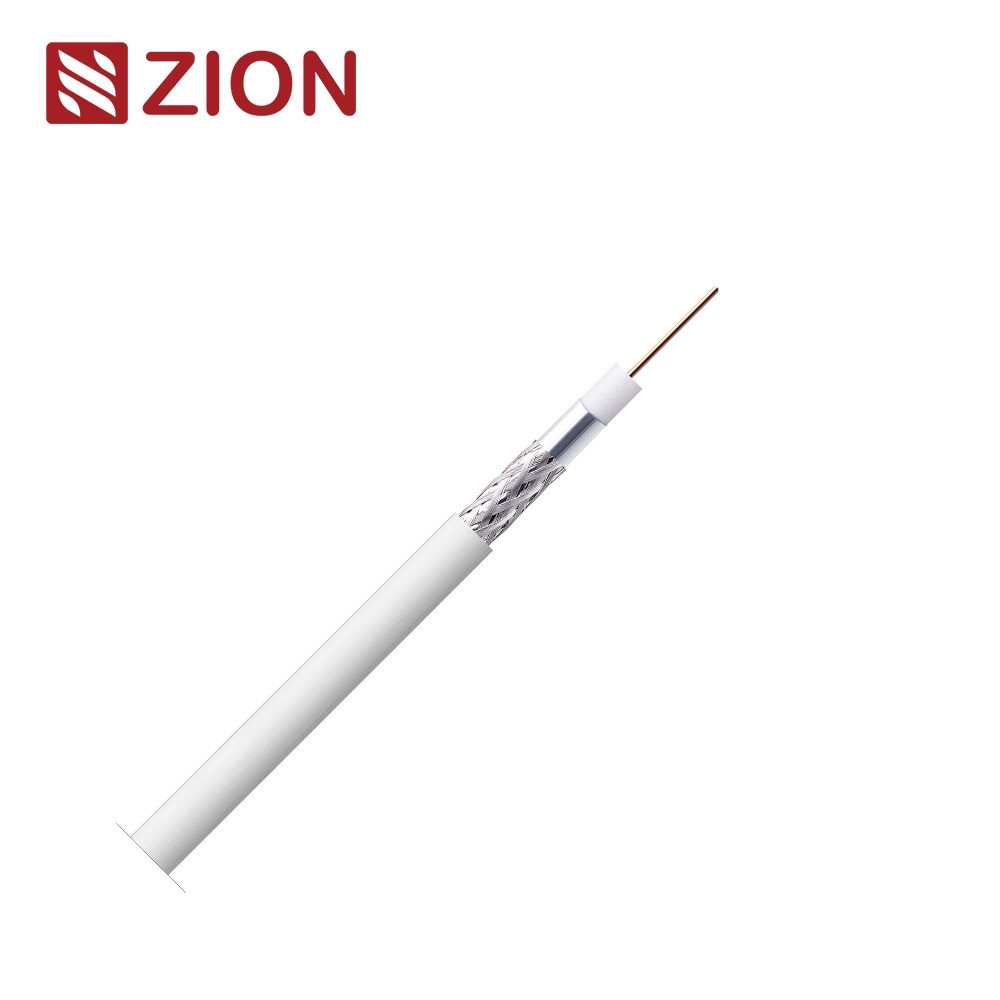

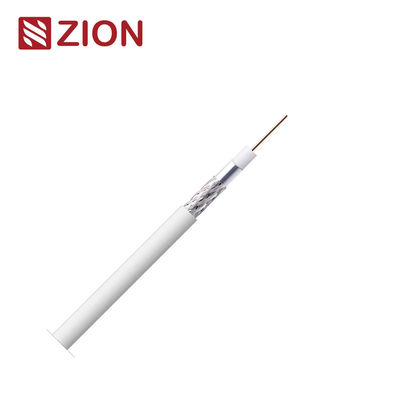

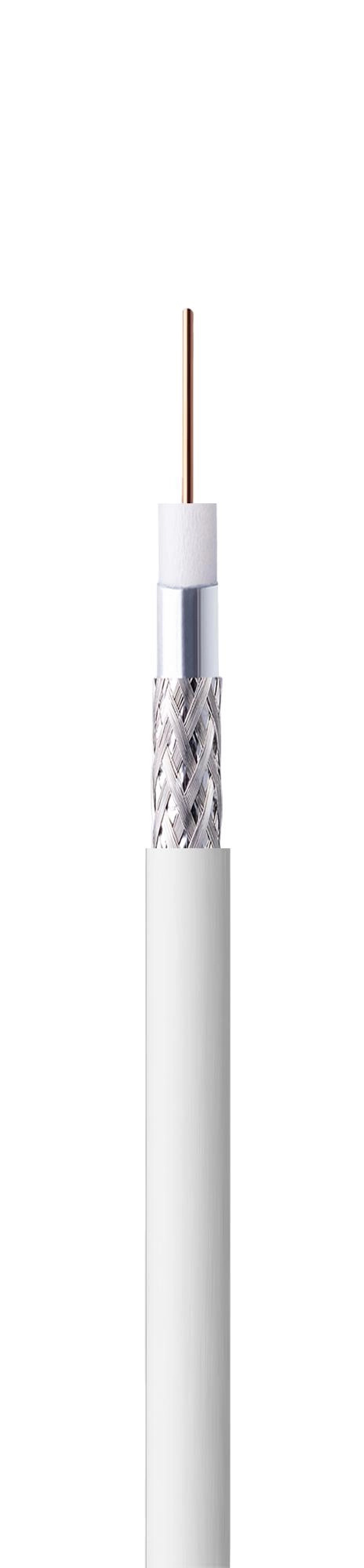

Mini cable RG59 - SA Clase A Eca para una transmisión fiable de señales

Información clave y parámetros de construcción:

Unidad de valor:

7170301

Clase de RCP

Eca

Las normas:

Se aplican las siguientes condiciones:
Las condiciones de los productos de la UE
En el caso de los vehículos de motor

Material del conductor interno

Cobre puro (Cu)

Tamaño del conductor interno

0.41 ± 0,02 mm

Material aislante

Polietileno de espuma (PEG)

Tamaño del aislamiento

1.90 ± 0,10 mm

Escudo 1

Al/Pet/Al+Sur

Escudo 2

Los demás productos de la partida 9302 incluyen:

70% de cobertura

El chaqueta

Materiales: PVC

OD: 3,60 ± 0,10 mm

Color: Blanco/Negro o según el cliente

Aplicación

Instalación en el interior

Características eléctricas y propiedades físicas:

Impedancia característica

200 MHz 75 ± 3 ohmios

Capacidad (@1kHz)

55 ± 3 pF/m

Relación de velocidad

82% Nom.

Resistencia interna del conductor

310 Ω/km

Resistencia del conductor exterior

30 Ω/km

Resistencia del bucle

Se aplican las reglas siguientes:

Tensión de aislamiento de chapa

2.5 kV

Corriente máxima (Ieff)

Pérdida de rendimiento estructural (SRL)

5 - 470 MHz

> 25 dB

470 - 1000 MHz

> 21 dB

1000 a 2000 MHz

> 20 dB

2000 - 3000 MHz

> 18 dB

En el caso de los vehículos de transporte de pasajeros, el número de pasajeros será el siguiente:
Clase SA A++

30 - 1000 MHz

> 85 dB

1000 a 2000 MHz

> 85 dB

2000 - 3000 MHz

> 75 dB

Impedancia de transferencia

5 a 30 MHz

¿Qué es esto?10 mOhm/m

Min.Radio de inclinación

26/52 mm

Max. Fuerza de tracción del cable

90 N

Temperatura de funcionamiento

-20 / +80 °C

Atenuación (a 20°C)

Frécuencia (MHZ)

El valor de la luz emitida por el conductor será igual o superior al valor de la luz emitida por el conductor.

5

3.80

10

5.40

30

8.60

50

11.00

200

21.20

300

26.20

470

33.00

*Los datos anteriores son únicamente de referencia, prevalecerá el informe de ensayo del pedido real.

Información del pedido:

Marcado

HANGZHOU ZION 7170301 75 OHM Mini RG59 SA Clase A Eca
En el caso de los vehículos de las categorías M1 y M2, el valor de los valores de los valores de las categorías M1 y M2 será el valor de los valores de las categorías M1 y M2.

Paquete

100M/Rol, 300M/WS (o según la solicitud del cliente)

Tiempo de entrega

Normalmente 25 días después de recibir el depósito.

Marca del producto

HELLOSIGNAL® o OEM
