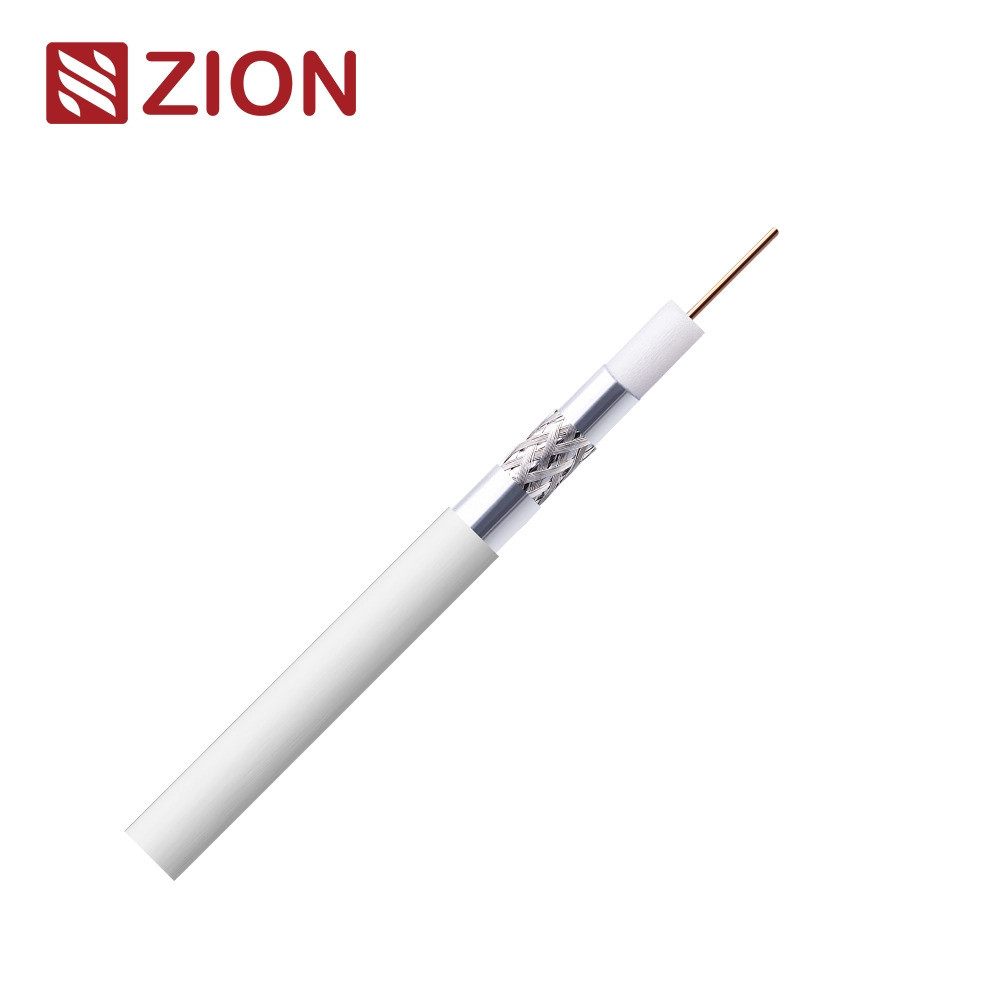

Cable RG6+T con BRD703 SA Clase A++ Eca - Solución de transmisión de señal premium

Información clave y parámetros de construcción:

Unidad de valor:

7170104

Clase de RCP

Eca

Las normas:

Se aplican las siguientes condiciones:
Las condiciones de los productos de la UE
En el caso de los vehículos de motor

Material del conductor interno

Cobre puro (Cu)

Tamaño del conductor interno

1.13 ± 0,02 mm

Material aislante

Polietileno de espuma (PEG)

Tamaño del aislamiento

4.80 ± 0,10 mm

Escudo 1

Al/Pet/Al+Sur

Escudo 2

Los demás productos de la partida 9302 incluyen:

Cubierta del 45%

Escudo 3

Folios de aluminio al/pet J

El chaqueta

Materiales: PVC

OD: 6,90 ± 0,20 mm

Color: Blanco/Negro o según el cliente

Aplicación

DOCSIS 3.1 (datos sobre el sistema coaxial)
4K-UHD
Instalación en el interior

Características eléctricas y propiedades físicas:

Impedancia característica

200 MHz 75 ± 3 ohmios

Capacidad (@1kHz)

Se aplicarán las siguientes medidas:

Relación de velocidad

85% Nom.

Resistencia interna del conductor

18 Ω/km

Resistencia del conductor exterior

14 Ω/km

Resistencia del bucle

32 Ω/km

Tensión de aislamiento de chapa

3 kV

Corriente máxima (Ieff)

8 A

Pérdida de rendimiento estructural (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 a 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

En el caso de los vehículos de transporte de pasajeros, el número de pasajeros será el siguiente:
Clase SA A++

30 - 1000 MHz

> 105 dB

1000 a 2000 MHz

> 95 dB

2000 - 3000 MHz

> 85 dB

Impedancia de transferencia

5 a 30 MHz

¿Qué es esto?5.0 mOhm/m

Min.Radio de inclinación

35/70 mm

Max. Fuerza de tracción del cable

150 N

Temperatura de funcionamiento

-20 / +70 °C

Atenuación (a 20°C)

Frécuencia (MHZ)

El valor de la luz emitida por el conductor será igual o superior al valor de la luz emitida por el conductor.

5

1.60

10

2.30

30

3.20

50

4.10

200

8.00

300

9.80

470

12.50

*Los datos anteriores son únicamente de referencia, prevalecerá el informe de ensayo del pedido real.

Información del pedido:

Marcado

El uso de las mismas en el mercado de la Unión Europea es prohibido en la Directiva 2008/57/CE.

Paquete

100M/Rol, 300M/WS (o según la solicitud del cliente)

Tiempo de entrega

Normalmente 25 días después de recibir el depósito.

Marca del producto

HELLOSIGNAL® o OEM
