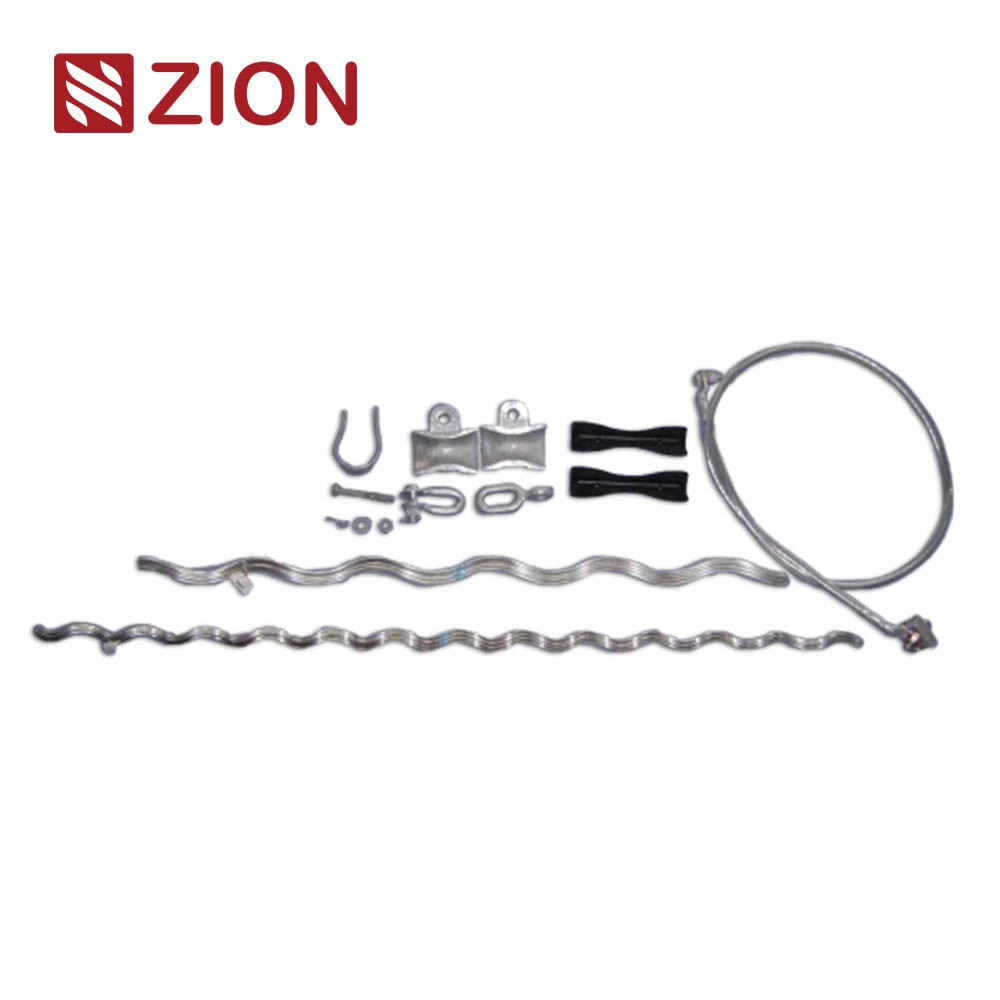

Suspensión única OPGWS - Soporte estable para el cable óptico de tierra

OPGWS Single Suspension - Stable Support for Optical Ground Wire
OPGWS Single Suspension - Stable Support for Optical Ground Wire
Informacion basica
Lugar de origen: China.
Nombre de la marca: Zion communication OR OEM
Certificación: CE, ROHS, VDE, UL
Número de modelo: Suspensión única para las OPGW
Cantidad de orden mínima: 500
Detalles de empaquetado: En cartón
Tiempo de entrega: Normalmente 20 días laborables
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500000 piezas / mes
Mejor precio Contactar ahora
Descripción de producto

Suspensión única para las OPGW
Conjunto de suspensión para OPGW utilizado principalmente para una torre de caída lateral recta, o para conexión a una torre de línea inferior a 15o. Tornos de sujeción desde el interior y el exterior de dos cables pre-trenzados,con una longitud de más de 30 mm, pero no superior a 30 mm,. la resistencia de agarre de la abrazadera es superior a la resistencia a la tracción del cable de fibra óptica nominal del 10% al 20%, para las cargas axiales de transferencia y la tensión de compresión radial distribuida,mejor protección del cable de fibra óptica, para evitar el fenómeno de las tensiones de flexión y la concentración de la tensión.

Suspensión Conjunto para OPGW con la suspensión tiene una excelente resistencia a la fatiga, la potencia
El cable también puede desempeñar un papel de apoyo en la amortiguación.

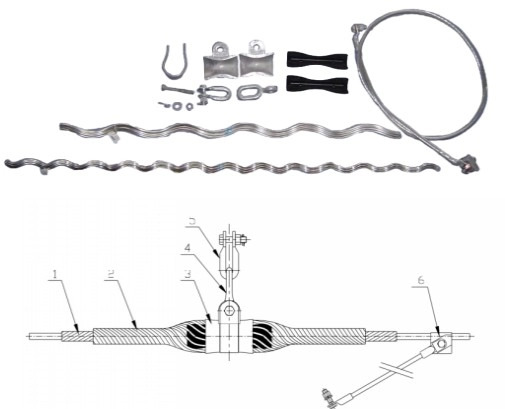

Imágenes e ilustraciones:








Single Suspension for OPGW1


1- Varillas de refuerzo estructural - Componente de extremo muerto - Abrangador AGS
4.EyeChainLink ((TipoZH) 5.U-Clevis 6.Clamparas de tierra

Especificación del modelo:
Modelo Disponible día de
Cable (mm)		 Duración del refuerzo estructural
Las barras (mm)		 Duración de las varillas exteriores Referencia
Peso (kg)		 Esquema universal
Clampada AGS Accesorios de enlace
ZC-AXY 0940 300 8.6-9.4 1500 1060 1.2 L-1040 AGS-4 El U-10
ZC-OXY 0940 8.9-9.4 1400 1000 0.88 AGS-5 El ZH-7 El U-7
ZC-OXY 1010 9.5 a 10.1 1690 1140 1.38 AGS-5 El ZH-7 El U-7
ZC-OXY 1070 10.2 a 10.7 1690 1140 1.48 AGS-5 El ZH-7 El U-7
ZC-OXY 1140 10.8-11. ¿Qué quieres decir?4 1760 1180 1.55 AGS-5 El ZH-7 El U-7
ZC-OXY 1220 11.5 a 12.2 1840 1240 1.73 AGS-5 El ZH-7 El U-7
ZC-OXY 1290 12.3-12. ¿Qué quieres decir?9 1960 1320 1.84 AGS-5 El ZH-7 El U-7
ZC-OXY 1370 13.0 a 13.7 1960 1320 2.74 AGS-5 El ZH-7 El U-7
ZC-OXY 1460 13.8-14 años.6 2000 1360 2.99 El AGS-6 El ZH-7 El U-7
ZC-OXY 1550 14.7-15. ¿Qué quieres decir?5 2120 1440 3.38 El AGS-6 El ZH-7 El U-7
ZC-OXY 1650 15.6 a 16.5 2120 1440 3.59 El AGS-6 El ZH-7 El U-7
ZC-OXY 1750 16.6-17. ¿Qué quieres decir?5 2400 1620 4.07 El AGS-6 El ZH-7 El U-7
ZC-OXY 1870 17.6-18. ¿Qué quieres decir?7 2400 1620 4.31 El AGS-6 El ZH-7 El U-7

Nota: 1. El ángulo máximo de suspensión de un solo lado de la abrazadera de suspensión única es de 15 ° a 18 °.
2.La configuración anterior es una configuración general. Consulte el apéndice para otros dispositivos de conexión e instrucciones especiales.
3Si tiene necesidades especiales, puede consultar a nuestro departamento de tecnología.
