Identificación del Producto

Código Zion	Descripción Zion
7235103	Adaptador/Acoplador de Fibra Óptica SC UPC con Patas

Aplicaciones Primarias

Conecta con precisión dos conectores de fibra óptica para maximizar la transmisión de luz
Minimiza la pérdida de señal en las vías ópticas
Presenta baja pérdida de inserción, excelente intercambiabilidad y reproducibilidad
Cada adaptador se somete a pruebas funcionales antes del envío

Descripción del Producto

El adaptador de fibra óptica permite la conexión de conectores activos de fibra óptica iguales o diferentes dentro de las líneas de fibra, asegurando vías ópticas ininterrumpidas con una degradación mínima de la señal.

Al alinear con precisión las caras finales de la fibra, maximiza la transmisión de salida de energía luminosa y acopla las fibras receptoras de manera eficiente, minimizando el impacto del sistema por la intervención del enlace óptico.

Como parte de los componentes ópticos pasivos, estos adaptadores sirven a las redes de telecomunicaciones, las redes de televisión por cable, los sistemas de bucle de usuario y las redes de área local.

Los adaptadores de Hangzhou Zion Communication presentan una alta resistencia a la llama, baja pérdida de inserción, durabilidad excepcional y un amplio rango de temperatura de funcionamiento.

También conocidos como acopladores, los adaptadores de fibra óptica son dispositivos compactos diseñados para terminar o conectar cables y conectores de fibra óptica entre dos líneas de fibra óptica.

Especificaciones Técnicas

Parámetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Longitud de onda de funcionamiento (nm)	SM (OS2): 1310-1550 MM (OM1,2,3,4): 850-1300
Pérdida de inserción (dB)	≤ 0.2
Pérdida de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidad (dB)	≤ 0.2
Pérdida de alternancia (dB)	≤ 0.2
Durabilidad	Cambio de 500 interpolaciones < 0.20dB
Número de Canales	Núcleo único, Núcleo doble, 4 núcleos
Material del Marco	Metal o Plástico
Material de la Manga	Cerámica o Metal
Temperatura de funcionamiento	-40°C a +85°C
Temperatura de almacenamiento	-40°C a +85°C

Adaptadores de Fibra Óptica Relacionados

Código Zion	Descripción Zion
7235001	Adaptador/Acoplador de Fibra Óptica LC SX de Plástico con Brida
7235002	Adaptador/Acoplador de Fibra Óptica LC Dx de Soldadura Simétrica de Plástico con Brida
7235003	Adaptador/Acoplador de Fibra Óptica LC QUAD de una pieza de Plástico con Brida
7235004	Adaptador/Acoplador de Fibra Óptica SC de Plástico con Patas
7235005	Adaptador/Acoplador de Fibra Óptica SC de Plástico para Evitar Láser sin Brida
7235006	Adaptador/Acoplador de Fibra Óptica SC SX de Metal para Evitar Láser con Brida
7235007	Adaptador/Acoplador de Fibra Óptica SC DX de Metal para Evitar Láser con Brida
7235008	Adaptador/Acoplador de Fibra Óptica Híbrido SC-FC SX
7235009	Adaptador/Acoplador de Fibra Óptica Híbrido SC-FC DX
7235010	Adaptador/Acoplador de Fibra Óptica Híbrido FC-ST SX
7235011	Adaptador/Acoplador de Fibra Óptica Híbrido FC-ST DX
7235012	Adaptador/Acoplador de Fibra Óptica Híbrido SC-LC SX
7235013	Adaptador/Acoplador de Fibra Óptica Híbrido SC-LC DX
7235014	Adaptador/Acoplador de Fibra Óptica Híbrido SC-ST SX
7235015	Adaptador/Acoplador de Fibra Óptica Híbrido SC-ST DX
7235016	Adaptador/Acoplador de Fibra Óptica FC SX Tipo D Grande
7235017	Adaptador/Acoplador de Fibra Óptica FC SX con Brida Rectangular
7235018	Adaptador/Acoplador de Fibra Óptica FC con Brida Rectangular

Tipos de Conectores

Conector LC
Se utiliza en interfaces de fibra LC para conexiones de módulos SFP. Cuenta con un mecanismo de cierre modular RJ. Comúnmente utilizado en enrutadores.

Conector SC
Similar a RJ-45 pero más plano con contactos de columna de cobre. Ampliamente utilizado en la infraestructura de red.

Conector FC
Cuenta con refuerzo de manga metálica con cierre de tensor. Típicamente utilizado en marcos de distribución ODF.

Conector ST
Diseño de carcasa redonda con cierre de tensor. Común en marcos de distribución de fibra y conexiones 10Base-F.

Servicios OEM/ODM

ZION Communication ofrece servicios OEM/ODM integrales con el apoyo de un equipo profesional de I+D:

Logotipo personalizado
Diseño de etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
Resaltar:	Adaptador del SC con las piernas , Adaptador de cerámica del SC , Sc Upc del adaptador con las piernas

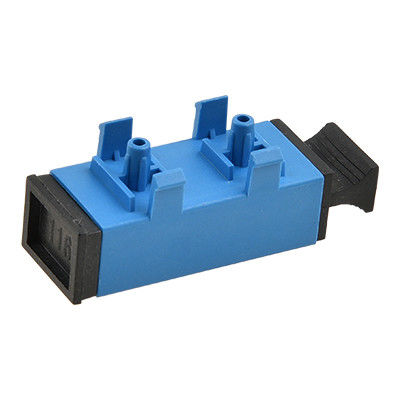

Adaptador de fibra óptica SC UPC con manga de cerámica y pérdida alternada ≤ 0,2 dB para un amplio rango de temperaturas (-40 a + 85 °C)
