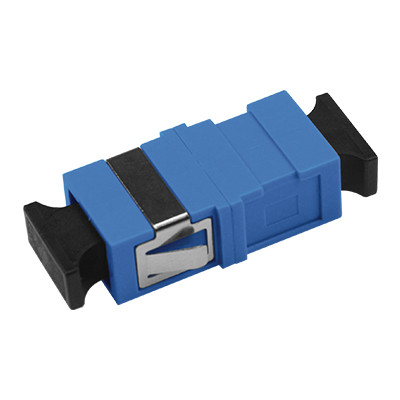

Adaptador de soldadura SC UPC SX sin brida de fibra óptica

Adaptador/Acoplador de fibra óptica SC UPC SX de soldadura sin brida

ADAPTADOR/ACOPLADOR ÓPTICO SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Soldadura Simetría Plástico/Híbrido

Identificación del producto

Código Zion	Descripción Zion
7235102	Adaptador/Acoplador de fibra óptica SC UPC SX de soldadura sin brida

Aplicaciones

Al conectar dos conectores con precisión, los adaptadores de fibra óptica permiten transmitir fuentes de luz de manera eficiente, minimizando la pérdida
Características de baja pérdida de inserción, excelente intercambiabilidad y reproducibilidad
Cada adaptador se somete a pruebas funcionales antes del envío

Descripción del producto

El adaptador de fibra óptica implementa conexiones entre conectores activos de fibra óptica iguales o diferentes en líneas de fibra, asegurando la continuidad de la ruta óptica con una pérdida mínima.

Conecta con precisión las caras finales de la fibra para maximizar la transmisión de energía luminosa de las fibras de salida a las fibras receptoras, minimizando el impacto del sistema durante la intervención del enlace óptico.

Pertenecientes al campo de los componentes ópticos pasivos, estos adaptadores se utilizan en redes de telecomunicaciones, redes de televisión por cable, sistemas de bucle de usuario y redes de área local.

Los adaptadores de comunicación Zion de Hangzhou cuentan con alta resistencia a la llama, baja pérdida de inserción, alta durabilidad y amplio rango de temperatura de funcionamiento.

Los adaptadores de fibra óptica, también llamados acopladores, son dispositivos compactos diseñados para terminar o conectar cables o conectores de fibra óptica entre dos líneas de fibra óptica.

Especificaciones técnicas

Parámetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Longitud de onda de funcionamiento (nm)		1310-1550	850-1300
Pérdida de inserción (dB)	≤ 0.2
Pérdida de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidad (dB)	≤ 0.2
Pérdida de alternancia (dB)	≤ 0.2
Durabilidad	El cambio de 500 interpolaciones es inferior a 0,20 dB
Número de canales	Núcleo único, núcleo doble, 4 núcleos
Material del marco	Metal o plástico
Material de la manga	Cerámica o metal
Temperatura de funcionamiento (°C)	-40 a +85
Temperatura de almacenamiento (°C)	-40 a +85

Adaptadores de fibra óptica relacionados

Código Zion	Descripción Zion
7235001	Adaptador/Acoplador de fibra óptica de plástico LC SX con brida
7235002	Adaptador/Acoplador de fibra óptica de plástico de simetría de soldadura LC Dx con brida
7235003	Adaptador/Acoplador de fibra óptica de plástico de una pieza LC QUAD con brida
7235004	Adaptador/Acoplador de fibra óptica de plástico SC con patas
7235005	Adaptador/Acoplador de fibra óptica de plástico SC para evitar láser sin brida
7235006	Adaptador/Acoplador de fibra óptica metálico SC SX para evitar láser con brida
7235007	Adaptador/Acoplador de fibra óptica metálico SC DX para evitar láser con brida
7235008	Adaptador/Acoplador de fibra óptica híbrido SC-FC SX
7235009	Adaptador/Acoplador de fibra óptica híbrido SC-FC DX
7235010	Adaptador/Acoplador de fibra óptica híbrido FC-ST SX
7235011	Adaptador/Acoplador de fibra óptica híbrido FC-ST DX
7235012	Adaptador/Acoplador de fibra óptica híbrido SC-LC SX
7235013	Adaptador/Acoplador de fibra óptica híbrido SC-LC DX
7235014	Adaptador/Acoplador de fibra óptica híbrido SC-ST SX
7235015	Adaptador/Acoplador de fibra óptica híbrido SC-ST DX
7235016	Adaptador/Acoplador de fibra óptica tipo D grande FC SX
7235017	Adaptador/Acoplador de fibra óptica FC SX con brida rectangular
7235018	Adaptador/Acoplador de fibra óptica FC con brida rectangular

Tipos de conectores

Conector LC

Se utiliza en interfaces de fibra óptica LC para conectar conectores de módulos SFP. Cuenta con un mecanismo de cierre de conector modular (RJ) fácil de operar. Comúnmente utilizado en enrutadores.

Conector SC

Se utiliza en interfaces de fibra óptica SC. Se asemeja a la interfaz RJ-45, pero es más plano con contactos de columna de cobre en lugar de finos pines de cobre.

Conector FC

Se utiliza en interfaces de fibra óptica FC. Cuenta con un refuerzo externo de manga metálica y un método de fijación con tensor. Típicamente utilizado en el lado ODF (marcos de distribución).

Conector ST

Se utiliza en interfaces de fibra óptica ST. Cuenta con una carcasa redonda y fijación con tensor. Comúnmente utilizado en marcos de distribución de fibra y conexiones 10Base-F.

Servicios OEM/ODM

ZION Communication ofrece servicios OEM/ODM integrales respaldados por nuestro equipo profesional de I+D.

Logotipo personalizado
Diseño de etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
Resaltar:	Adaptador de soldadura del SC UPC , Acoplador de cerámica de la fibra del Sc , Adaptador de soldadura de la sola base

SC UPC SX Adaptador de fibra óptica de soldadura sin brida con manga de cerámica y baja pérdida de inserción
