Descripción general del producto

Adaptador de fibra óptica de precisión diseñado para conectar conectores LC UPC en configuraciones de soldadura asimétricas sin montaje de brida.

Identificación del producto

Código Zion	Descripción Zion

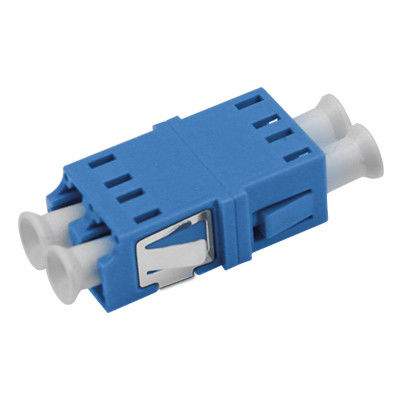

7235058	Adaptador de soldadura asimétrico LC UPC DX sin brida

Aplicaciones

Conecta con precisión dos conectores de fibra óptica para maximizar la transmisión de luz y minimizar la pérdida de señal
Cuenta con baja pérdida de inserción, excelente intercambiabilidad y reproducibilidad superior
Cada adaptador se somete a pruebas funcionales antes del envío para garantizar un rendimiento óptimo

Descripción del producto

Este adaptador de fibra óptica permite la conexión entre conectores activos de fibra óptica iguales o diferentes en líneas ópticas, lo que garantiza trayectorias ópticas ininterrumpidas con una degradación mínima de la señal.

El adaptador alinea con precisión las caras finales de la fibra para maximizar la transmisión de salida de energía luminosa y optimizar la eficiencia del acoplamiento a las fibras receptoras, al tiempo que minimiza el impacto del sistema durante la intervención del enlace óptico.

Como parte de los componentes ópticos pasivos, sirve a las redes de telecomunicaciones, las redes de televisión por cable, los sistemas de bucle de usuario y las redes de área local.

Los adaptadores de Hangzhou Zion Communication ofrecen alta resistencia a la llama, baja pérdida de inserción, durabilidad excepcional y amplio rango de temperatura de funcionamiento.

También conocidos como acopladores de fibra óptica, estos dispositivos compactos terminan o conectan cables y conectores de fibra óptica entre líneas ópticas.

Especificaciones técnicas

Parámetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Longitud de onda de funcionamiento (nm)		1310-1550	850-1300
Pérdida de inserción (dB)	≤ 0.2
Pérdida de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60	PC ≥30
Repetibilidad (dB)	≤ 0.2
Pérdida de alternancia (dB)	≤ 0.2
Durabilidad	Cambio de 500 tiempos de interpolación< 0.20dB
Número de canales	Núcleo único, Núcleo dual, 4 núcleos
Material del marco	Metal o plástico
Material de la manga	Cerámica o metal
Temperatura de funcionamiento (°C)	-40 a +85
Temperatura de almacenamiento (°C)	-40 a +85

Adaptadores de fibra óptica LC-LC relacionados

Código Zion	Descripción Zion
7235001	Adaptador/acoplador de fibra óptica de plástico LC SX con brida
7235002	Adaptador/acoplador de fibra óptica de plástico de soldadura DX LC con brida
7235003	Adaptador/acoplador de fibra óptica de plástico de una pieza LC QUAD con brida
7235004	Adaptador/acoplador de fibra óptica de plástico SC con patas
7235005	Adaptador/acoplador de fibra óptica de plástico SC para evitar láser sin brida
7235006	Adaptador/acoplador de fibra óptica SC SX de metal para evitar láser con brida
7235007	Adaptador/acoplador de fibra óptica SC DX de metal para evitar láser con brida
7235008	Adaptador/acoplador de fibra óptica híbrido SC-FC SX
7235009	Adaptador/acoplador de fibra óptica híbrido SC-FC DX
7235010	Adaptador/acoplador de fibra óptica híbrido FC-ST SX
7235011	Adaptador/acoplador de fibra óptica híbrido FC-ST DX
7235012	Adaptador/acoplador de fibra óptica híbrido SC-LC SX
7235013	Adaptador/acoplador de fibra óptica híbrido SC-LC DX
7235014	Adaptador/acoplador de fibra óptica híbrido SC-ST SX
7235015	Adaptador/acoplador de fibra óptica híbrido SC-ST DX
7235016	Adaptador/acoplador de fibra óptica FC SX tipo D grande
7235017	Adaptador/acoplador de fibra óptica FC SX con brida rectangular
7235018	Adaptador/acoplador de fibra óptica FC con brida rectangular

Tipos de conectores

Conector LC

Se utiliza en la interfaz de fibra óptica LC para conectar módulos SFP. Cuenta con un mecanismo de cierre de conector modular fácil de operar, comúnmente utilizado en enrutadores.

Conector SC

La interfaz de fibra óptica SC se asemeja a RJ-45 pero es más plana con contactos de columna de cobre en lugar de finos pines de cobre.

Conector FC

La interfaz de fibra óptica FC cuenta con refuerzo externo de manga de metal con fijación de tensor, típicamente utilizada en marcos de distribución ODF.

Conector ST

Interfaz de fibra óptica ST con carcasa redonda y fijación de tensor, comúnmente utilizada en marcos de distribución de fibra para conexiones 10Base-F.

Servicios OEM/ODM

ZION Communication ofrece servicios OEM/ODM integrales con el apoyo de un equipo profesional de I+D:

Logotipo personalizado
Diseño de etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
Resaltar:	Adaptador de fibra óptica de pérdida alterna ≤ 0 , 2 dB , Acoplador óptico con funda de cerámica o metal

Adaptador de fibra óptica de soldadura asimétrica LC UPC DX con pérdida de inserción ≤ 0.2dB y férula de cerámica o metal para amplio rango de temperatura
