Descripción general del producto

Adaptador de fibra óptica diseñado para conexiones LC OM4 QUAD con simetría de soldadura y montaje con brida. Este componente de precisión garantiza una transmisión de luz óptima con una pérdida de señal mínima.

Identificación del producto

Código Zion	Descripción Zion
7235054	Adaptador de tipo simetría de soldadura LC OM4 QUAD con brida

Aplicaciones

Los adaptadores de fibra óptica conectan con precisión dos conectores para maximizar la transmisión de la fuente de luz y minimizar la pérdida de señal. Estos componentes presentan baja pérdida de inserción, excelente intercambiabilidad y reproducibilidad. Cada adaptador se somete a pruebas funcionales antes del envío.

Descripción del producto

El adaptador de fibra óptica permite la conexión de conectores activos de fibra óptica iguales o diferentes dentro de las líneas de fibra, lo que garantiza trayectorias ópticas ininterrumpidas con una pérdida mínima. Al alinear con precisión las caras finales de la fibra, maximiza el acoplamiento de la salida de energía luminosa a las fibras receptoras, minimizando al mismo tiempo el impacto en el sistema. Como parte de los componentes ópticos pasivos, sirve a las redes de telecomunicaciones, las redes de televisión por cable, los sistemas de bucle de usuario y las redes de área local.

Los adaptadores de Hangzhou Zion Communication ofrecen alta resistencia a la llama, baja pérdida de inserción, durabilidad excepcional y amplio rango de temperatura de funcionamiento.

También conocidos como acopladores, los adaptadores de fibra óptica son dispositivos compactos diseñados para terminar o conectar cables y conectores de fibra óptica entre líneas de fibra óptica.

Especificaciones técnicas

Parámetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Longitud de onda de funcionamiento (nm)		1310-1550	850-1300
Pérdida de inserción (dB)	≤ 0.2
Pérdida de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidad (dB)	≤ 0.2
Pérdida de alternancia (dB)	≤ 0.2
Durabilidad	El cambio de 500 interpolaciones es inferior a 0,20 dB
Número de canales	Núcleo único, doble núcleo, 4 núcleos
Material del marco	Metal o plástico
Material de la manga	Cerámica o metal
Temperatura de funcionamiento (°C)	-40 a +85
Temperatura de almacenamiento (°C)	-40 a +85

Adaptadores ópticos de fibra LC-LC relacionados

Código Zion	Descripción Zion
7235001	Adaptador/acoplador de fibra óptica de plástico LC SX con brida
7235002	Adaptador/acoplador de fibra óptica de plástico de simetría de soldadura LC Dx con brida
7235003	Adaptador/acoplador de fibra óptica de plástico de una pieza LC QUAD con brida
7235004	Adaptador/acoplador de fibra óptica de plástico SC con patas
7235005	Adaptador/acoplador de fibra óptica de plástico SC Cover Avoid Laser sin brida
7235006	Adaptador/acoplador de fibra óptica de metal SC SX Avoid Laser con brida
7235007	Adaptador/acoplador de fibra óptica de metal SC DX Avoid Laser con brida
7235008	Adaptador/acoplador híbrido de fibra óptica SC-FC SX
7235009	Adaptador/acoplador híbrido de fibra óptica SC-FC DX
7235010	Adaptador/acoplador híbrido de fibra óptica FC-ST SX
7235011	Adaptador/acoplador híbrido de fibra óptica FC-ST DX
7235012	Adaptador/acoplador híbrido de fibra óptica SC-LC SX
7235013	Adaptador/acoplador híbrido de fibra óptica SC-LC DX
7235014	Adaptador/acoplador híbrido de fibra óptica SC-ST SX
7235015	Adaptador/acoplador híbrido de fibra óptica SC-ST DX
7235016	Adaptador/acoplador de fibra óptica FC SX Big D-Type
7235017	Adaptador/acoplador de fibra óptica FC SX con brida rectangular
7235018	Adaptador/acoplador de fibra óptica FC con brida rectangular

Tipos de conectores

Conector LC

Se utiliza en la interfaz de fibra óptica LC para conectar módulos SFP. Cuenta con un mecanismo de cierre de conector modular (RJ) para facilitar el funcionamiento. Se utiliza comúnmente en enrutadores.

Conector SC

Se utiliza en la interfaz de fibra óptica SC, que se asemeja a RJ-45 pero es más plano con contactos de columna de cobre en lugar de finos pines de cobre.

Conector FC

Se utiliza en la interfaz de fibra óptica FC con refuerzo externo de manguito metálico y fijación con tensor. Normalmente se utiliza en el lado ODF (marcos de distribución).

Conector ST

Se utiliza en la interfaz de fibra óptica ST con carcasa redonda y fijación con tensor. Se utiliza comúnmente en marcos de distribución de fibra para conexiones 10Base-F.

Servicios OEM/ODM

ZION Communication ofrece servicios OEM/ODM integrales con el apoyo de un equipo profesional de I+D:

Logotipo personalizado
Diseño de etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
Resaltar:	Adaptador de fibra óptica de pérdida alterna ≤0.2dB , Acoplador óptico con funda de cerámica o metal , Adaptador LC para amplia temperatura de funcionamiento

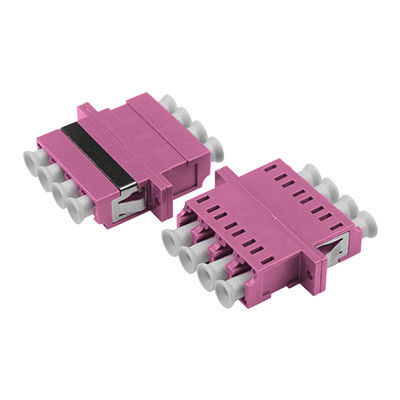

Adaptador de fibra óptica tipo simetría de soldadura LC OM4 QUAD con brida - ≤0.2dB de pérdida, manguito cerámico/metálico, -40 a +85℃

Adaptador de fibra óptica de pérdida alterna ≤0.2dB

Acoplador óptico con funda de cerámica o metal

Adaptador LC para amplia temperatura de funcionamiento
