Descripción general del adaptador de fibra óptica

Adaptador/acoplador óptico de plástico/híbrido de soldadura SX/DX/QUAD 0.9/2.0/3.0mm SC LC FC ST/APC UPC

Identificación del producto

Código Zion	Descripción Zion

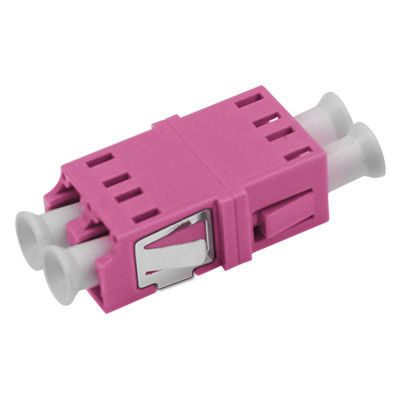

7235044	Adaptador de soldadura asimétrico LC OM4 DX sin brida

Aplicaciones

Conecta dos conectores con precisión para maximizar la transmisión de luz y minimizar la pérdida
Presenta baja pérdida de inserción, excelente intercambiabilidad y reproducibilidad
Cada adaptador se somete a pruebas funcionales antes del envío

Descripción del producto

El adaptador de fibra óptica permite la conexión de conectores activos de fibra óptica iguales o diferentes en líneas de fibra, lo que garantiza trayectorias ópticas ininterrumpidas con una pérdida mínima. Alinea con precisión las caras finales de la fibra para maximizar el acoplamiento de la salida de energía luminosa en las fibras receptoras, minimizando al mismo tiempo el impacto en el sistema.

Se utiliza en redes de telecomunicaciones, redes de televisión por cable, sistemas de bucle de usuario y redes de área local. Los adaptadores de Hangzhou Zion Communication presentan alta resistencia a la llama, baja pérdida de inserción, alta durabilidad y amplio rango de temperatura de funcionamiento.

También llamado acoplador, este dispositivo termina o conecta cables o conectores de fibra óptica entre dos líneas de fibra óptica.

Especificaciones técnicas

Parámetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)
Longitud de onda de funcionamiento (nm)	1310-1550	850-1300
Pérdida de inserción (dB)	≤ 0.2
Pérdida de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidad (dB)	≤ 0.2
Pérdida de alternancia (dB)	≤ 0.2
Durabilidad	El cambio de 500 interpolaciones es inferior a 0,20 dB
Número de canales	Núcleo único, núcleo doble, 4 núcleos
Material del marco	Metal o plástico
Material de la manga	Cerámica o metal
Temperatura de funcionamiento (°C)	-40 ~ +85
Temperatura de almacenamiento (°C)	-40 ~ +85

Adaptadores ópticos de fibra LC-LC relacionados

Código Zion	Descripción Zion
7235001	Adaptador/acoplador de fibra óptica de plástico LC SX con brida
7235002	Adaptador/acoplador de fibra óptica de plástico de soldadura LC Dx con brida
7235003	Adaptador/acoplador de fibra óptica de plástico de una pieza LC QUAD con brida
7235004	Adaptador/acoplador de fibra óptica de plástico SC con patas
7235005	Adaptador/acoplador de fibra óptica de plástico SC para evitar láser sin brida
7235006	Adaptador/acoplador de fibra óptica metálica SC SX para evitar láser con brida
7235007	Adaptador/acoplador de fibra óptica metálica SC DX para evitar láser con brida
7235008	Adaptador/acoplador de fibra óptica híbrida SC-FC SX
7235009	Adaptador/acoplador de fibra óptica híbrida SC-FC DX
7235010	Adaptador/acoplador de fibra óptica híbrida FC-ST SX
7235011	Adaptador/acoplador de fibra óptica híbrida FC-ST DX
7235012	Adaptador/acoplador de fibra óptica híbrida SC-LC SX
7235013	Adaptador/acoplador de fibra óptica híbrida SC-LC DX
7235014	Adaptador/acoplador de fibra óptica híbrida SC-ST SX
7235015	Adaptador/acoplador de fibra óptica híbrida SC-ST DX
7235016	Adaptador/acoplador de fibra óptica tipo D grande FC SX
7235017	Adaptador/acoplador de fibra óptica FC SX con brida rectangular
7235018	Adaptador/acoplador de fibra óptica FC con brida rectangular

Tipos de conectores

Conector LC

Se utiliza en la interfaz de fibra óptica LC para conectar los conectores del módulo SFP. Cuenta con un mecanismo de cierre modular (RJ) fácil de operar. Comúnmente utilizado en enrutadores.

Conector SC

Se utiliza en la interfaz de fibra óptica SC, similar a RJ-45 pero más plano. Se identifica por los contactos de la columna de cobre en lugar de los contactos de cobre delgados.

Conector FC

Se utiliza en la interfaz de fibra óptica FC con refuerzo externo de la manga metálica y sujeción con tensor. Típicamente utilizado en el lado ODF y en los bastidores de distribución.

Conector ST

Se utiliza en la interfaz de fibra óptica ST con carcasa redonda y sujeción con tensor. Comúnmente utilizado en bastidores de distribución de fibra y para conexiones 10Base-F.

Servicios OEM/ODM

ZION Communication ofrece servicios OEM/ODM integrales con el apoyo de un equipo profesional de I+D:

Logotipo personalizado
Diseño de etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
Resaltar:	Adaptador de fibra óptica de pérdida alterna ≤ 0 , 2 dB , Acoplador óptico con funda de cerámica o metal

Adaptador óptico de fibra óptica de soldadura asimétrica LC OM4 DX con pérdida alternada ≤ 0,2 dB y manga de cerámica o metal para un amplio rango de temperaturas

Adaptador de fibra óptica de pérdida alterna ≤ 0

2 dB

Acoplador óptico con funda de cerámica o metal
