Identificación del Producto

Código Zion	Descripción Zion
7235015	Adaptador Metálico LC DX

Aplicaciones

Al conectar dos conectores con precisión, los adaptadores de fibra óptica permiten que las fuentes de luz se transmitan con la máxima eficiencia, minimizando al mismo tiempo la pérdida. Estos adaptadores presentan baja pérdida de inserción, excelente intercambiabilidad y reproducibilidad. Cada adaptador se somete a pruebas funcionales antes del envío.

Descripción del Producto

Los adaptadores de fibra óptica implementan conexiones entre los mismos o diferentes conectores activos de fibra óptica en líneas de fibra, asegurando trayectorias ópticas ininterrumpidas con una pérdida mínima. Alinean con precisión las caras finales de la fibra para maximizar la transmisión de energía luminosa de las fibras de salida a las fibras receptoras, minimizando el impacto del sistema de la intervención del enlace óptico.

Como componentes ópticos pasivos, se utilizan en redes de telecomunicaciones, redes de televisión por cable, sistemas de bucle de usuario y redes de área local. Los adaptadores de Hangzhou Zion Communication ofrecen alta resistencia a la llama, baja pérdida de inserción, alta durabilidad y amplio rango de temperatura de funcionamiento.

También llamados acopladores, los adaptadores de fibra óptica son dispositivos compactos diseñados para terminar o conectar cables o conectores de fibra óptica entre dos líneas de fibra óptica.

Especificaciones Técnicas

Parámetro	SM (OS2)	MM (OM1,2,3,4)
Longitud de onda de funcionamiento (nm)	1310-1550	850-1300
Pérdida de inserción (dB)	≤ 0.2
Pérdida de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidad (dB)	≤ 0.2
Pérdida de alternancia (dB)	≤ 0.2
Durabilidad	Cambio de 500 interpolaciones inferior a 0.20dB
Número de canales	Núcleo único, Núcleo doble, 4 núcleos
Material del marco	Metal o Plástico
Material de la manga	Cerámica o Metal
Temperatura de funcionamiento (°C)	-40 a +85
Temperatura de almacenamiento (°C)	-40 a +85

Productos Relacionados

Código Zion	Descripción Zion
7235001	Adaptador/Acoplador de Fibra Óptica Plástico LC SX con Brida
7235002	Adaptador/Acoplador de Fibra Óptica Plástico Soldadura Simetría LC Dx con Brida
7235003	Adaptador/Acoplador de Fibra Óptica Plástico de una pieza LC QUAD con Brida
7235004	Adaptador/Acoplador de Fibra Óptica Plástico SC con Patas
7235005	Adaptador/Acoplador de Fibra Óptica Plástico SC Evitar Láser sin Brida
7235006	Adaptador/Acoplador de Fibra Óptica Metálico SC SX Evitar Láser con Brida
7235007	Adaptador/Acoplador de Fibra Óptica Metálico SC DX Evitar Láser con Brida
7235008	Adaptador/Acoplador de Fibra Óptica Híbrido SC-FC SX
7235009	Adaptador/Acoplador de Fibra Óptica Híbrido SC-FC DX
7235010	Adaptador/Acoplador de Fibra Óptica Híbrido FC-ST SX
7235011	Adaptador/Acoplador de Fibra Óptica Híbrido FC-ST DX
7235012	Adaptador/Acoplador de Fibra Óptica Híbrido SC-LC SX
7235013	Adaptador/Acoplador de Fibra Óptica Híbrido SC-LC DX
7235014	Adaptador/Acoplador de Fibra Óptica Híbrido SC-ST SX
7235015	Adaptador/Acoplador de Fibra Óptica Híbrido SC-ST DX
7235016	Adaptador/Acoplador de Fibra Óptica FC SX Tipo D Grande
7235017	Adaptador/Acoplador de Fibra Óptica FC SX con Brida Rectangular
7235018	Adaptador/Acoplador de Fibra Óptica FC con Brida Rectangular

Tipos de Conectores

Conector LC

Se utiliza en la interfaz de fibra óptica LC para conectar módulos SFP. Cuenta con un mecanismo de cierre de conector modular fácil de operar. Comúnmente utilizado en enrutadores.

Conector SC

Se utiliza en la interfaz de fibra óptica SC, similar a RJ-45 pero más plano. Se identifica por los contactos de columna de cobre. Comúnmente utilizado en la infraestructura de red.

Conector FC

Se utiliza en la interfaz de fibra óptica FC con refuerzo de manga metálica y sujeción de tensor. Típicamente utilizado en bastidores de distribución ODF.

Conector ST

Se utiliza en la interfaz de fibra óptica ST con carcasa redonda y sujeción de tensor. Común en bastidores de distribución de fibra y conexiones 10Base-F.

Servicios OEM/ODM

ZION Communication ofrece servicios OEM/ODM integrales con el apoyo de un equipo profesional de I+D:

Logotipo personalizado
Diseño de etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
Resaltar:	Adaptador de fibra óptica de pérdida alterna ≤ 0 , 2 dB , Acoplador óptico con funda de cerámica o metal

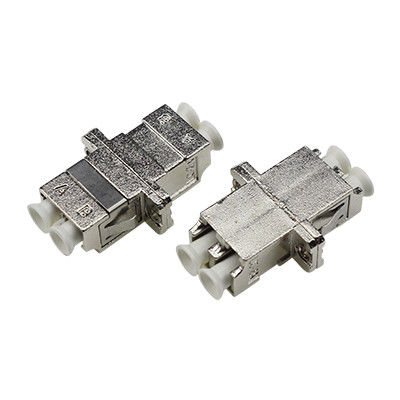

Adaptador de fibra óptica LC DX Metal con pérdida de inserción ≤ 0.2dB, casquillo cerámico o metálico y amplio rango de temperatura de funcionamiento (-40 a +85℃)
