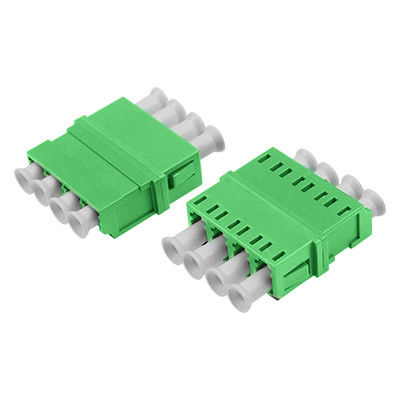

Descripción general del producto

Adaptador de fibra óptica de precisión diseñado para aplicaciones de soldadura asimétrica LC APC QUAD sin brida. Este componente garantiza una transmisión de luz óptima con una pérdida de señal mínima.

Información del producto Zion

Código Zion	Descripción Zion
7235009	Adaptador de soldadura asimétrico LC APC QUAD sin brida

Aplicaciones

Conecta con precisión dos conectores de fibra óptica para maximizar la transmisión de luz
Minimiza la pérdida de señal a través de la ingeniería de precisión
Presenta baja pérdida de inserción, excelente intercambiabilidad y reproducibilidad
Cada adaptador se somete a pruebas funcionales antes del envío

Descripción del producto

Este adaptador de fibra óptica permite la conexión de conectores activos de fibra óptica iguales o diferentes dentro de las líneas de fibra. Asegura trayectorias ópticas ininterrumpidas con una degradación mínima de la señal al alinear con precisión las caras finales de la fibra para maximizar la salida de energía luminosa y la eficiencia de acoplamiento.

Las características clave incluyen:

Alta resistencia a la llama para el cumplimiento de la seguridad
Baja pérdida de inserción para un rendimiento óptimo
Alta durabilidad para una fiabilidad a largo plazo
Amplio rango de temperatura de funcionamiento (-40 °C a +85 °C)
Adecuado para redes de telecomunicaciones, redes de televisión por cable, sistemas de bucle de usuario y redes de área local

También conocido como acoplador de fibra óptica, este dispositivo está diseñado para terminar o conectar cables y conectores de fibra óptica entre dos líneas de fibra óptica.

Adaptador de soldadura asimétrico LC APC QUAD con brida

Especificaciones técnicas

Parámetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC
Longitud de onda de funcionamiento (nm)	1310-1550 (SM/OS2) \| 850-1300 (MM/OM1,2,3,4)
Pérdida de inserción (dB)	≤ 0.2
Pérdida de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidad (dB)	≤ 0.2
Pérdida de alternancia (dB)	≤ 0.2
Durabilidad	El cambio de 500 tiempos de interpolación es inferior a 0,20 dB
Número de canales	Núcleo único, núcleo doble, 4 núcleos
Material del marco	Metal o plástico
Material de la manga	Cerámica o metal
Temperatura de funcionamiento	-40 °C a +85 °C
Temperatura de almacenamiento	-40 °C a +85 °C

Productos de adaptador de fibra óptica de comunicación Zion

Código Zion	Descripción Zion
7235001	Adaptador/acoplador de fibra óptica de plástico LC SX con brida
7235002	Adaptador/acoplador de fibra óptica de plástico de soldadura DX LC con brida
7235003	Adaptador/acoplador de fibra óptica de plástico de una pieza LC QUAD con brida
7235004	Adaptador/acoplador de fibra óptica de plástico SC con patas
7235005	Adaptador/acoplador de fibra óptica de plástico SC para evitar láser sin brida
7235006	Adaptador/acoplador de fibra óptica SC SX de metal para evitar láser con brida
7235007	Adaptador/acoplador de fibra óptica SC DX de metal para evitar láser con brida
7235008	Adaptador/acoplador híbrido de fibra óptica SC-FC SX
7235009	Adaptador/acoplador híbrido de fibra óptica SC-FC DX
7235010	Adaptador/acoplador híbrido de fibra óptica FC-ST SX
7235011	Adaptador/acoplador híbrido de fibra óptica FC-ST DX
7235012	Adaptador/acoplador híbrido de fibra óptica SC-LC SX
7235013	Adaptador/acoplador híbrido de fibra óptica SC-LC DX
7235014	Adaptador/acoplador híbrido de fibra óptica SC-ST SX
7235015	Adaptador/acoplador híbrido de fibra óptica SC-ST DX
7235016	Adaptador/acoplador de fibra óptica FC SX tipo D grande
7235017	Adaptador/acoplador de fibra óptica FC SX con brida rectangular
7235018	Adaptador/acoplador de fibra óptica FC con brida rectangular

Tipos de conectores

Conector LC

Se utiliza en la interfaz de fibra óptica LC para conectar módulos SFP. Cuenta con un mecanismo de cierre modular (RJ) fácil de operar. Comúnmente utilizado en enrutadores.

Conector SC

Se utiliza en la interfaz de fibra óptica SC, similar a RJ-45 pero más plano con contactos de columna de cobre. Ampliamente utilizado en aplicaciones de red.

Conector FC

Se utiliza en la interfaz de fibra óptica FC con refuerzo de manguito de metal y sujeción de torniquete. Típicamente utilizado en marcos de distribución ODF.

Conector ST

Se utiliza en la interfaz de fibra óptica ST con carcasa redonda y sujeción de torniquete. Común en marcos de distribución de fibra y conexiones 10Base-F.

Servicios OEM/ODM

ZION Communication ofrece servicios OEM/ODM integrales con el apoyo de un equipo profesional de I+D:

Logotipo personalizado
Diseño de etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
Resaltar:	Adaptador de fibra óptica de pérdida alterna ≤ 0 , 2 dB , Acoplador óptico con funda de cerámica o metal

Adaptador de fibra óptica de soldadura asimétrica LC APC QUAD con pérdida de inserción ≤ 0.2dB y manguito cerámico o metálico para amplio rango de temperatura
