Descripción general de la tecnología DWDM

Espaciamiento de canales ITU
Baja pérdida de inserción
Banda de paso amplia
Alto aislamiento de canal
Alta estabilidad y fiabilidad
Sin epoxi en la ruta óptica

Consultar ahora Módulo OADM 100G 200G DWDM con baja pérdida de inserción en la red de la UIT y alto aislamiento del canal para redes ópticas 0

Características y aplicaciones del módulo DWDM OADM de 100G/200G

Características	Aplicaciones
Espaciamiento de canales ITU Baja pérdida de inserción Banda de paso amplia Alto aislamiento de canal Alta estabilidad y fiabilidad Sin epoxi en la ruta óptica	Añadir/soltar canal Red DWDM Enrutamiento de longitud de onda Amplificador de fibra óptica Sistema de fibra óptica CATV

Especificaciones de rendimiento

Parámetro	4 canales	8 canales
Longitud de onda central (nm)	Cuadrícula ITU
Espaciamiento de canales (GHz)	100 / 200
Banda de paso del canal (@ancho de banda de -0,5 dB) (nm)	≥0.22(10OG)/ ≥0.5(200G)
Pérdida de inserción (dB)	ln--Drop@drop: 2.0 Add--Out@add: 2.0 ln--Out@other: 2.5	ln--Drop@drop: 3.2 Add--Out@add: 3.2 ln--Out@other: 5.0
Aislamiento @Canal de añadir/soltar (dB)	Adyacente: ≥30 No adyacente: ≥40
Sensibilidad a la temperatura de la pérdida de inserción (dB)	≤0.5
Desplazamiento de la temperatura de la longitud de onda (nm/℃)	≤0.001
Pérdida dependiente de la polarización (dB)	≤0.2
Dispersión del modo de polarización (ps)	≤0.1
Directividad (dB) (Entrada a añadir, Salida a soltar, añadir a soltar)	≥45
Pérdida de retorno (dB)	≥45
Manejo máximo de potencia (mW)	300
Temperatura de funcionamiento (℃)	-10~+70
Temperatura de almacenamiento (℃)	-40~+85
Dimensión del paquete (mm)	L100 x W80 xH10	L120 x W80 x H18

Las especificaciones anteriores son para dispositivos sin conector. Las especificaciones pueden cambiar sin previo aviso.

Información de pedido

CWDM	Espaciamiento de canales	Número de canales	1er canal	Paquete	Diámetro de la fibra	Longitud de la fibra	Conector
	1=Cuadrícula 100G 2=Cuadrícula 200G	04=4 canales 08=8 canales	21=Ch21 ... 34=Ch34 ... 60=Ch60 ...	1=Módulo de caja ABS 2=Montaje en rack 3=LGXBoX 4=Caja de inserción 5=Especificar	0=250μm 1=900μm 2=2.0mm 3=3.0mm	1=1m 2=2m S=Especificar	O=Ninguno 1=FC/APC 2=FC/UPC 3=SCI/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST s=Especificar

Componentes ópticos

Productos de cable ADSS

Cable ADSS de tubo suelto trenzado, totalmente dieléctrico, G.652.D, polietileno (PE) | Vaina AT (anti-seguimiento), relleno de gel, autosoportado, hilo de aramida| KEVLAR

Cable de bajada FTTH

Las redes FTTH (fibra hasta el hogar) se instalan en muchas áreas que cubren secciones interiores y exteriores y la transición entre ellas.

Cierre de empalme de fibra óptica

24/48/96/144 núcleos IP55 a IP68 PP/PC/PC+ABS Sellado retráctil por calor/Sellado mecánico CIERRE DE EMPALME ÓPTICO EN LÍNEA

Caja terminal de fibra óptica

Caja terminal de fibra óptica 4/8/12/16/24/48/96 núcleos IP55 a IP68 ABS/ABS+PC/PP+fibra de vidrio Mini/Módulo PLC Splitter CAJA TERMINAL ÓPTICA

Panel de conexión de fibra óptica

Proyecto FTTX, centros de procesamiento de datos/televisión por cable (CATV), otras aplicaciones en sistemas de fibra óptica

Latiguillo de fibra óptica

SC LC FC ST/APC UPC 0.9/2.0/3.0mm Monomodo/Multimodo PVC/LSZH Latiguillo/coletas de fibra óptica.

MTP/MPO

Latiguillo MPO hembra a MPO hembra SM 3.0mm LSZH 12 fibras MPO personalizado en metros

WDM

Baja pérdida de inserción * Banda de paso amplia * Alto aislamiento de canal 1.02±0.05 mm HDPE * Alta estabilidad y fiabilidad Polietileno modificado * Sin epoxi en la ruta óptica Lámina de PET

Adaptador de fibra óptica

SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Soldadura Simetría Plástico/Híbrido ADAPTADOR/ACOPLADOR ÓPTICO

Atenuador de fibra óptica

1310-1550nm 2/3/5/7/10 dB SC LC FC ST/APC UPC Baja pérdida de inserción Alta pérdida de retorno ATENUADOR ÓPTICO

Conector de fibra óptica

SC LC FC ST/APC UPC SX/DX 0.9/2.0/3.0mm Virola prepulida/CONECTOR DE EMPALME ÓPTICO DE MONTAJE EN CAMPO RÁPIDO

Infraestructura de cableado

Latiguillo de cobre

24/26AWG CAT5E/CAT6/CAT6A/CAT7/CAT8 UTP/FTP/SFTP CCA/BC PVC/LSZH RJ45 FU a 50U Latiguillo de cobre

Cables Ethernet a granel

Cables CAT 5e a granel, cables CAT 6, cables CAT 6a, cables CAT7, cables Cat 8, etc.

Armario de rack de servidor/red

Serie VE/603/IDC/601S/PE/TE SPCC Acero laminado en frío Armario de rack de servidor/red de alta capacidad de carga

Armario de rack de montaje en pared

Serie SE/EW/SA/SB/SQ/VA SPCC Acero laminado en frío Armario de rack de montaje en pared de excelente compresión

Panel de conexión de cobre

CAT5E/CAT6/CAT6A 0.5/1/2U 8/12/24/25/48/50/72 puertos UTP/FTP panel de conexión en blanco a juego con armarios de 19"/10"

Enchufe modular

Enchufe modular (RJ45, RJ11, GG45, TERA)

Placas frontales

CAT5E/CAT6/CAT6A 0.5/1/2U 8/12/24/25/48/50/72 puertos UTP/FTP panel de conexión en blanco a juego con armarios de 19″/10″

Conectores Keystone

Encajan en una placa de pared o panel de conexión Keystone estándar, lo que permite una instalación fácil y flexible en una variedad de entornos de red

Lugar de origen:	CHINA
Nombre de la marca:	HELLOSIGNAL

Cantidad de orden mínima:	sin límite
Detalles de empaquetado:	10 PC/bolsas de plástico
Tiempo de entrega:	Normalmente 10 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Longitud de onda central (NM):	Rejilla del ITU	Espaciamiento de canal (gigahertz):	100 /200
Directividad (DB):	≥45	Pérdida de retorno (DB):	≥45
Manejo de la potencia máximo (mW):	300
Resaltar:	Módulo UIT Grid DWDM OADM , Multiplexor óptico de adición y caída de baja pérdida de inserción , Multiplexor por división de longitud de onda con aislamiento de canal alto

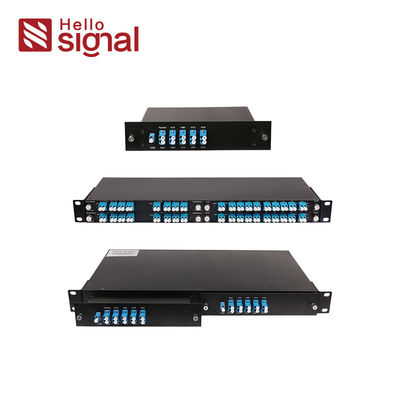

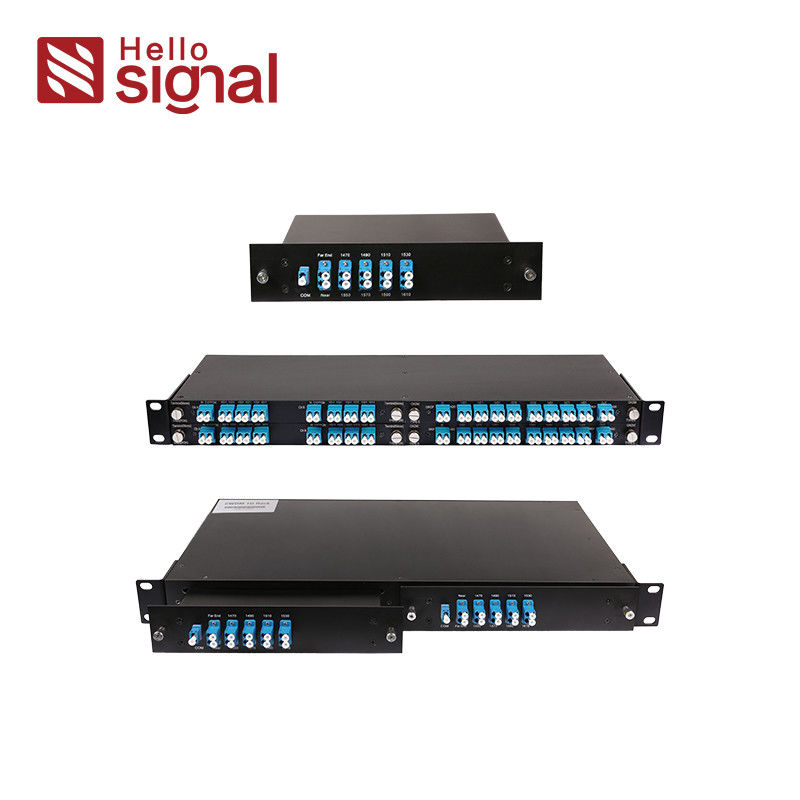

Módulo OADM 100G 200G DWDM con baja pérdida de inserción en la red de la UIT y alto aislamiento del canal para redes ópticas
