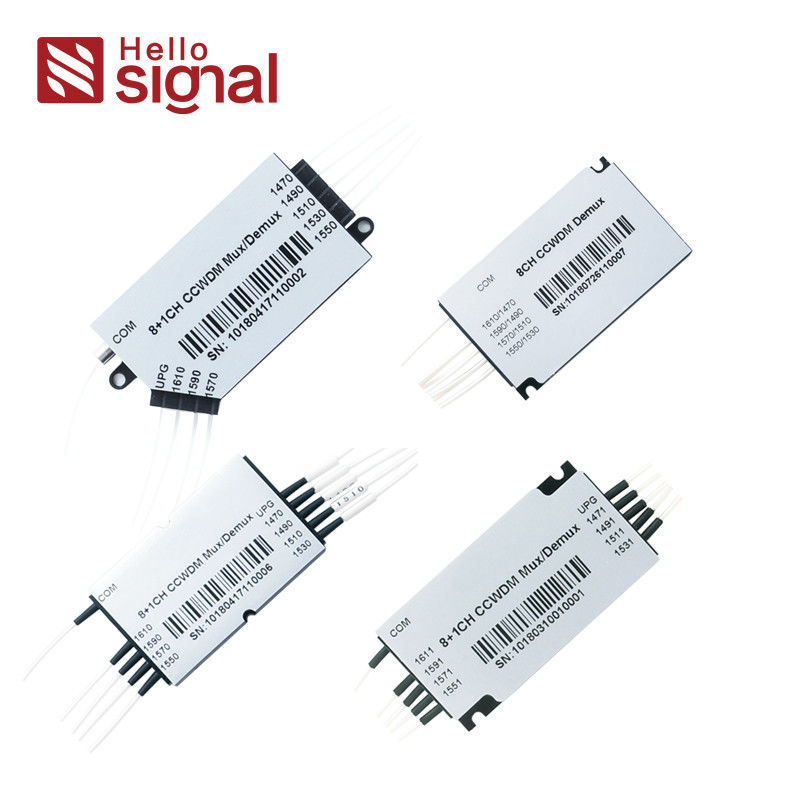

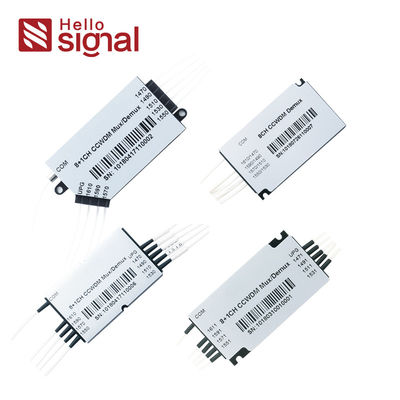

Módulo Mini CWDM de 4,8,18 canales

Tecnología DWDM

Espaciamiento de canales ITU
Baja pérdida de inserción
Banda de paso amplia
Alto aislamiento de canal
Alta estabilidad y fiabilidad
Sin epoxi en la ruta óptica

Consultar ahora 4,8Módulo mini CWDM de 18 canales con baja pérdida de inserción, aislamiento de canales altos y vía óptica libre de epoxi 0

Descripción general del producto

Características principales

Baja pérdida de inserción
Banda de paso amplia
Alto aislamiento de canal
Alta estabilidad y fiabilidad
Sin epoxi en la ruta óptica

Aplicaciones

Monitorización de línea
Red WDM
Telecomunicaciones
Aplicación celular
Amplificador de fibra óptica
Red de acceso

Especificaciones de rendimiento

Parámetro	Especificación
Número de canales	4 \| 8 \| 8+E1 \| 8+E2 \| 18
Longitud de onda central (nm)	1270~1610 o 1271~1611
Espaciamiento de canales (nm)	20
Banda de paso (nm)	Canales: ±6.5
Aislamiento (dB)	Adyacente: ≥30 No adyacente: ≥40 Puerto de actualización: ≥15
Pérdida de inserción (dB)	Canales: 1.0 \| 1.5 \| 1.5 \| 1.5 \| 3.0
Tipo de fibra	Corning SMF-28 con tubo holgado de 900um
Pérdida dependiente de la polarización (dB)	≤0.2
Dispersión del modo de polarización (ps)	≤0.1
Directividad (dB)	≥50
Pérdida de retorno (dB)	≥45
Manejo máximo de potencia (mW)	500
Temperatura de funcionamiento (℃)	-10~+70
Temperatura de almacenamiento (℃)	-40~+85
Dimensión del paquete (mm)	8+1CH: L44 x W28x H6.2 o L44 x W25 x H6.2 o L54 x W32 x H7.4 18CH: L50 x W50 x H6

Información de pedido

Número de canales	Puerto Express	1er Canal	Paquete	Diámetro de la fibra	Longitud de la fibra	Conector
04=4 Canales	0=Ninguno	27=1270nm	1=44x28x6.2	0=250μm	1=1m	O=Ninguno
08=8 Canales	1=1310(±50nm)	...	2=44x25x6.2	1=900μm	2=2m	1=FC/APC
...	2=(1260~1458nm)	47=1470nm	3=54x32x7.4		S=Especificar	2=FC/UPC
08=8 Canales	s=Especificar	49=1490nm	4=50x50x6			3=SCI/APC
		...	5=Especificar			4=SC/UPC
		61=1610nm				5=LC/APC
						6=LC/UPC
						7=ST
						s=Especificar
