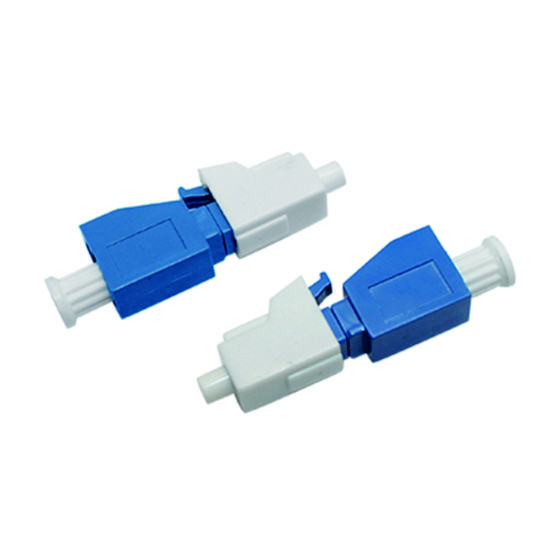

Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción

LC/UPC 3dB Fiber Optical Attenuator for 1310-1550nm Wavelength with Low Insertion Loss
LC/UPC 3dB Fiber Optical Attenuator for 1310-1550nm Wavelength with Low Insertion Loss
Informacion basica
Lugar de origen: China
Nombre de la marca: Zion communication
Número de modelo: Atenuador óptico de la fibra
Cantidad de orden mínima: 20pcs
Detalles de empaquetado: 10 PC/bolsas de plástico
Tiempo de entrega: Normalmente 25 días recibieron después el depósito.
Condiciones de pago: T/T
Capacidad de la fuente: Ningún límite
Mejor precio Contactar ahora
Información detallada
Longitud de onda de funcionamiento (NM): 1310-1550 Pérdida de inserción (DB): ≤ 0,6
Pérdida de retorno (DB): ≥45 Temperatura de funcionamiento (℃): -5 ~ +65
Resaltar:

Atenuador óptico de la fibra

,

Atenuador de la fibra óptica

Descripción de producto

Atenuador óptico de fibra LC/UPC 3dB
Descripción general del producto

El atenuador de fibra óptica de ZION COMMUNICACIONES es un dispositivo óptico diseñado para reducir la energía de la señal óptica. Atenúa eficazmente la potencia óptica de entrada para evitar la distorsión en los receptores ópticos causada por niveles excesivos de potencia de entrada.

Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 0
Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 1
Identificación del producto
Código de SiónDescripción de Sión
7236004Atenuador óptico de fibra LC/UPC 3dB
Aplicaciones

Este dispositivo óptico pasivo es esencial para depurar el rendimiento de la energía óptica, calibrar instrumentos de fibra óptica y atenuar señales de fibra óptica en sistemas de comunicación. El producto utiliza fibra atenuante dopada con iones metálicos para ajustar con precisión la potencia óptica a los niveles requeridos.

  • Sistemas de comunicación por fibra óptica.
  • Redes CATV de fibra óptica
  • Medición de dispositivos ópticos de alta potencia.
  • Atenuación de la potencia de entrada para evitar la distorsión del receptor
Tipos de conectores
Tipo de conectorDescripción
LC, SC, FC, STDisponible en varias configuraciones de conectores para adaptarse a diferentes requisitos de interfaz
Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 2
Conector LC

Utilizado en interfaces de fibra LC, se conecta a módulos SFP con un mecanismo de cierre de conector modular (RJ) fácil de operar. Comúnmente utilizado en enrutadores.

Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 3
Conector SC

Aplicado a interfaces de fibra SC, presenta un diseño plano similar al RJ-45 pero con contactos de cobre. Identificado por columnas internas de cobre.

Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 4
Conector FC

Aplicado a interfaces de fibra FC, presenta refuerzo de funda metálica con cierre de tensor. Normalmente se utiliza en marcos de distribución ODF.

Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 5
Conector ST

Aplicado a interfaces de fibra ST, comúnmente utilizadas en marcos de distribución de fibra. Presenta una carcasa redonda con cierre de tensor, que se utiliza a menudo para conexiones 10Base-F.

Especificaciones técnicas
ParámetroFC, SC, LC, ST
Longitud de onda operativa (nm)1310-1550
Pérdida de inserción (dB)≤ 0,6
Pérdida de retorno (dB)≥45
Repetibilidad (dB)≤ 0,2
Resolución (dB)≤ 0,1
Pérdida dependiente de la longitud de onda (dB)WDL≤ 0,3 (Banda C+L)
Pérdida dependiente de la polarización (dB)PDL≤ 0,2
Pérdida dependiente de la temperatura (dB)TDL≤ 0,2
Tolerancia para atenuación de 1-5 dB (dB)±0,5
Tolerancia para atenuación de 6-30 dB (nm)±10
Durabilidad del apareamiento (ciclo)≥1000
Tiempo de respuesta (dB/ms)3
Precisión del control de atenuación (dB)±0,5
Voltaje de suministro (CC)± 5V
Temperatura de funcionamiento (°C)-5 ~ +65
Temperatura de almacenamiento (°C)-40 ~ +75
Atenuadores de fibra óptica relacionados
Código de SiónCódigo de productoDescripción de Sión
7237001ZC11FXAADXXAtenuador de fibra óptica fija enchufable LC APC hembra a LC APC macho (1-25 dB)
7237002ZC11FXBBDXXAtenuador de fibra óptica fija enchufable LC UPC hembra a LC UPC macho (1-25 dB)
7237003ZC11FXCCDXXAtenuador de fibra óptica fija enchufable SC APC hembra a SC APC macho (1-25 dB)
7237004ZC11FXDDDXXAtenuador de fibra óptica fija enchufable SC UPC hembra a SC UPC macho (1-25 dB)
7237005ZC12FXEEDXXAtenuador de fibra óptica fija enchufable ST APC hembra a ST APC macho (1-25 dB)
7237006ZC11FXFFDXXAtenuador de fibra óptica fija enchufable ST UPC hembra a ST UPC macho (1-25 dB)
7237007ZC11FXGGDXXAtenuador de fibra óptica fija enchufable FC APC hembra a FC APC macho (1-25 dB)
7237008ZC11FXHHDXXAtenuador de fibra óptica fija enchufable FC UPC hembra a FC UPC macho (1-25 dB)
7237009ZC11FXIIDXXAtenuador de fibra óptica fija enchufable MU APC hembra a MU APC macho (1-25 dB)
7237010ZC12FXJJDXXAtenuador de fibra óptica fija enchufable MU UPC hembra a MU UPC macho (1-25 dB)
7237011ZC11FXKKDXXAtenuador de fibra óptica fija enchufable E2000 APC hembra a E2000 APC macho (1-25 dB)
7237012ZC11FXLLDXXAtenuador de fibra óptica fija enchufable E2000 UPC hembra a E2000 UPC macho (1-25 dB)
7237013ZC12FXMMDXXAtenuador de fibra óptica 8F MPO (hembra) a MPO (macho) (1-20 dB)
7237014ZC11FXNNDXXAtenuador de fibra óptica 12F MPO (hembra) a MPO (macho) (1-20 dB)
7237015ZC11FXOODXXAtenuador de fibra óptica 24F MPO (hembra) a MPO (macho) (1-20 dB)
Servicios OEM/ODM

ZION Communication ofrece servicios integrales de OEM/ODM respaldados por nuestro equipo profesional de I+D:

  • Logotipo personalizado
  • Impresión en cable
  • Etiqueta/bolsa de PE/diseño de cartón
  • Diferentes colores y diferentes longitudes disponibles
Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 6
7237005

ZC12FXEEDXX - Atenuador de fibra óptica fija enchufable ST APC hembra a ST APC macho (1-25 dB)

Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 7
7237004

ZC11FXDDDXX - Atenuador de fibra óptica fija enchufable SC UPC hembra a SC UPC macho (1-25 dB)

Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 8
7237003

ZC11FXCCDXX - Atenuador de fibra óptica fija enchufable SC APC hembra a SC APC macho (1-25 dB)

Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 9
7237002

ZC11FXBBDXX - Atenuador de fibra óptica fija enchufable LC UPC hembra a LC UPC macho (1-25 dB)

Atenuador óptico de fibra LC/UPC 3dB para longitud de onda de 1310-1550nm con baja pérdida de inserción 10
7237001

ZC11FXAADXX - Atenuador de fibra óptica fija enchufable LC APC hembra a LC APC macho (1-25 dB)
