| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Zion communication OR OEM |
| Certificación: | CE, ROHS, VDE, UL |
| Número de modelo: | Instalación aérea GYFC8Y53 |
| Cantidad de orden mínima: | el 100km |
| Detalles de empaquetado: | 2000M / Carrete/cartón de madera |
| Tiempo de entrega: | Normalmente 20 días laborables |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | El 1500KM/mes |
| Fibra: | G.652.D, G.655, 50/125um, 62.5/125um | Miembro de fuerza central: | GFRP |
|---|---|---|---|
| Tubo flojo: | Termoplástico | Chaqueta: | PE |
| Mensajero: | Alambres de acero trenzados | Paquete: | Carrete de madera, Φ280*280mm |
| Alta luz: | Cuadro doble 8 de la fibra óptica de la envoltura,Cuadro 8 instalación aérea de la fibra óptica |
||

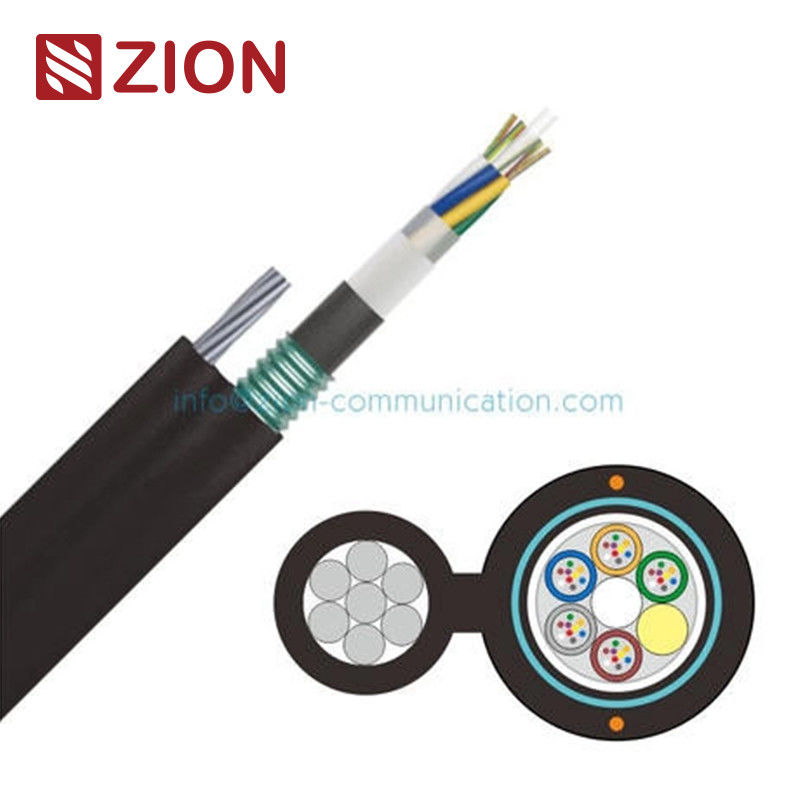

Cable óptico autosuficiente aéreo de la instalación Figure-8 de la envoltura del doble de GYFC8Y53 FRP CSM
|
GYFC8Y53 Cable aéreo de la fibra óptica de la instalación de la envoltura del doble de FRP CSM |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
| Uso: | |||||||||||||||||||||||||
| Alta resistencia del agolpamiento de la resistencia de alta resistencia | |||||||||||||||||||||||||
| Diseño de la base, fáciles semisecos para la instalación y el empalme | |||||||||||||||||||||||||
| Instalación aérea autosuficiente | |||||||||||||||||||||||||
| Características: | |||||||||||||||||||||||||
| G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
| Atenuación | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
| @1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
| @1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
| Ancho de banda | @850nm | - | - | ≥500 megaciclo · kilómetro | ≥200 megaciclo · kilómetro | ||||||||||||||||||||
| @1300nm | - | - | ≥1000 megaciclo · kilómetro | ≥600 megaciclo · kilómetro | |||||||||||||||||||||
| Polarización modo dispersión |
fibra lndividual | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
| Valor del vínculo del diseño (M=20, EL Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
| Datos técnicos: | |||||||||||||||||||||||||
| Artículo | Contenido | Valor | |||||||||||||||||||||||
| Cuenta de la fibra | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
| Tubo flojo | Pertube de los tubes*fibres de No.of | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | |||||||||||||||||||
| Diámetro externo (milímetros) | 1,9 | 2,4 | 2,4 | 2,4 | 2,4 | ||||||||||||||||||||
| Miembro de fuerza central | Material | FRP | |||||||||||||||||||||||
| Diámetro (milímetros) | 2,0 | 2,0 | 2,6 | 2,6 | 2,6 | ||||||||||||||||||||
| Diámetro revestido del CSM (milímetros) | - | - | - | 4,2 | 4,8 | ||||||||||||||||||||
| Agua que bloquea el material | Material | Agua que bloquea la cinta y el hilado | |||||||||||||||||||||||
| Envoltura interna | Grueso (milímetros) | Nominal: 1,0 | |||||||||||||||||||||||
| Armadura | Material | Cinta de acero de Corugated | |||||||||||||||||||||||
| Mensajero Wire | Estructura y diámetro (milímetros) | 7*1.6 | |||||||||||||||||||||||
| Envoltura externa | Grueso (milímetros) | Nominal: 2,0 | |||||||||||||||||||||||
| Diámetro del cable (milímetro) aproximadamente. | 13.4/*24.4m m | 15.0/*26.0m m | 15.4/*26.4m m | 16.8/*27.8m m | 20.2/*31.2m m | ||||||||||||||||||||
| Peso del cable (kg/km) aproximadamente. | 270 | 320 | 350 | 390 | 420 | ||||||||||||||||||||
| Gama de temperaturas de funcionamiento (℃) | -40~+70 | ||||||||||||||||||||||||
| Largo plazo del cortocircuito de la resistencia a la tensión (N) | 8000/2700 | ||||||||||||||||||||||||
| Machaque el resistanoe ponen en cortocircuito/a largo plazo (N/100mm) | 3000/900 | ||||||||||||||||||||||||
| El arreglo del color de la fibra y del tubo se especifica en la tabla de la identificación de color. | |||||||||||||||||||||||||
| La otra estructura y masa lineal están también disponibles según requisitos de cliente. | |||||||||||||||||||||||||
