| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Zion communication OR OEM |
| Certificación: | CE, RoHS, VDE, UL, CUL, LPCB |
| Número de modelo: | Cable de la batería del PVC |
| Cantidad de orden mínima: | 20 kilómetros |
| Detalles de empaquetado: | el 100M, los 200M, rollo, cartón |
| Tiempo de entrega: | 25 días laborables |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | El 1000KM/mes |
| Conductor: | Conductor de cobre flexible adicional de la clase 6 | Aislamiento: | TPE (elastómero termoplástico) |
|---|---|---|---|
| Envoltura: | PVC (cloruro de polivinilo) |
| Cable de la batería del PVC | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| Uso: | Estándares del cable: | ||||||||||||||||||||||||

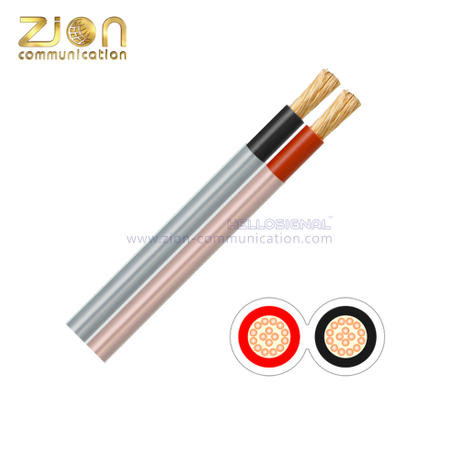

| El cable de la batería del PVC tiene una amplia gama de usos adentro Sistemas de batería de DC en la industria del automóvil, procese la industria del control y es ampliamente utilizado adentro automatización. Se utiliza para proporcionar poder a variedad de vehículos y de conexión eléctricos a los sistemas de transportador DC-actuados etc. El cable de la batería del PVC es un flexible doble-aislado el cable del gemelo-corazón puso para arriba en una figura de 8 configuraciones con una envoltura externa clara. Para interior o el uso al aire libre en el seco o mojado. |
Figura de la configuración de 8 envolturas basada encendido VDE0250 |
||||||||||||||||||||||||
| EN 60332-1-2 DE LAS BS | |||||||||||||||||||||||||
| Descripción de producto: | |||||||||||||||||||||||||
| Conductor | Conductor de cobre flexible adicional de la clase 6 | ||||||||||||||||||||||||
| Aislamiento | TPE (elastómero termoplástico) | ||||||||||||||||||||||||
| Material de la envoltura | PVC (cloruro de polivinilo) | ||||||||||||||||||||||||
| Características: | |||||||||||||||||||||||||
| Grado Uo/U del voltaje | 450/750V | ||||||||||||||||||||||||
| Grado de la temperatura | Doblado: -20°C a +70°C | ||||||||||||||||||||||||
| Radio de doblez mínimo | Doblado: diámetro total de 6 x | ||||||||||||||||||||||||
| Identificación de la base: | |||||||||||||||||||||||||
| Base: | Negro | Rojo | |||||||||||||||||||||||
| Dimensiones: | |||||||||||||||||||||||||
| Zion Code | No. De Corazones |
Superficie transversal nominal (mm2) | Grueso nominal del aislamiento (milímetros) | Grueso nominal de la envoltura (milímetro) |
Diámetro total nominal (milímetro) |
Peso nominal (Kg/Km) |
|||||||||||||||||||
| 7195-2×2.5 | 2 | 2,50 | 1,00 | 1,0 | 4,4 x 10,8 | 90,0 | |||||||||||||||||||
| 7195-2×4 | 2 | 4,00 | 1,00 | 1,0 | 6,5 x 14,5 | 120,0 | |||||||||||||||||||
| 7195-2×6 | 2 | 6,00 | 1,00 | 1,0 | 7,1 x 15,5 | 190,0 | |||||||||||||||||||
| 7195-2×10 | 2 | 10,00 | 1,00 | 1,2 | 7,9 x 17,6 | 294,0 | |||||||||||||||||||
| 7195-2×16 | 2 | 16,00 | 1,00 | 1,2 | 10 x 21,5 | 420,0 | |||||||||||||||||||
| 7195-2×25 | 2 | 25,00 | 1,10 | 1,3 | 11,2 x 24,3 | 627,0 | |||||||||||||||||||
| 7195-2×35 | 2 | 35,00 | 1,10 | 1,3 | 12,4 x 25,9 | 824,0 | |||||||||||||||||||
| 7195-2×50 | 2 | 50,00 | 1,20 | 1,4 | 14,5 x 30,5 | 1132,0 | |||||||||||||||||||
| 7195-2×70 | 2 | 70,00 | 1,60 | 1,6 | 17,2 x 36,5 | 1600,0 | |||||||||||||||||||
| 7195-2×95 | 2 | 95,00 | 1,60 | 1,0 | 18,4 x 38,6 | 2080,0 | |||||||||||||||||||
| * conductores de cobre flexibles de la clase 6 para la sola base y los cables multifilares | |||||||||||||||||||||||||
| Conductores: | |||||||||||||||||||||||||
| Superficie transversal nominal (milímetro2) | Diámetro máximo de alambres en el conductor (milímetros) | Resistencia máxima del℃ Ohms/km de At 20 del conductor | |||||||||||||||||||||||
| Alambres llanos | |||||||||||||||||||||||||
| 2,5 | 0,16 | 7,980 | |||||||||||||||||||||||
| 4 | 0,16 | 4,950 | |||||||||||||||||||||||
| 6 | 0,21 | 3,300 | |||||||||||||||||||||||
| 10 | 0,21 | 1,910 | |||||||||||||||||||||||
| 16 | 0,21 | 1,210 | |||||||||||||||||||||||
| 25 | 0,21 | 0,780 | |||||||||||||||||||||||
| 35 | 0,21 | 0,554 | |||||||||||||||||||||||
| 50 | 0,31 | 0,386 | |||||||||||||||||||||||
| 70 | 0,31 | 0,272 | |||||||||||||||||||||||
| 95 | 0,31 | 0,206 | |||||||||||||||||||||||
| * conductores de cobre flexibles de la clase 6 para la sola base y los cables multifilares | |||||||||||||||||||||||||
| * la tabla antedicha está de acuerdo con EN 60228 (previamente BS 6360) de las BS | |||||||||||||||||||||||||
| Capacidad de carga actual | |||||||||||||||||||||||||
| No. De corazones | Superficie transversal nominal (mm2) | GRADO ACTUAL EN 60ºC Amperios |
|||||||||||||||||||||||
| 2 | 2,5 | 32,0 | |||||||||||||||||||||||
| 2 | 4,0 | 42,0 | |||||||||||||||||||||||
| 2 | 6,0 | 54,0 | |||||||||||||||||||||||
| 2 | 10,0 | 73,0 | |||||||||||||||||||||||
| 2 | 16,0 | 98,0 | |||||||||||||||||||||||
| 2 | 25,0 | 129,0 | |||||||||||||||||||||||
| 2 | 35,0 | 158,0 | |||||||||||||||||||||||
| 2 | 50,0 | 198,0 | |||||||||||||||||||||||
| 2 | 70,0 | 245,0 | |||||||||||||||||||||||
| 2 | 95,0 | 292,0 | |||||||||||||||||||||||
