Lugar de origen: | China |
---|---|
Nombre de la marca: | Zion communication OR OEM |
Certificación: | CE, ROHS, VDE, UL |
Número de modelo: | Unidad aire-soplada micro de la fibra |
Cantidad de orden mínima: | 10 KILÓMETROS |
Detalles de empaquetado: | el 1000M o los 2000M/tambor de madera |
Tiempo de entrega: | Normalmente 25 días laborables |
Condiciones de pago: | T/T, L/C |
Capacidad de la fuente: | El 1000KM/mes |
Fibra óptica: | IEC 60793-2-50 DEL、 G.657 DE ITU-T G.652 | Cable de Optica: | IEC 60794-5 DEL、 DEL IEC 60794-1-2 |
---|---|---|---|
Paquete: | el 1000M o los 2000M/tambor de madera | Certificación: | CE, ROHS, VDE, UL |
Alta luz: | Unidad soplada de la fibra del aire micro,Cable de fribra óptica soplado del aire del IEC 60794-1-2,Cable de fribra óptica soplado del aire de ITU-T G.652 |
Cable de fribra óptica soplado Aire-soplado micro del aire de la unidad de la fibra (MABFU)
Unidad aire-soplada micro de la fibra (MABFU) | |||||||||||
Introducción: | |||||||||||
MABFU es la parte importante del cable soplado de la fibra del aire, y es el producto más popular de los cables des fibra óptica interiores para el cableado genérico en mercado global, especial en Europa, Japón, Corea del Sur y así sucesivamente. El MABFU es el producto en el cual con de diámetro bajo, ligero, altamente flexibilidad y tiesura apropiada, y él puede estar soplado el microduct de 5.0/3.5m m. Las fibras están cubiertas con una resina de acrilato suave que proporcione dimensional y termal excelentes la estabilidad para amortiguar las fibras, además, la resina puede ser pelada fácilmente en la conexión de las fibras. La envoltura externa es termoplástico que está de fricción baja. La superficie de la envoltura se diseña con los surcos especiales, comparados a la superficie del cable de fibra óptica tradicional, proporciona no sólo el nivel de la protección mecánica, pero también el funcionamiento que sopla perfecto. |
|||||||||||
Características y ventajas: | |||||||||||
●2,4,6,8 y 12 opciones de las fibras. ●Estructura estable, buen funcionamiento mecánico y de la temperatura. ●Diseñado con los surcos especiales avanzar distancia que sopla. ●Tiesura ligera y apropiada, instalación de la repetición. ●Diseñado sin el gel, el desmontaje fácil y la dirección. ●Mejore la ventaja de los costes comparada al producto tradicional. ●Accesorios completos, menos mano de obra, un tiempo de instalación más bajo. |
|||||||||||
Estándares: | |||||||||||
Salvo especificación de lo contrario en esta especificación, todos los requisitos estarán principalmente de acuerdo con las especificaciones estándar siguientes. |
|||||||||||
Fibra óptica: | ITU-T G.652, G.657 IEC 60793-2-50 | ||||||||||
Cable de Optica: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

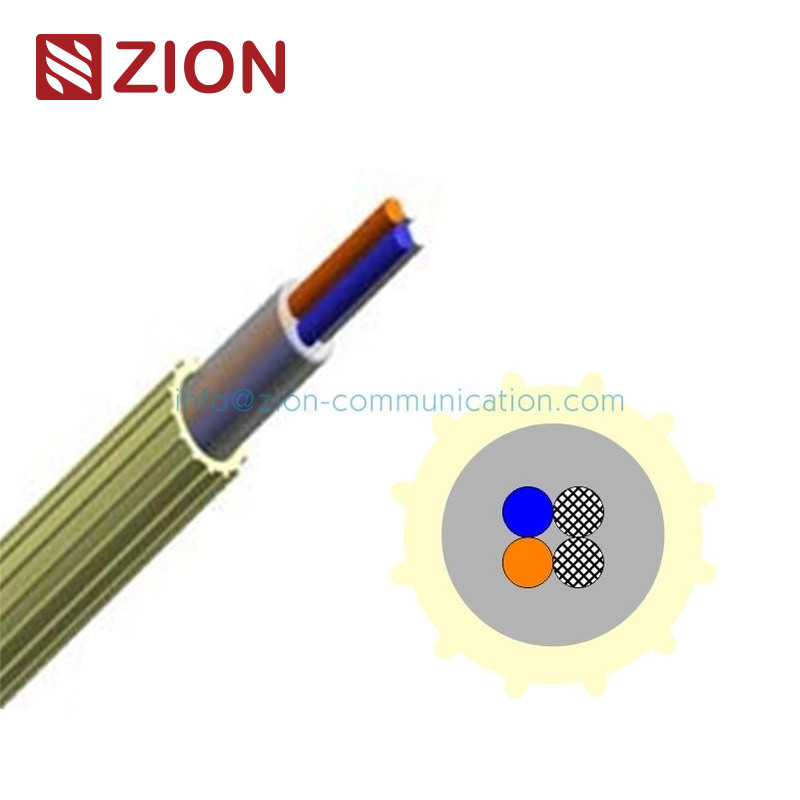

Corte transversal: | |||||||||||
1, fibra óptica 2, resina 3, +2"” Fibress llenado 4, envoltura baja 5, surco de la fricción |
|||||||||||
Funcionamiento básico | |||||||||||
Masa lineal | 2 fibras | 4 fibras | 6 fibras | 8 fibras | 12 fibras | ||||||
Diámetro externo (milímetros) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
Peso (g/m) | 1,0 | 1,0 | 1,3 | 1,8 | 2,2 | ||||||
Radio de Min Bend (milímetros) | 50 | 50 | 60 | 80 | 80 | ||||||
Temperatura | Almacenamiento: - 30℃ ~ operación de +70℃: - 30℃ ~ instalación de +70℃: - 5℃ ~ +50℃ | ||||||||||
Vida de servicio de cable | 25 años | ||||||||||
Nota: Se recomienda que la estructura de la unidad de 2 fibras consiste en 2 fibras llenadas, para él se prueba esa unidad de 2 fibras con 2 fibras llenadas es mejor que la que está con cero o uno llenó la fibra en el funcionamiento que soplaba y la pelar-capacidad de la fibra |
|||||||||||
Parámetro de prueba | |||||||||||
Atenuación de la unidad de la fibra | |||||||||||
Tipo de la fibra | SM G.652D, G.657.A1 | ||||||||||
Atenuación | los 0.40dB/km @1310nm máximo | ||||||||||
los 0.30dB/km @1550nm máximo | |||||||||||
Prueba que sopla | |||||||||||
Masa lineal | 2 fibras | 4 fibras | 6 fibras | 8 fibras | 12 fibras | ||||||
Equipo de prueba | PLUMETTAZ: UM25, ERICSSON: F, CATWAY: FBT-1.1 | ||||||||||
Conducto estándar | 5.0/3.5 milímetros | ||||||||||
Presión | 7bar/10bar | ||||||||||
Distancia que sopla típica | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/800 m | ||||||
Tiempo que sopla típico | 10min/18min | 10min/18min | 12min/18min | 13min/18min | minuto 15min/18 | ||||||
Funcionamiento mecánico | |||||||||||
Prueba | Estándar | Parámetros | Resultados de la prueba | ||||||||
Tensión | EN 18700 A1/501 IEC 60794-1-2-E1 |
La carga es 1×W | Atenuación adicional ≤0.05dB después de prueba |
||||||||
Curva | IEC 60794-1-2--E11A | Diam 40mm×3turns 5 ciclos en 20℃ |
Atenuación adicional ≤0.05dB, después de la prueba | ||||||||
Agolpamiento | IEC 60794-1-2-E3 | 100 N, 60s | Atenuación adicional ≤0.05dB, después de la prueba | ||||||||
Toda la prueba óptica procedió en 1550 nanómetro | |||||||||||
Funcionamiento del ambiente | |||||||||||
Prueba | Estándar | Parámetros | Resultados de la prueba | ||||||||
Ciclo de la temperatura | IEC 60794-1-2-F1 | -30℃, +70℃, (2 ciclos) |
Atenuación absoluta ≤0.5dB/km, durante prueba Atenuación adicional ≤0.1dB/km, durante y después de la prueba |
||||||||
El agua empapa | IEC 60794-5 | 1000 horas en agua, 18℃~22℃ |
(Prueba después del ciclo de los temporeros) ≤0.07dB/km El cambio comparó para comenzar valor |
||||||||
Ciclo de calor húmedo | IEC 60068-2-38 | 25℃, 65℃, 25℃, 65℃, 25℃, - 10℃, 25℃ |
Atenuación absoluta ≤0.5dB/km, durante prueba Atenuación adicional ≤0.1dB/km, durante y después de la prueba |
||||||||
Toda la prueba óptica procedió en 1550 nanómetro | |||||||||||
Código de color de la fibra | |||||||||||
No. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
Color | Azul | Naranja | Verde | Brown | Gris | Blanco | |||||
No. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
Color | Rojo | Negro | Amarillo | Violeta | Rosa | Aguamarina | |||||
Color de la envoltura | |||||||||||
●Amarillo | |||||||||||
Longitud de entrega | |||||||||||
Las longitudes de entrega estándar son los 1000m, los 2000m, los 3000m, los 4000m, los 6000m con una tolerancia de -0.5~+1%. Para más opciones, entre en contacto con por favor el servicio de atención al cliente. |
|||||||||||
Empaquetado | |||||||||||
El arrollar libre en la cacerola. | |||||||||||
Masa lineal | Longitud (m) |
Pan Size Φ×H (milímetro) |
Peso (Grueso) (kilogramo) |
||||||||
2~4 fibras | 2000 m | φ510 × 200 | 8,0 | ||||||||
4000 m | φ510 × 200 | 10,0 | |||||||||
6000 m | φ510 × 300 | 13,0 | |||||||||
6 fibras | 2000 m | φ510 × 200 | 9,0 | ||||||||
4000 m | φ510 × 300 | 12,0 | |||||||||
8 fibras | 2000 m | φ510 × 200 | 9,0 | ||||||||
4000 m | φ510 × 300 | 14,0 | |||||||||
12 fibras | 1000 m | φ510 × 200 | 8,0 | ||||||||
2000 m | φ510 × 200 | 10,0 | |||||||||
3000 m | φ510 × 300 | 14,0 | |||||||||
4000 m | φ510 × 300 | 15,0 | |||||||||
