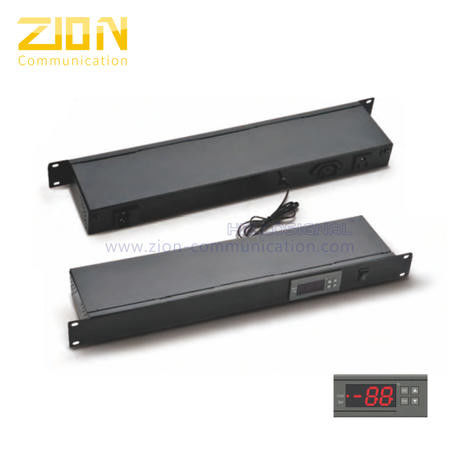

Unidad de temperatura digital TC

Accesorios para centros de datos del fabricante chino - Zion Communication

Más detalles, visite: Equipo del sistema de cobre de comunicación Zion

Descripción general del producto

Instalación en bastidor de 19"
Estructura simple, fácil instalación.
Cableado y operación sencillos
Resistencia perturbadora, marcha fiable
Salida de 2 vías (IEC320 C13 y NEMA 5-15R)

Especificaciones del modelo

Modelo No.	Tipo de conector de entrada
ZC70180101	Tipo del Reino Unido (BS1363)
ZC70180102	Tipo alemán (DIN49441)
ZC70180103	Tipo estadounidense (NEMA 5-15P)

Parámetros técnicos

Alimentación: 220VAC +10%/-15%, 50/60Hz
Rango de medición de temperatura: -50 ℃ a 99 ℃
Resolución: 1 ℃
Capacidad de contacto de salida de refrigeración: 10A/277VAC
Tiempo de retardo de error del sensor: 1 min.
Nivel seguro: IP65
Humedad de funcionamiento: 20-85% (sin condensación)
Consumo de energía: ≤3W
Rango de control de temperatura: -40 ℃ a 50 ℃
Precisión: -50 ℃ a 70 ℃, ±1 ℃; ±1℃ en otros
Puede accionar compresor monofásico ≤1/2HP
Sensor: NTC
Temperatura de funcionamiento: -30 ℃ a 75 ℃

Detalles de la operación

Operación clave

Presione ▲ para mostrar el límite superior establecido; Presione ▼ para mostrar el límite inferior establecido

Modificar el valor del conjunto de parámetros

Presione SET durante más de 3 segundos para ingresar al estado de modificación de parámetros. Presione ▲ o ▼ para navegar por los elementos del menú; presione SET para mostrar el valor del parámetro actual.

Ajuste de parámetros

Presione SET y ▲ o ▼ simultáneamente para ajustar los valores de los parámetros. Mantenga presionado durante más de 1 segundo para un ajuste rápido. Presione RST o espere 30 segundos para guardar los cambios.

Restablecimiento de parámetros

Si la configuración del parámetro es incorrecta en el inicio (el LED muestra E1 con un timbre), presione SET para restaurar la configuración predeterminada.

Funciones de pulsación de teclas

Pulsación de tecla	Modo normal	Modo de modificación de parámetros
COLOCAR	Comprobar el tiempo de protección del compresor.	Mostrar el valor establecido en el menú actual
CONFIGURAR (3 segundos)	Introducir modificación de parámetros
primero	Compruebe que la temperatura exceda el valor	Salir de la modificación de parámetros
▲	Comprobación de límites superiores de temperatura	Los elementos del menú van hacia atrás
▼	Comprobación de límites inferiores de temperatura	Los elementos del menú avanzan
FIJAR+▲		Los valores de los parámetros aumentan gradualmente
FIJAR+▼		Los valores de los parámetros disminuyen en grados.

Funciones de salida de control

Control del compresor

El compresor arranca cuando la temperatura excede el límite superior y se detiene cuando está por debajo del límite inferior. Durante un error del sensor, el compresor funciona en un ciclo de encendido de 15 minutos y apagado de 30 minutos. El reinicio del compresor requiere que se complete el tiempo de protección.

Sistema de alarma

El LED parpadea cuando la temperatura excede los límites establecidos. El timbre suena después del período de retardo de la alarma. Presione cualquier tecla para silenciar la alarma mientras mantiene el estado de alarma.

Descripción de la luz indicadora

Luz indicadora	Estado	Función
Fresco	Siempre encendido	Salida del compresor
Fresco	Parpadea	Retardo de salida del compresor
Colocar	Siempre encendido	Estado de modificación de parámetros

Configuración de parámetros

Artículo	Función	Rango de configuración	Unidad	Por defecto
F1	Límite superior	F2~+5	°C	-10
F2	Límite inferior	-40~F1	°C	-20
F3	Calibración de temperatura	-5~5	°C	0
F4	Tiempo de protección del compresor	0~9	mín.	3
F5	Exceder el valor de temperatura	0~50 (establezca 0 para cancelar la alarma)	°C	15
F6	Exceso de tiempo de retardo de alarma de temperatura	F2~+5	°C	20

Normas de seguridad

Peligro

Distinga adecuadamente las conexiones de sensores, alimentación y relés. Evite el cableado incorrecto o la sobrecarga. Todas las modificaciones deben realizarse con la alimentación desconectada.

Advertencia

No lo utilice en agua, ambientes húmedos, altas temperaturas, fuertes interferencias electromagnéticas o condiciones corrosivas.

Precaución

Asegúrese de que la fuente de alimentación coincida con las especificaciones de la unidad. Mantenga un voltaje estable. Mantenga el sensor y el cableado de alimentación adecuadamente separados para evitar interferencias.

Códigos de error

Código	Razón	Estado
E1	error de memoria	Alarma, la máquina no funciona.
E2	Error de sensor	Alarma, el compresor funciona proporcionalmente.
S.S	Exceso del límite de visualización de temperatura

Lugar de origen:	China
Nombre de la marca:	Zion communication OR OEM
Certificación:	ISO, CE, RoHS, UL
Número de modelo:	Equipo de Data Center

Cantidad de orden mínima:	1.000 PC
Detalles de empaquetado:	1 bolso de PC/Plastic, PCS/Carton
Tiempo de entrega:	Normalmente 10 jornadas de trabajo
Condiciones de pago:	T/T, L/C
Capacidad de la fuente:	30.000 PCS/mes
