| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | Zion communication OR OEM |
| Certificación: | CE, RoHS, VDE, UL |
| Número de modelo: | Cable FTP CAT5E+Power de la red |
| Cantidad de orden mínima: | 10 KILÓMETROS |
| Detalles de empaquetado: | los 305M, el 1000FT, carrete de madera, cartón |
| Tiempo de entrega: | 25 días laborables |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | el 1000KM/mes |
| CONDUCTOR: | 24 cobres desnudos trenzados AWG | Aislamiento: | HDPE |
|---|---|---|---|
| Drene el alambre: | 0.40±0.005m m TC | Escudo: | Hoja de Al/Pet, trenza del cobre de la cara out+Tinned de la hoja |
| Chaqueta 1: | PVC CM | ||
| Alta luz: | cable del establecimiento de una red de cat5e,cable de la cámara para exterior |
||
 |
||||||||

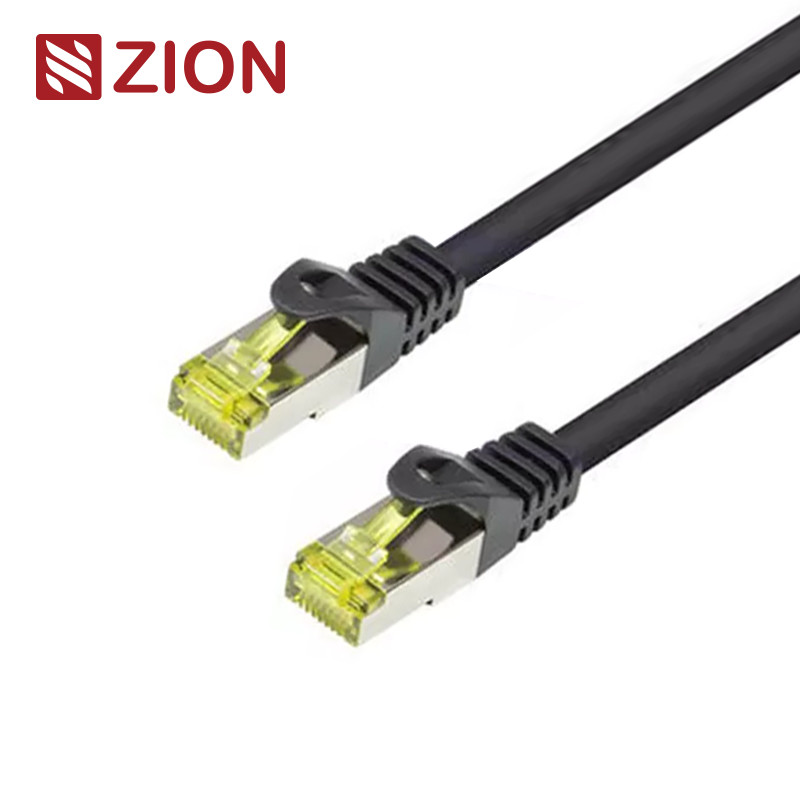

| El CAT 5E de SF/UTP torció 4 pares del cordón de remiendo | ||||||||
| CORDÓN DE REMIENDO | ||||||||
| No. 7112523 | ||||||||
| Construcción | ||||||||
| Conductor: | 24 cobres desnudos trenzados AWG | |||||||
| Pares: | 4 pares | |||||||
| Aislamiento: | HDPE | |||||||
| Colores del aislamiento: | Azul-blanco/azul, Anaranjado-blanco/naranja | |||||||
| Verde-blanco/verde, Brown-blanco/Brown | ||||||||
| Cordón del rasgón: | Algodón | |||||||
| Drene el alambre | 0.40±0.005m m TC | |||||||
| Escudo total | Hoja de Al/Pet, trenza del cobre de la cara out+Tinned de la hoja | |||||||
| Hacia fuera chaqueta: | PVC cm de 6.5±0.2 milímetro | |||||||
| Características eléctricas | ||||||||
| Impedancia | 1 - ohmios de 100MHz 100±15 | |||||||
| Resistencia de aislamiento | Los >5000MΩ*KM | |||||||
| Fuerza dieléctrica | DC 2500V 2S | |||||||
| Max.Conductor DC ℃ de la resistencia 20 |
9,5 Ohms/100m | |||||||
| Res. desequilibrio (%) | Máximo 2,5 | |||||||
| Pares a la tierra Desequilibrio de capacitancia |
330 pF/100m | |||||||
| Transferencia Impendance | 10 mOhms/m máximos @100Mhz | |||||||
| Corte transversal | ||||||||
|
|
||||||||
| Uso | ||||||||
| • Funcionamiento eléctrico garantizado para encontrar o para exceder ANSI/TIA-568B Categoría 5e y especificaciones de ISO/EIC. |
||||||||
| • Intertek independientemente probado y verificado (ETL). | ||||||||
| • Terceros probados a la conformidad del canal de la categoría 5e. | ||||||||
| • Ideal para los requisitos arquitectónicos del centro de datos. | ||||||||
| • Cable trenzado para la flexibilidad máxima. | ||||||||
| • Disponible con diverso molde del enchufe. | ||||||||
| • Disponible con diverso color del cable. | ||||||||
| • Disponible con diversa longitud. | ||||||||
| Características de funcionamiento | ||||||||
| Frecuencia | RL (mínimo) | Pérdida de inserción (máximo) | Retraso de propagación (máximo) | Posición oblicua del retraso (máximo) | DESPUÉS (Min.) | PSNEXT (mínimo) | ELNEXT (mínimo) | PSELNEXT (mínimo) |
| Megaciclo | DB | dB/100m | ns/100m | ns/100m | DB | DB | dB/100m | dB/100m |
| 1 | 17,0 | 3,0 | 555,0 | 50,0 | 60,0 | 57,0 | 57,4 | 54,4 |
| 4 | 17,0 | 4,5 | 555,0 | 50,0 | 53,5 | 50,5 | 45,4 | 42,4 |
| 8 | 17,0 | 6,3 | 555,0 | 50,0 | 48,6 | 45,6 | 39,3 | 36,3 |
| 10 | 17,0 | 7,1 | 555,0 | 50,0 | 47,0 | 44,0 | 37,4 | 34,4 |
| 16 | 17,0 | 9,1 | 555,0 | 50,0 | 43,6 | 40,6 | 33,3 | 30,3 |
| 20 | 17,0 | 10,2 | 555,0 | 50,0 | 42,0 | 39,0 | 31,4 | 28,4 |
| 25 | 16,0 | 11,4 | 555,0 | 50,0 | 40,3 | 37,3 | 29,4 | 26,4 |
| 31,25 | 15,1 | 12,9 | 555,0 | 50,0 | 38,7 | 35,7 | 27,5 | 24,5 |
| 62,5 | 12,1 | 18,6 | 555,0 | 50,0 | 33,6 | 30,6 | 21,2 | 18,5 |
| 100 | 10,0 | 24,0 | 555,0 | 50,0 | 30,1 | 27,1 | 17,4 | 14,4 |
| Nota: El tor antedicho del funcionamiento de transmisión el 100M, 20±2℃ bajo condiciones probadas. | ||||||||
| Informaciones de la orden | ||||||||
| Marcado | PVC CM del CAT 5E 4PR 24AWG de HELLOSIGNAL NO.7112523 SF/UTP Cordón de remiendo XXX (o por la petición del cliente) |
|||||||
| Paquete interno | 305m/Spool, 305m/Reel (o por la petición del cliente) | |||||||
| Paquete externo | Caja de color, plataforma (o por la petición del cliente) | |||||||
| Plazo de expedición | Normalmente 25 días después de recibieron el depósito. | |||||||
| Marca | ® DE HELLOSIGNAL U OEM | |||||||
