150/150 CY Cable de control de potencia de 600 V, multiconductor, cobre desnudo trenzado
HELLOSIGNAL 150/150 CY es un cable de potencia y control multiconductor de 600 V aprobado internacionalmente, diseñado para aplicaciones industriales.
Ver Catálogo de Cables de Potencia y Control
Aplicaciones del producto
HELLOSIGNAL® 150 es un cable multiconductor de 600 V aprobado internacionalmente con aprobaciones UL y CSA AWM y resistencia a refrigerantes/productos químicos. La versión blindada 150 CY presenta una cubierta interior de PVC y una malla trenzada de cobre estañado.
Aplicaciones recomendadas
Control y potencia en maquinaria industrial; procesamiento de alimentos y bebidas; equipos farmacéuticos; maquinaria para exportación a Europa
Construcción del cable

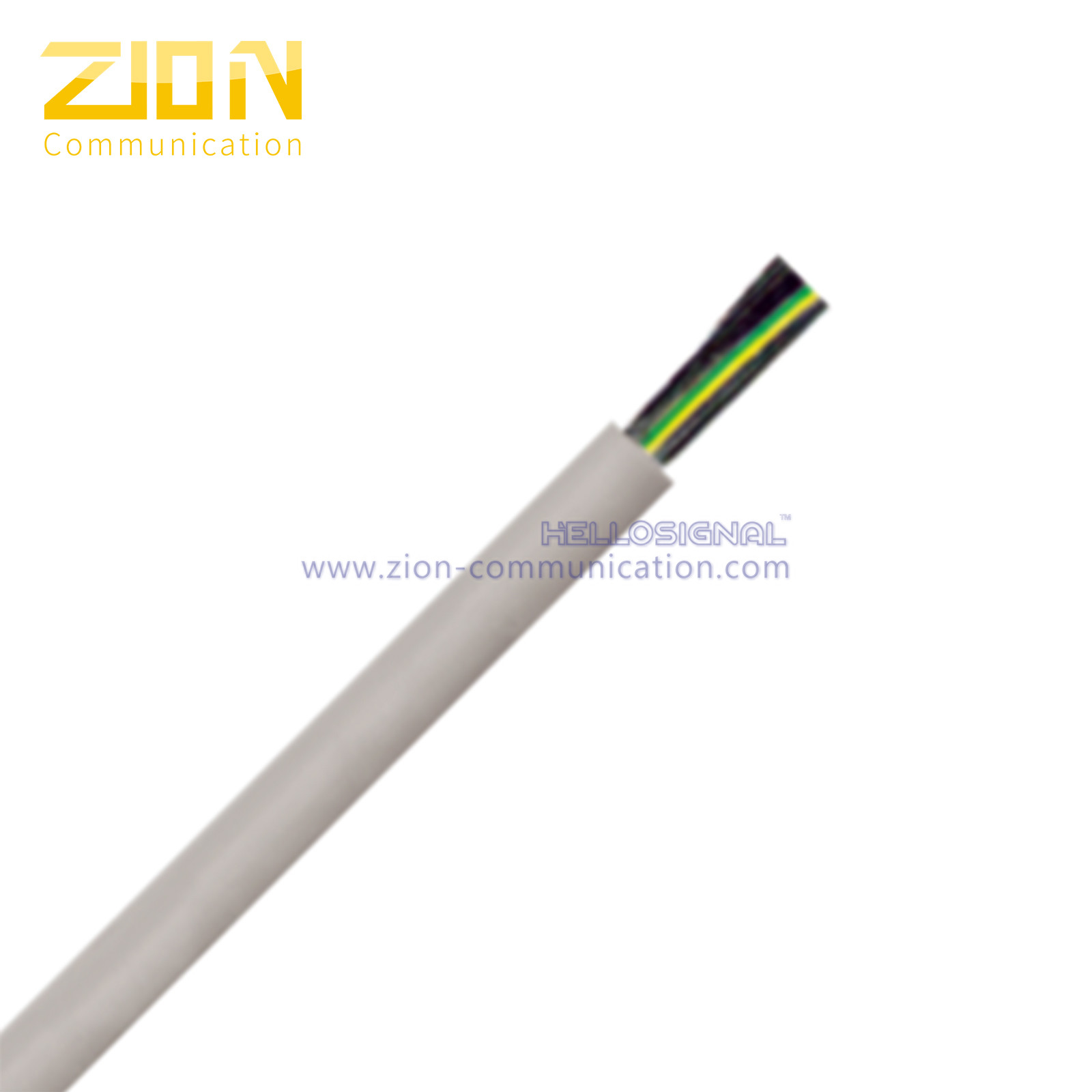

Construcción sin blindaje
- Conductores: Cobre desnudo trenzado finamente
- Aislamiento: PVC
- Cubierta: PVC especialmente formulado; gris

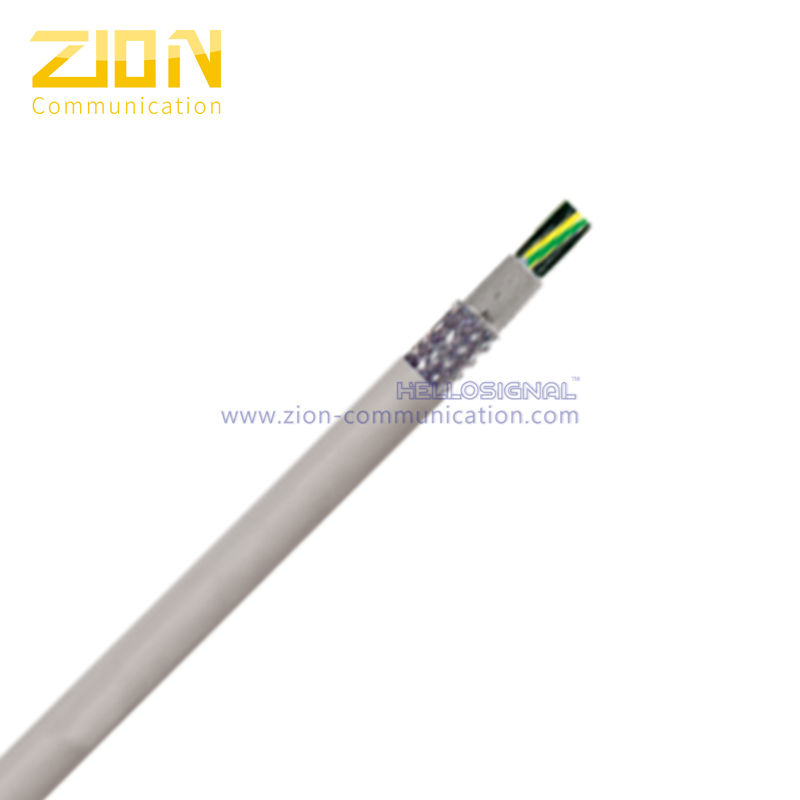

Construcción blindada (150 CY)
- Conductores: Cobre desnudo trenzado finamente
- Aislamiento: PVC
- Blindaje: Cubierta interior de PVC; trenza de cobre estañado (85% de cobertura)
- Cubierta: PVC especialmente formulado; gris
Ventajas de la aplicación
- Cubierta de PVC de grado industrial (Aceite Res I & II)
- Aprobaciones internacionales: UL, CSA
- Cubierta extruida a presión muy flexible para una fácil instalación
- Conductores con código numérico para una fácil identificación y cableado
Especificaciones técnicas
Radio de curvatura
Instalación: 4 x diámetro del cable
Blindado: 6 x diámetro del cable
Rango de temperatura
Uso estacionario: UL/CSA: -40°C a +90°C | -40°C a +70°C
Uso flexible: UL/CSA: -5°C a +90°C | -5°C a +70°C
Especificaciones eléctricas
Voltaje nominal: UL/CSA: 600V | 300/500V
Voltaje de prueba: 3000V
Trenzado del conductor: Cable fino Clase 5
Código de color: Negro con números blancos, más tierra verde/amarillo
Aprobaciones y certificaciones
UL: AWM 2587 y 21098 (Aceite)
Atributos: UL Oil Res I/II, NFPA 79
Canadá: CSA AWM I/II A/B FT1
Adicional: HAR H05VVC4V5-K (blindado), CE y RoHS
Especificaciones del producto 150
20 AWG (0,50 mm²)
| N.º de artículo | Conductores | Exterior nominal (pulg) | Peso del cobre (lbs/mft) | Peso aprox. (lbs/mft) |
|---|
| 7141200 | 3 | 0.244 | 10 | 42 |
| 7141201 | 4 | 0.268 | 13 | 46 |
| 7141202 | 5 | 0.291 | 17 | 59 |
| 7141203 | 7 | 0.354 | 23 | 80 |
| 7141204 | 12 | 0.437 | 39 | 133 |
| 7141205 | 18 | 0.559 | 58 | 220 |
| 7141206 | 25 | 0.630 | 81 | 256 |
19 AWG (0,75 mm²)
| N.º de artículo | Conductores | Exterior nominal (pulg) | Peso del cobre (lbs/mft) | Peso aprox. (lbs/mft) |
|---|
| 7141210 | 3 | 0.264 | 15 | 51 |
| 7141211 | 4 | 0.283 | 20 | 56 |
| 7141212 | 5 | 0.319 | 25 | 76 |
| 7141213 | 7 | 0.390 | 34 | 97 |
| 7141214 | 12 | 0.472 | 58 | 165 |
| 7141215 | 18 | 0.567 | 87 | |
| 7141216 | 25 | 0.673 | 121 | 313 |
18 AWG (1,00 mm²)
| N.º de artículo | Conductores | Exterior nominal (pulg) | Peso del cobre (lbs/mft) | Peso aprox. (lbs/mft) |
|---|
| 7141220 | 3 | 0.276 | 20 | 53 |
| 7141221 | 4 | 0.307 | 26 | 67 |
| 7141222 | 5 | 0.339 | 33 | 89 |
| 7141223 | 7 | 0.409 | 46 | 114 |
| 7141224 | 12 | 0.504 | 78 | 192 |
| 7141225 | 18 | 0.594 | 117 | 272 |
| 7141226 | 25 | 0.709 | 162 | 383 |
16 AWG (1,50 mm²)
| N.º de artículo | Conductores | Exterior nominal (pulg) | Peso del cobre (lbs/mft) | Peso aprox. (lbs/mft) |
|---|
| 7141230 | 3 | 0.319 | 29 | 74 |
| 7141231 | 4 | 0.350 | 39 | 97 |
| 7141232 | 5 | 0.394 | 49 | 113 |
| 7141233 | 7 | 0.484 | 68 | 151 |
| 7141234 | 12 | 0.594 | 117 | 243 |
| 7141235 | 18 | 0.701 | 175 | 348 |
| 7141236 | 25 | 0.846 | 242 | 491 |
14 AWG (2,50 mm²)
| N.º de artículo | Conductores | Exterior nominal (pulg) | Peso del cobre (lbs/mft) | Peso aprox. (lbs/mft) |
|---|
| 7141240 | 3 | 0.390 | 49 | 114 |
| 7141241 | 4 | 0.421 | 65 | 141 |
| 7141242 | 5 | 0.476 | 81 | 173 |
| 7141243 | 7 | 0.571 | 113 | 229 |
| 7141244 | 12 | 0.697 | 194 | 390 |
| 7141245 | 18 | 0.843 | 291 | 571 |
| 7141246 | 25 | 1.016 | 404 | 784 |
Especificaciones del producto blindado 150 CY
18 AWG (1,00 mm²)
| N.º de artículo | Conductores | Exterior nominal (pulg) | Peso del cobre (lbs/mft) | Peso aprox. (lbs/mft) |
|---|
| 7141250 | 3 | 0.374 | 52 | 97 |
| 7141251 | 4 | 0.398 | 54 | 121 |
| 7141252 | 5 | 0.437 | 64 | 136 |
| 7141253 | 7 | 0.516 | 80 | 183 |
16 AWG (1,50 mm²)
| N.º de artículo | Conductores | Exterior nominal (pulg) | Peso del cobre (lbs/mft) | Peso aprox. (lbs/mft) |
|---|
| 7141255 | 3 | 0.413 | 57 | 107 |
| 7141256 | 4 | 0.445 | 64 | 142 |
| 7141257 | 5 | 0.496 | 82 | 162 |
| 7141258 | 7 | 0.587 | 97 | 205 |
14 AWG (2,50 mm²)
| N.º de artículo | Conductores | Exterior nominal (pulg) | Peso del cobre (lbs/mft) | Peso aprox. (lbs/mft) |
|---|
| 7141260 | 3 | 0.465 | 81 | 164 |
| 7141261 | 4 | 0.516 | 115 | 198 |
| 7141262 | 5 | 0.575 | 138 | 245 |
| 7141263 | 7 | 0.681 | 162 | 322 |
Información de pedido
Marcado: HELLOSIGNAL 150/150 CY XXXFT/M
Paquete: 100M/Bobina, 300M/Carrete de madera
Tiempo de entrega: Normalmente 25 días después de recibir el depósito
Marca: HELLOSIGNAL® O OEM
