HELLOSIGNAL CLASSIC 110 H/110 CH Cables de alimentación y control multiconductores

Ver Catálogo de Cables de Alimentación y Control

Aplicación del Producto

HELLOSIGNAL® 110 H/110 CH es un cable de control y alimentación multiconductor de baja emisión de humos y sin halógenos (LSZH), con resistencia mejorada al aceite y protección contra llamas. Está diseñado para su uso en todos los equipos eléctricos en condiciones secas o húmedas. El cable presenta resistencia a los rayos UV y a la intemperie y está disponible en versiones blindadas y no blindadas.

Aplicaciones Recomendadas

Edificios públicos; aeropuertos; estaciones de tren; atracciones; áreas donde la seguridad humana es una preocupación

Detalles de Construcción

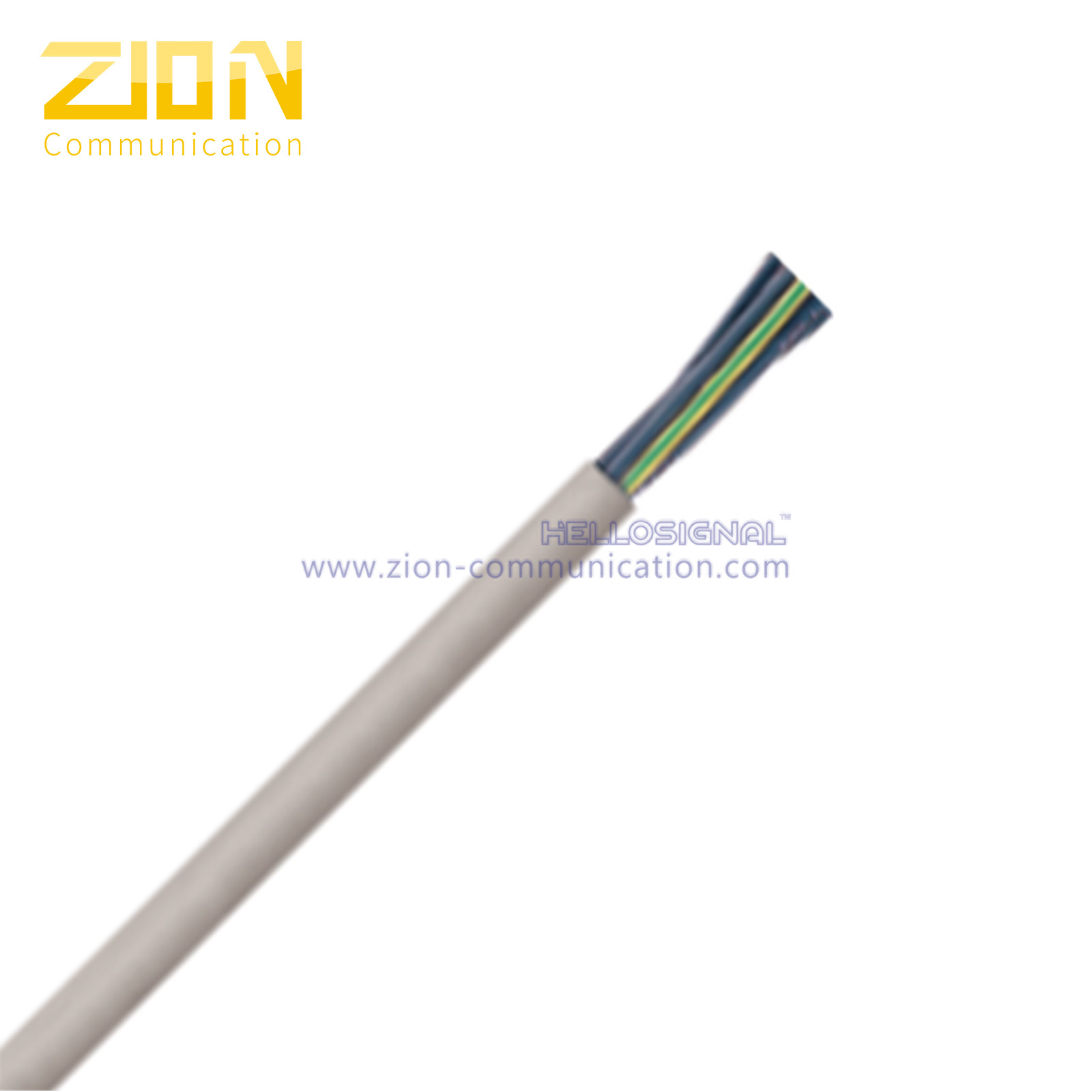

Construcción no blindada

Conductores: Cobre desnudo de hilos finos
Aislamiento: Libre de halógenos
Cubierta: Libre de halógenos; gris

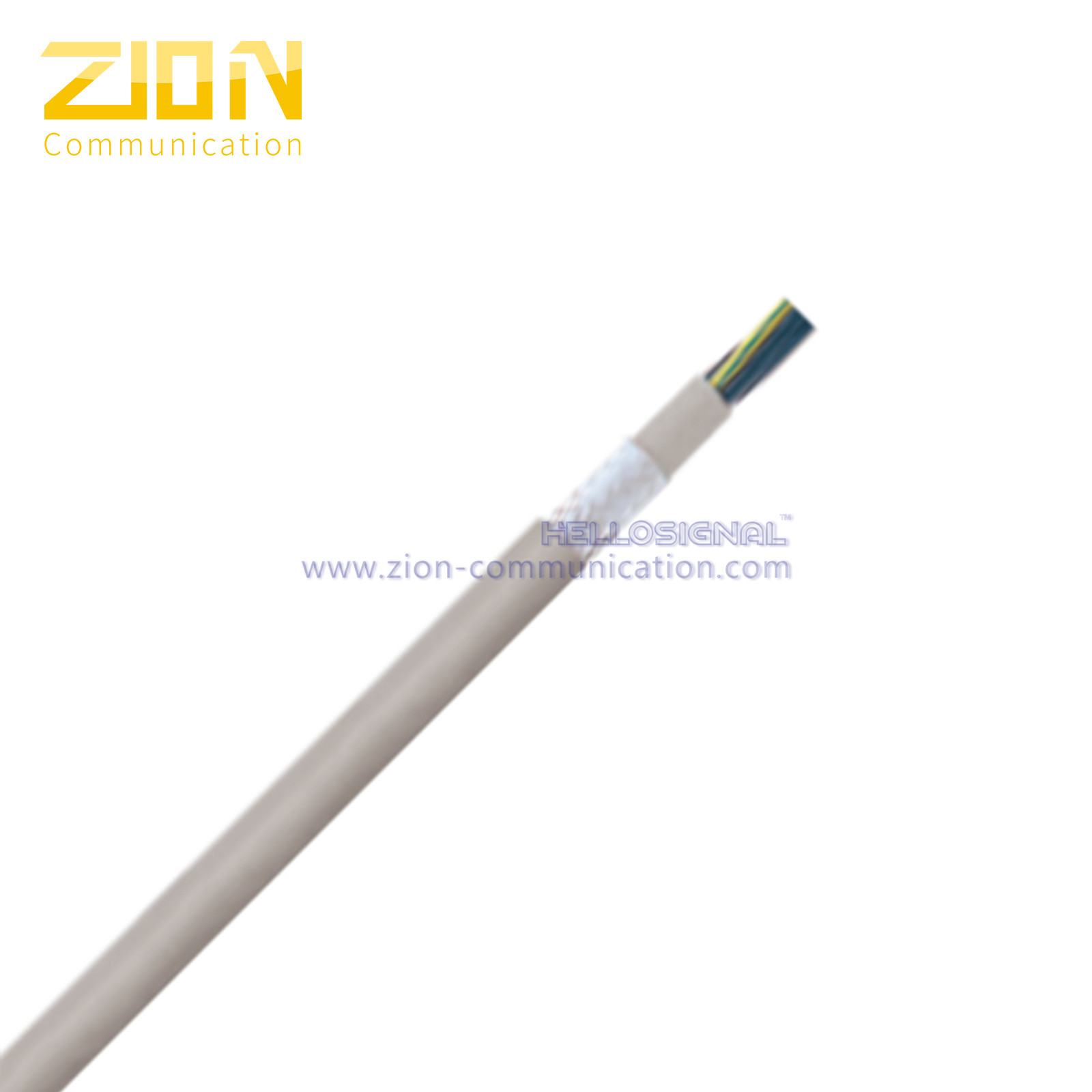

Construcción blindada

Conductores: Cobre desnudo de hilos finos
Aislamiento: Libre de halógenos
Blindaje: Cubierta interior libre de halógenos; trenza de cobre estañado (85% de cobertura)
Cubierta: Libre de halógenos; gris

Ventajas de la Aplicación

Baja emisión de humos, sin halógenos (LSZH)
Retardante de llama
Altamente flexible y resistente al aceite
Cubierta resistente a los rayos UV

Especificaciones Técnicas

Radio de curvatura mínimo:
No blindado: 4 x diámetro del cable
Blindado: 6 x diámetro del cable

Rango de temperatura:
Uso flexible: -30°C a +70°C (UL: +75°C)
Uso estacionario: -40°C a +80°C (UL: +75°C)

Tensión nominal:
UL: 600V
U0/U: 300/500V

Tensión de prueba: 4000V

Cableado del conductor: Cable fino Clase 5

Código de color: Negro con números blancos, más tierra verde/amarillo

Aprobaciones y Certificaciones

UL: AWM 21089
AWM 75°C, 600V
Atributos: Pasa Aceite Res I/II
NFPA 79
Resistente a la luz solar
Adicional: Basado en las especificaciones VDE
CE y RoHS
LS según IEC 61034-2
HF según IEC 60754-1
Corrosividad según IEC 60754-2

Especificaciones del producto 110 H

20 AWG (0,50 mm²)

N.º de artículo	Número de conductores	Exterior nominal (in)	Peso del cobre (lbs/mft)	Peso aprox. (lbs/mft)
7143000	3	0.213	10	33
7143001	4	0.228	13	39
7143002	5	0.248	16	46
7143003	7	0.272	23	58
7143004	12	0.358	39	95

18 AWG (1,00 mm²)

N.º de artículo	Número de conductores	Exterior nominal (in)	Peso del cobre (lbs/mft)	Peso aprox. (lbs/mft)
7143005	3	0.240	19	48
7143006	4	0.260	26	58
7143007	5	0.287	32	70
7143008	7	0.319	45	93
7143009	12	0.421	77	151
7143010	18	0.508	116	220
7143011	25	0.591	161	299

16 AWG (1,50 mm²)

N.º de artículo	Número de conductores	Exterior nominal (in)	Peso del cobre (lbs/mft)	Peso aprox. (lbs/mft)
7143015	3	0.268	29	63
7143016	4	0.291	39	77
7143017	5	0.327	48	95
7143018	7	0.354	68	124
7143019	12	0.480	116	207
7143020	18	0.575	174	302
7143021	25	0.677	242	415

14 AWG (2,50 mm²)

N.º de artículo	Número de conductores	Exterior nominal (in)	Peso del cobre (lbs/mft)	Peso aprox. (lbs/mft)
7143025	3	0.327	48	98
7143026	4	0.354	65	121
7143027	5	0.398	81	149
7143028	7	0.441	113	198
7143029	12	0.594	194	330

12 AWG (4,00 mm²)

N.º de artículo	Número de conductores	Exterior nominal (in)	Peso del cobre (lbs/mft)	Peso aprox. (lbs/mft)
7143030	4	0.425	103	180
7143031	5	0.476	129	220
7143032	7	0.528	181	294

Especificaciones del producto 110 CH

10 AWG (6 mm²)

N.º de artículo	Número de conductores	Exterior nominal (in)	Peso del cobre (lbs/mft)	Peso aprox. (lbs/mft)
7143035	4	0.512	155	263
7143036	5	0.571	194	321
7143037	7	0.630	271	429

8 AWG (10 mm²)

N.º de artículo	Número de conductores	Exterior nominal (in)	Peso del cobre (lbs/mft)	Peso aprox. (lbs/mft)
7143040	4	0.638	258	427

6 AWG (16 mm²)

N.º de artículo	Número de conductores	Exterior nominal (in)	Peso del cobre (lbs/mft)	Peso aprox. (lbs/mft)
7143041	4	0.740	413	625

4 AWG (25 mm²)

N.º de artículo	Número de conductores	Exterior nominal (in)	Peso del cobre (lbs/mft)	Peso aprox. (lbs/mft)
7143042	4	0.925	645	969

2 AWG (35 mm²)

N.º de artículo	Número de conductores	Exterior nominal (in)	Peso del cobre (lbs/mft)	Peso aprox. (lbs/mft)
7143043	4	1.050	912	1288

Información de pedido

Marcado: HELLOSIGNAL CLASSIC 110 H110 CH XXXFT/M

Paquete: 100M/Bobina, 300M/Carrete de madera

Tiempo de entrega: Normalmente 25 días después de recibir el depósito

Lugar de origen:	China
Nombre de la marca:	Zion communication OR OEM
Certificación:	CE, RoHS, VDE, UL
Número de modelo:	Cable de control flexible

Cantidad de orden mínima:	10 KILÓMETROS
Detalles de empaquetado:	100M/Reel, carrete 300M/Wooden
Tiempo de entrega:	25 días laborables
Condiciones de pago:	T/T, L/C
Capacidad de la fuente:	el 1000KM/mes

Conductor:	Cobre desnudo finamente trenzado	Aislamiento:	libre de halógeno
Blindaje:	Chaqueta interior libre de halógenos; Trenza de cobre estañado (85% de cobertura)	Chaqueta:	libre de halógeno
Color:	gris
Resaltar:	cable de control de poder , cable de transmisión y cable de control

110 H / 110 CH Cable de alimentación y control multiconductor sin halógenos Retardante de llama resistente a los rayos UV chaqueta gris
