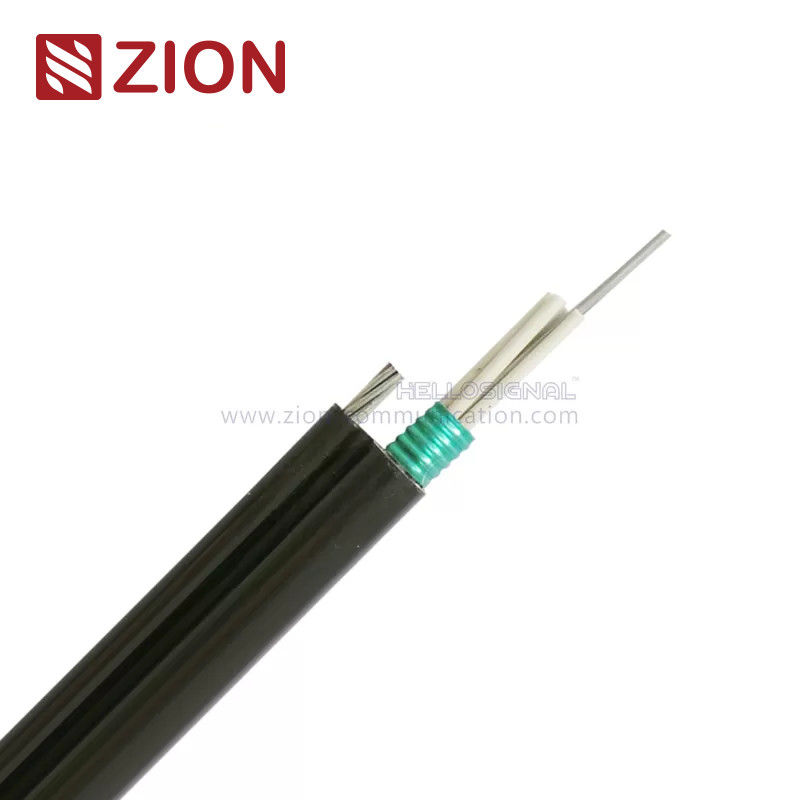

Cuadro 8 cable de fribra óptica GYTC8S con la envoltura del PE para el uso autosuficiente

Informacion basica
Lugar de origen: China
Nombre de la marca: Zion communication OR OEM
Certificación: CE, ROHS, VDE, UL
Número de modelo: Cable de fribra óptica GYTC8S
Cantidad de orden mínima: 10 kilómetros
Detalles de empaquetado: el 1000M o los 2000M/tambor de madera
Tiempo de entrega: Normalmente 25 días laborables
Condiciones de pago: T / T, L / C
Capacidad de la fuente: el 1000KM/mes
Información detallada
Unidad de la fibra: Se aplicará el método de evaluación de los riesgos. Relleno 1: Compuesto de relleno del tubo
El tubo: Tubo suelto Relleno 2: Compuesto de relleno del cable
Miembro de la fuerza: Miembro de fuerza central Acorazado: PSP
Cubierta exterior: El PE Fuerza: Cables de acero en rosca
El color: Negro Paquete: el 1000M o los 2000M/tambor de madera
Resaltar:

cable de fribra óptica de larga distancia

,

cable de Ethernet de la fibra óptica


Descripción de producto

Figura 8 Cable de fibra óptica GYTC8S con envolvente de PE para aplicación autoportante



Detalle rápido:



  • Figura 8 Cable,Autosostenido
  • Cables de fibra óptica GYTC8S
  • G.652D o G.657A
  • Diámetro del cable 2 ~ 36 núcleos: 11,8 mm
  •  Diámetro del cable 38 ~ 72núcleos:13.4En el caso de los
  • Resistencia a la tracción a largo/corto plazo: 6000/8000N
  • Resistencia al aplastamiento a largo/corto plazo: 1000/3000N/100mm
  • Radio de flexión estático/dinámico: 10xD/20xD
  • El cable GYTC8S cumple con la norma YD/T 1155-2001 así como con la IEC 60794-1



Descripción:

Las fibras, de 250 μm, se colocan en un tubo suelto hecho de un plástico de alto módulo, los tubos están llenos de un compuesto de relleno resistente al agua, un alambre de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de acero, un cable de aceroa veces revestido con polietileno (PE) para cables con alto número de fibrasLos tubos (y los rellenos) están varados alrededor del miembro de resistencia en un núcleo de cable compacto y circular.Se aplica un laminado de polietileno de aluminio (APL) alrededor del núcleo del cable. que se llena con el compuesto de llenado para protegerlo de la entrada de agua. Luego, el núcleo del cable se cubre con una delgada envoltura interna de PE. Después de que el PSP se aplica longitudinalmente sobre la envoltura interna,el cable se completa con una envoltura exterior de PE.



Aplicaciones:

  • Se ha adoptado para la distribución al aire libre.
  • Adecuado para el conducto aéreo y el método enterrado.
  • Comunicación de red de larga distancia y de área local.


El KT3005 GYTC8S es un cable de fibra óptica de la figura 8 diseñado para aplicaciones autoportantes.garantizar la fiabilidad y la durabilidadA continuación se muestra una descripción detallada:



Descripción y características:

El cable KT3005 GYTC8S está construido con fibras (250 μm) colocadas en tubos sueltos de plástico de alto módulo.y el núcleo del cable está protegido con laminado de polietileno de aluminio (APL) y una envoltura de PELos elementos clave del diseño incluyen:

  • Miembro de la Fuerza Central:El alambre de acero o el alambre de acero revestido de PE (para un alto número de fibras) proporcionan un soporte estructural.
  • Diseño hermético:Asegurado por el llenado de tubos sueltos, 100% de llenado del núcleo y protección APL.
  • Resistencia mecánica:Alta resistencia a la tracción de los cables en cadena para las instalaciones autoportantes.

El cable es ideal para entornos que requieren un rendimiento mecánico robusto, como las instalaciones aéreas o de conductos.



Parámetros técnicos:

El cable de fibra óptica GYTC8S presenta un diámetro constante de 9,5 × 18,3 mm en la mayoría de las configuraciones,con un peso ligeramente mayor de 245 kg/km para las configuraciones con un número de fibras de 43 a 52Este cable está diseñado para soportar resistencias a la tracción de 2500 N para uso a largo plazo y hasta 4000 N para aplicaciones a corto plazo..También proporciona una robusta resistencia al aplastamiento, soportando presiones de 600 N/100 mm a largo plazo y 1500 N/100 mm a corto plazo.El cable está diseñado para permitir un radio de flexión mínimo de 10 veces el diámetro del cable para condiciones estáticas y 20 veces el diámetro para aplicaciones dinámicas, garantizando la durabilidad y flexibilidad durante la instalación y el funcionamiento.



Características de las fibras ópticas:

Para las fibras G.652 y G.655, la atenuación se especifica en longitudes de onda clave, con G.652 mostrando ≤ 0.36 dB/km a 1310 nm y ≤ 0Las fibras multimodo (50/125 μm y 62,5/125 μm) se caracterizan por una atenuación superior, con ≤3.0 dB/km a 850 nm y ≤ 10,0 dB/km a 1300 nm.
El ancho de banda se define para fibras multimodo, con 50/125μm ofreciendo ≥ 500 MHz·km a 850 nm y ≥ 1000 MHz·km a 1300 nm, mientras que 62.5/125μm proporciona ≥ 200 MHz·km y ≥ 600 MHz·km en estas respectivas longitudes de ondaLas aberturas numéricas se especifican sólo para fibras multimodo, con 50/125 μm con un valor de 0,200 ± 0,015 y 62,5/125 μm a 0,275 ± 0.015Las longitudes de onda de corte son ≤1260 nm para las fibras G.652 y ≤1480 nm para las fibras G.655. Estos parámetros aseguran el rendimiento en diversas necesidades de transmisión y entornos operativos.



Especificaciones medioambientales:

  • Temperatura de almacenamiento/funcionamiento:-40°C a +60°C.
  • Opciones del paquete:1000M o 2000M en tambores de madera, con embalaje personalizado disponible bajo petición.
  • Tiempo de entrega:Aproximadamente 25 días después de la recepción del depósito.




Ventaja competitiva:

1Desde las materias primas hasta los productos finales, realizamos intensos controles de calidad para mantener la calidad de nuestros productos:
A. Material de entrada inspeccionado por el control de calidad.
B, Control del proceso de fabricación
A: Procedimiento de fabricación
B: Trabajadores formados diariamente/semanalmente/mensualmente
C: Manual de instrucciones de trabajo en cada puesto de trabajo
Implementado el sistema D:5S
E: Procedimiento de mantenimiento de la máquina
C, Control de calidad e inspección final
El personal de control de calidad comprobará el material, el producto del proceso y el producto final de acuerdo con la especificación o el procedimiento de ensayo.
2Nuestros esfuerzos de I + D se centran en el refuerzo y el desarrollo de tecnologías de elementos necesarios para apoyar el crecimiento futuro y el éxito de los clientes y la comunicación de Zion
3Sabemos que los clientes tienen necesidades urgentes. Somos expertos en comunicación efectiva para interactuar con los clientes. Para proporcionar un servicio rápido, podemos responder por usted 7 * 24 horas.
4Podemos responder rápidamente y profesionalmente a la consulta
5, Más de 1000 tipos de cables, conectores y ensamblajes pueden ser producidos y organizados de nosotros
6, Entrega a tiempo
