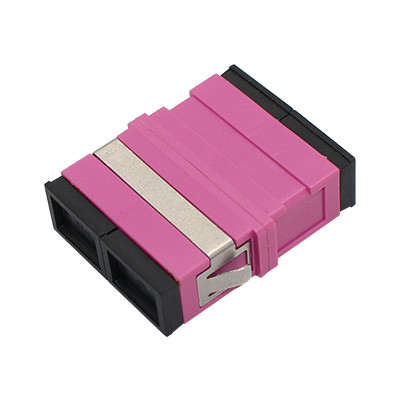

Adaptador / Acoplador de Fibra Óptica SC OM4 DX sin Brida

Adaptador de fibra óptica de precisión diseñado para una transmisión de luz óptima con una pérdida de señal mínima.

Identificación del Producto

Código Zion	Descripción Zion
7235091	Adaptador/Acoplador de Fibra Óptica SC OM4 DX sin Brida

Aplicaciones

Los adaptadores de fibra óptica conectan con precisión dos conectores para maximizar la transmisión de luz y minimizar la pérdida de señal. Estos componentes presentan baja pérdida de inserción, excelente intercambiabilidad y reproducibilidad confiable. Cada adaptador se somete a pruebas funcionales antes del envío.

Descripción del Producto

Los adaptadores de fibra óptica permiten la conexión entre conectores activos de fibra óptica iguales o diferentes dentro de las líneas de fibra, asegurando trayectorias ópticas ininterrumpidas con una degradación mínima de la señal.

Estos adaptadores alinean con precisión las caras finales de la fibra para maximizar el acoplamiento de la energía luminosa en las fibras receptoras, minimizando el impacto del sistema durante la intervención del enlace óptico.

Como componentes ópticos pasivos, sirven a las redes de telecomunicaciones, redes de televisión por cable, sistemas de bucle de usuario y redes de área local. Los adaptadores de Hangzhou Zion Communication ofrecen alta resistencia a la llama, baja pérdida de inserción, durabilidad excepcional y amplio rango de temperatura de funcionamiento.

También conocidos como acopladores, los adaptadores de fibra óptica son dispositivos compactos diseñados para terminar o interconectar cables y conectores de fibra óptica entre dos líneas de fibra óptica.

Especificaciones Técnicas

Parámetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Longitud de onda de funcionamiento (nm)		1310-1550	850-1300
Pérdida de inserción (dB)	≤ 0.2
Pérdida de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidad (dB)	≤ 0.2
Pérdida de alternancia (dB)	≤ 0.2
Durabilidad	El cambio de 500 interpolaciones es inferior a 0,20 dB
Número de canales	Núcleo único, Núcleo dual, 4 núcleos
Material del marco	Metal o plástico
Material de la manga	Cerámica o metal
Temperatura de funcionamiento (°C)	-40 ~ +85
Temperatura de almacenamiento (°C)	-40 ~ +85

Adaptadores de fibra óptica relacionados

Código Zion	Descripción Zion
7235001	Adaptador/Acoplador de Fibra Óptica LC SX de Plástico con Brida
7235002	Adaptador/Acoplador de Fibra Óptica LC Dx de Soldadura Simétrica de Plástico con Brida
7235003	Adaptador/Acoplador de Fibra Óptica LC QUAD de una pieza de plástico con brida
7235004	Adaptador/Acoplador de Fibra Óptica SC de Plástico con Patas
7235005	Adaptador/Acoplador de Fibra Óptica SC de Plástico para Evitar Láser sin Brida
7235006	Adaptador/Acoplador de Fibra Óptica SC SX de Metal para Evitar Láser con Brida
7235007	Adaptador/Acoplador de Fibra Óptica SC DX de Metal para Evitar Láser con Brida
7235008	Adaptador/Acoplador de Fibra Óptica Híbrido SC-FC SX
7235009	Adaptador/Acoplador de Fibra Óptica Híbrido SC-FC DX
7235010	Adaptador/Acoplador de Fibra Óptica Híbrido FC-ST SX
7235011	Adaptador/Acoplador de Fibra Óptica Híbrido FC-ST DX
7235012	Adaptador/Acoplador de Fibra Óptica Híbrido SC-LC SX
7235013	Adaptador/Acoplador de Fibra Óptica Híbrido SC-LC DX
7235014	Adaptador/Acoplador de Fibra Óptica Híbrido SC-ST SX
7235015	Adaptador/Acoplador de Fibra Óptica Híbrido SC-ST DX
7235016	Adaptador/Acoplador de Fibra Óptica FC SX Tipo D Grande
7235017	Adaptador/Acoplador de Fibra Óptica FC SX con Brida Rectangular
7235018	Adaptador/Acoplador de Fibra Óptica FC con Brida Rectangular

Tipos de Conectores

Conector LC

Se utiliza en interfaces de fibra óptica LC para conectar módulos SFP. Cuenta con un mecanismo de cierre de conector modular (RJ) para facilitar la operación. Comúnmente utilizado en enrutadores.

Conector SC

La interfaz de fibra óptica SC se asemeja a RJ-45 pero presenta pines de contacto de cobre en lugar de contactos de cobre delgados. Diseño más plano con una configuración de contacto interna distinta.

Conector FC

La interfaz de fibra óptica FC utiliza refuerzo de manga de metal con mecanismo de sujeción de tensor. Típicamente implementado en marcos de distribución ODF.

Conector ST

La interfaz de fibra óptica ST presenta un diseño de carcasa redonda con sujeción de tensor. Comúnmente utilizado en marcos de distribución de fibra y conexiones 10Base-F.

Servicios OEM/ODM

ZION Communication ofrece servicios OEM/ODM integrales respaldados por nuestro equipo profesional de I+D.

Implementación de logotipo personalizado
Personalización de diseño de etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
