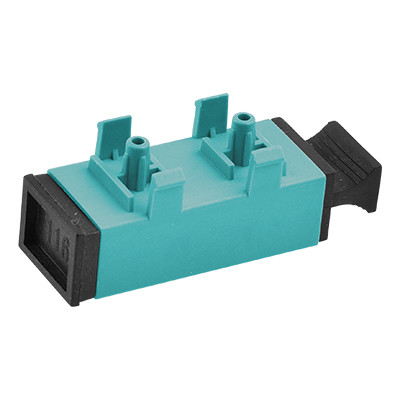

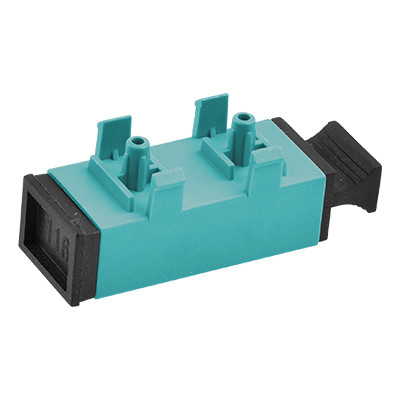

Adaptador/Acoplador de Fibra Óptica SC OM3 con Patas

Adaptador de Fibra Óptica - SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Soldadura Simetría Plástico/Híbrido

Identificación del Producto

Código Zion	Descripción Zion
7235089	Adaptador/Acoplador de Fibra Óptica SC OM3 con Patas

Aplicaciones

Al conectar dos conectores con precisión, los adaptadores de fibra óptica permiten que las fuentes de luz se transmitan con la máxima eficiencia, minimizando al mismo tiempo la pérdida. Estos adaptadores presentan baja pérdida de inserción, excelente intercambiabilidad y reproducibilidad. Cada unidad se somete a pruebas funcionales antes del envío.

Descripción del Producto

Los adaptadores de fibra óptica implementan conexiones entre los mismos o diferentes conectores activos de fibra óptica en líneas de fibra, asegurando la continuidad de la trayectoria óptica con una pérdida mínima. Alinean con precisión las caras finales de la fibra para maximizar la transmisión de energía luminosa de las fibras de salida a las fibras receptoras, minimizando al mismo tiempo el impacto del sistema por su intervención en el enlace óptico.

Como componentes ópticos pasivos, se utilizan en redes de telecomunicaciones, redes de televisión por cable, sistemas de bucle de usuario y redes de área local. Los adaptadores de Hangzhou Zion Communication ofrecen alta resistencia a la llama, baja pérdida de inserción, alta durabilidad y amplio rango de temperatura de funcionamiento.

También llamados acopladores, los adaptadores de fibra óptica son dispositivos compactos diseñados para terminar o conectar cables o conectores de fibra óptica entre dos líneas de fibra óptica.

Especificaciones Técnicas

Parámetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Longitud de onda de funcionamiento (nm)		1310-1550	850-1300
Pérdida de inserción (dB)	≤ 0.2
Pérdida de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidad (dB)	≤ 0.2
Pérdida de alternancia (dB)	≤ 0.2
Durabilidad	Cambio de 500 interpolaciones< 0.20dB
Número de canales	Núcleo único, Doble núcleo, 4 núcleos
Material del marco	Metal o plástico
Material de la manga	Cerámica o metal
Temperatura de funcionamiento (°C)	-40 a +85
Temperatura de almacenamiento (°C)	-40 a +85

Productos de Adaptadores de Fibra Óptica Relacionados

Código Zion	Descripción Zion
7235001	Adaptador/Acoplador de Fibra Óptica LC SX de Plástico con Brida
7235002	Adaptador/Acoplador de Fibra Óptica LC Dx de Soldadura Simetría de Plástico con Brida
7235003	Adaptador/Acoplador de Fibra Óptica LC QUAD de una pieza de Plástico con Brida
7235004	Adaptador/Acoplador de Fibra Óptica SC de Plástico con Patas
7235005	Adaptador/Acoplador de Fibra Óptica SC de Plástico para Evitar Láser sin Brida
7235006	Adaptador/Acoplador de Fibra Óptica SC SX de Metal para Evitar Láser con Brida
7235007	Adaptador/Acoplador de Fibra Óptica SC DX de Metal para Evitar Láser con Brida
7235008	Adaptador/Acoplador de Fibra Óptica Híbrido SC-FC SX
7235009	Adaptador/Acoplador de Fibra Óptica Híbrido SC-FC DX
7235010	Adaptador/Acoplador de Fibra Óptica Híbrido FC-ST SX
7235011	Adaptador/Acoplador de Fibra Óptica Híbrido FC-ST DX
7235012	Adaptador/Acoplador de Fibra Óptica Híbrido SC-LC SX
7235013	Adaptador/Acoplador de Fibra Óptica Híbrido SC-LC DX
7235014	Adaptador/Acoplador de Fibra Óptica Híbrido SC-ST SX
7235015	Adaptador/Acoplador de Fibra Óptica Híbrido SC-ST DX
7235016	Adaptador/Acoplador de Fibra Óptica FC SX Tipo D Grande
7235017	Adaptador/Acoplador de Fibra Óptica FC SX con Brida Rectangular
7235018	Adaptador/Acoplador de Fibra Óptica FC con Brida Rectangular

Tipos de Conectores

Conector LC

Se utiliza en la interfaz de fibra óptica LC para conectar los conectores del módulo SFP. Cuenta con un mecanismo de cierre modular (RJ) fácil de operar. Comúnmente utilizado en enrutadores.

Conector SC

Se utiliza en la interfaz de fibra óptica SC, se asemeja a la interfaz RJ-45 pero es más plana con contactos de columna de cobre en lugar de contactos de cobre delgados.

Conector FC

Se utiliza en la interfaz de fibra óptica FC con refuerzo externo de manga metálica y sujeción con tensor. Típicamente utilizado en el lado ODF (marcos de distribución).

Conector ST

Se utiliza en la interfaz de fibra óptica ST con carcasa redonda y sujeción con tensor. Comúnmente utilizado en marcos de distribución de fibra óptica para conexiones 10Base-F.

Servicios OEM/ODM

ZION Communication ofrece servicios OEM/ODM integrales con nuestro equipo profesional de I+D:

Logotipo personalizado
Diseño de etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
Resaltar:	Adaptador de fibra óptica de pérdida alterna ≤ 0 , 2 dB , Acoplador de fibra óptica con funda metálica o cerámica

SC OM3 Acoplador de adaptador de fibra óptica con piernas con pérdida alternada ≤ 0,2 dB, manga cerámica o metálica y temperatura de funcionamiento amplia

Adaptador de fibra óptica de pérdida alterna ≤ 0

2 dB

Acoplador de fibra óptica con funda metálica o cerámica
