Descripción general del producto

Adaptador de fibra óptica diseñado para conexiones SC, LC, FC, ST, APC, UPC con configuraciones SX/DX/QUAD y simetría de soldadura de 0,9/2,0/3,0 mm. Disponible en construcción de plástico e híbrida.

Identificación del producto

Código Zion	Descripción Zion

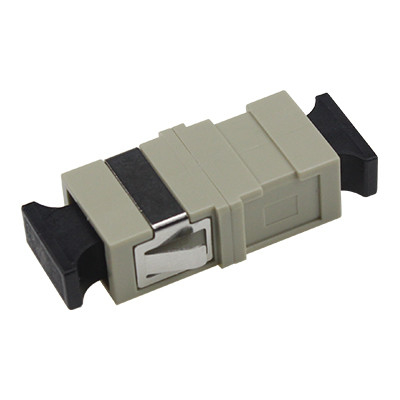

7235081	Adaptador/Acoplador de soldadura SC MM SX sin brida para fibra óptica

Aplicaciones

Conecta con precisión dos conectores para maximizar la transmisión de luz y minimizar la pérdida de señal
Presenta baja pérdida de inserción, excelente intercambiabilidad y reproducibilidad confiable
Cada adaptador se somete a pruebas funcionales antes del envío para garantizar la calidad

Descripción del producto

El adaptador de fibra óptica permite la conexión entre conectores activos de fibra óptica iguales o diferentes dentro de las líneas de fibra, lo que garantiza trayectorias ópticas ininterrumpidas con una pérdida de señal mínima.

Al alinear con precisión las caras finales de la fibra, maximiza el acoplamiento de la salida de energía luminosa a las fibras receptoras, al tiempo que minimiza el impacto del sistema durante la intervención del enlace óptico.

Como parte de los componentes ópticos pasivos, estos adaptadores son adecuados para redes de telecomunicaciones, redes de televisión por cable, sistemas de bucle de usuario y redes de área local.

Los adaptadores de Hangzhou Zion Communication ofrecen alta resistencia a la llama, baja pérdida de inserción, durabilidad excepcional y amplio rango de temperatura de funcionamiento.

También conocidos como acopladores, estos dispositivos están diseñados para terminar o conectar cables y conectores de fibra óptica entre dos líneas de fibra óptica.

Especificaciones técnicas

Parámetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Longitud de onda de funcionamiento (nm)	1310-1550 (SM/OS2) \| 850-1300 (MM/OM1,2,3,4)
Pérdida de inserción (dB)	≤ 0.2
Pérdida de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidad (dB)	≤ 0.2
Pérdida de alternancia (dB)	≤ 0.2
Durabilidad	El cambio de 500 interpolaciones es inferior a 0,20 dB
Número de canales	Núcleo único, núcleo doble, 4 núcleos
Material del marco	Metal o plástico
Material de la manga	Cerámica o metal
Temperatura de funcionamiento (°C)	-40 a +85
Temperatura de almacenamiento (°C)	-40 a +85

Adaptadores de fibra óptica relacionados

Código Zion	Descripción Zion
7235001	Adaptador/Acoplador de fibra óptica de plástico LC SX con brida
7235002	Adaptador/Acoplador de fibra óptica de plástico con simetría de soldadura LC Dx con brida
7235003	Adaptador/Acoplador de fibra óptica de plástico de una pieza LC QUAD con brida
7235004	Adaptador/Acoplador de fibra óptica de plástico SC con patas
7235005	Adaptador/Acoplador de fibra óptica de plástico SC para evitar láser sin brida
7235006	Adaptador/Acoplador de fibra óptica de metal SC SX para evitar láser con brida
7235007	Adaptador/Acoplador de fibra óptica de metal SC DX para evitar láser con brida
7235008	Adaptador/Acoplador de fibra óptica híbrido SC-FC SX
7235009	Adaptador/Acoplador de fibra óptica híbrido SC-FC DX
7235010	Adaptador/Acoplador de fibra óptica híbrido FC-ST SX
7235011	Adaptador/Acoplador de fibra óptica híbrido FC-ST DX
7235012	Adaptador/Acoplador de fibra óptica híbrido SC-LC SX
7235013	Adaptador/Acoplador de fibra óptica híbrido SC-LC DX
7235014	Adaptador/Acoplador de fibra óptica híbrido SC-ST SX
7235015	Adaptador/Acoplador de fibra óptica híbrido SC-ST DX
7235016	Adaptador/Acoplador de fibra óptica tipo D grande FC SX
7235017	Adaptador/Acoplador de fibra óptica FC SX con brida rectangular
7235018	Adaptador/Acoplador de fibra óptica FC con brida rectangular

Tipos de conectores

Conector LC

Se utiliza en la interfaz de fibra óptica LC para conectar los conectores del módulo SFP. Cuenta con un mecanismo de cierre modular (RJ) fácil de operar, comúnmente utilizado en enrutadores.

Conector SC

Se utiliza en la interfaz de fibra óptica SC, similar a RJ-45 pero más plano con contactos de columna de cobre en lugar de contactos de cobre delgados.

Conector FC

Se utiliza en la interfaz de fibra óptica FC con refuerzo externo de manguito de metal y método de fijación con tensor, típicamente utilizado en marcos de distribución ODF.

Conector ST

Se utiliza en la interfaz de fibra óptica ST con carcasa redonda y fijación con tensor. Comúnmente utilizado en marcos de distribución de fibra para conexiones 10Base-F.

Servicios OEM/ODM

ZION Communication ofrece servicios OEM/ODM integrales con nuestro equipo profesional de I+D y una amplia experiencia en fabricación personalizada.

Logotipo personalizado
Diseño de etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
Resaltar:	Adaptador de fibra óptica de pérdida alterna ≤ 0 , 2 dB , Acoplador óptico con funda de cerámica o metal

Adaptador de fibra óptica de soldadura SC MM SX con pérdidas alternas ≤ 0,2 dB, con manga cerámica o metálica y canales de núcleo único/doble/4

Adaptador de fibra óptica de pérdida alterna ≤ 0

2 dB

Acoplador óptico con funda de cerámica o metal
