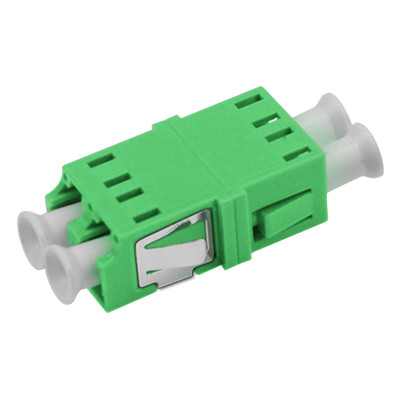

Adaptador de soldadura asimétrico LC APC DX sin brida

Adaptador de fibra óptica de precisión diseñado para una transmisión óptima de la luz con una pérdida mínima entre los conectores APC LC.

Identificación del producto

Código de Sion	Descripción de Sion
7235002	Adaptador de soldadura asimétrico LC APC DX sin brida

Aplicaciones

Los adaptadores de fibra óptica conectan con precisión dos conectores para maximizar la transmisión de luz y minimizar la pérdida de señal.y reproducibilidad confiableCada adaptador se somete a pruebas funcionales antes del envío.

Descripción del producto

Los adaptadores de fibra óptica permiten la conexión entre los mismos o diferentes conectores activos de fibra óptica dentro de las líneas de fibra, lo que garantiza vías ópticas ininterrumpidas con pérdidas mínimas.Alinean con precisión las caras del extremo de la fibra para maximizar la transmisión de energía de la luz de las fibras de salida a las fibras receptoras, minimizando el impacto del sistema de la intervención de enlace óptico.

Como componentes ópticos pasivos, se utilizan ampliamente en redes de telecomunicaciones, redes de televisión por cable, sistemas de bucle de usuario y redes de área local.Los adaptadores de comunicación de Hangzhou Zion ofrecen un alto retardo de llama, baja pérdida de inserción, durabilidad excepcional y amplio rango de temperatura de funcionamiento.

También conocidos como acopladores de fibra óptica, estos dispositivos compactos terminan o enlazan cables y conectores de fibra óptica entre dos líneas de fibra óptica.

Especificaciones técnicas

Parámetro	El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.	SM (OS2)	MM (OM1,2,3,4)
longitud de onda de funcionamiento (nm)		1310 a 1550	850 a 1300 años
Pérdida de inserción (dB)	≤ 02
Pérdida de retorno (dB)	PC ≥45 UPC ≥50 APC ≥60 PC ≥30
Repetibilidad (dB)	≤ 02
Pérdidas alternas (dB)	≤ 02
Durabilidad	El cambio de 500 tiempos de interpolación es inferior a 0,20 dB
Número de canales	Núcleo único, núcleo doble, 4 núcleos
Material del marco	De metal o plástico
Material de las mangas	Cerámica o metal
Temperatura de funcionamiento (°C)	-40 ~ +85
Temperatura de almacenamiento (°C)	-40 ~ +85

Adaptadores de fibra óptica LC-LC relacionados

Código de Sion	Descripción de Sion
7235001	Adaptador/acoplador de fibra óptica de plástico LC SX con brida
7235002	LC Dx Simetría de soldadura Adaptador/acoplador de fibra óptica de plástico con brida
7235003	LC QUAD Adaptador/acoplador de fibra óptica de plástico de una sola pieza con brida
7235004	Adaptador/acoplador de fibra óptica de plástico con patas
7235005	Capa SC Evite el adaptador/acoplador de fibra óptica láser de plástico sin brida
7235006	SC SX Adaptador/acoplador de fibra óptica láser con brida para evitar el metal
7235007	SC DX Adaptador/acoplador de fibra óptica de metal con brida
7235008	Adaptador/acoplador híbrido de fibra óptica SC-FC SX
7235009	Adaptador/acoplador híbrido de fibra óptica SC-FC DX
7235010	Adaptador/acoplador híbrido de fibra óptica FC-ST SX
7235011	Adaptador/acoplador híbrido de fibra óptica FC-ST DX
7235012	Adaptador/acoplador híbrido de fibra óptica SC-LC SX
7235013	Adaptador/acoplador híbrido de fibra óptica SC-LC DX
7235014	Adaptador/acoplador híbrido de fibra óptica SC-ST SX
7235015	Adaptador/acoplador híbrido de fibra óptica SC-ST DX
7235016	FC SX Adaptador/acoplador de fibra óptica de tipo D
7235017	FC SX con adaptador/acoplador de fibra óptica con brida rectangular
7235018	FC con adaptador/acoplador de fibra óptica con brida rectangular

Tipos de conectores de fibra

Conector LC

Se utiliza en las interfaces de fibra óptica LC para conectar los conectores de módulos SFP. Cuenta con un mecanismo de cierre de conector modular (RJ) fácil de operar.

Conector SC

Se utiliza en las interfaces de fibra óptica SC. Se asemeja a la interfaz RJ-45, pero es más plana con contactos de columna de cobre en lugar de contactos de cobre delgado.

Conector FC

Se utiliza en las interfaces de fibra óptica FC. Cuenta con refuerzo externo de manga metálica con sujeción de correa.

Conector ST

Utilizado en interfaces de fibra óptica ST. Cuenta con una cáscara redonda con sujeción de correa. Comúnmente utilizado en marcos de distribución de fibra para conexiones 10Base-F.

Servicios de OEM/ODM

ZION Communication ofrece servicios integrales de OEM/ODM con nuestro equipo profesional de I+D. Las opciones de personalización incluyen:

Logotipo personalizado
Diseño de la etiqueta/bolsa de PE/cartón

Lugar de origen:	Porcelana
Nombre de la marca:	HELLOSIGNAL® OR OEM

Cantidad de orden mínima:	50 pcs
Detalles de empaquetado:	10 uds./bolsa de plástico
Tiempo de entrega:	Normalmente 25 días después de recibido el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Pérdida alterna (dB):	≤ 0,2	Durabilidad:	El cambio de 500 veces de la interpolación es menos que 0.20dB
Número de canales:	Sola base, base dual, base 4	Material del marco:	Metal o plástico
Material de las mangas:	Cerámica o metal	Temperatura de funcionamiento (°C):	-40 ~ +85
Temperatura de almacenamiento (℃):	-40 ~ +85
Resaltar:	Adaptador de fibra óptica de pérdida alterna ≤ 0 , 2 dB , Acoplador óptico con funda de cerámica o metal

Adaptador de fibra óptica de soldadura asimétrica LC APC DX con pérdida alternada ≤ 0,2 dB y manga de cerámica o metal para un amplio rango de temperaturas

Adaptador de fibra óptica de pérdida alterna ≤ 0

2 dB

Acoplador óptico con funda de cerámica o metal
