Información detallada

Sensibilidad de temperatura de la pérdida de inserción (DB):	≤0.3	Pérdida dependiente de la polarización (DB):	≤0.1
Directividad (DB):	≥50	Pérdida de vuelta (DB):	≥50
Manejo de la potencia máximo (mW):	300

Descripción de producto

FWDM

Gama de longitud de onda de funcionamiento ancha
Pérdida de inserción baja
Banda útil ancha ultra plana
Alto aislamiento del canal
Altas estabilidad y confiabilidad
Epóxido libre en la trayectoria óptica

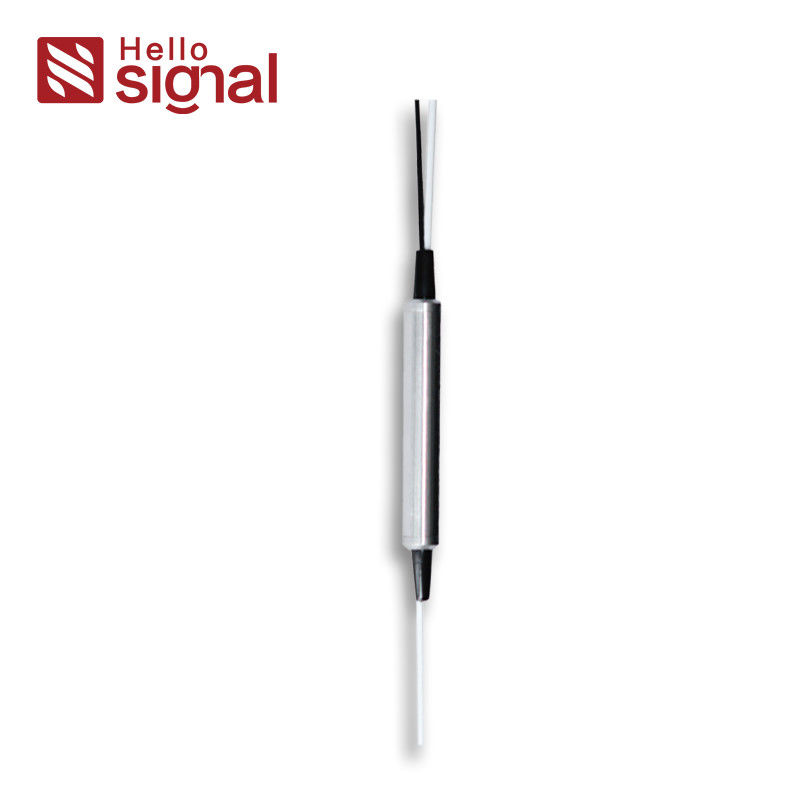

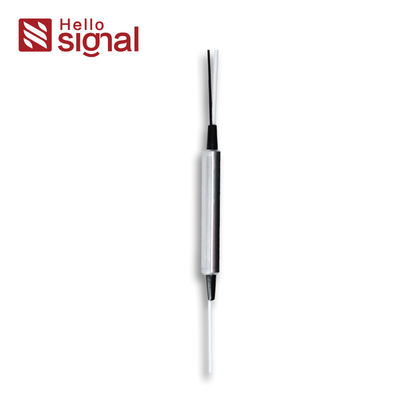

Multiplexor de la división de la longitud de onda de 3 filtros 980/1550nm o 1480/1550nm de los puertos

Características

Usos

· Pérdida de inserción baja

· Supervisión de sistema

· Pérdida de alto retorno

· Sistema del WDM

· Gama de longitud de onda de funcionamiento ancha

· Laser del transmisor y de la fibra

· Alto aislamiento del canal

· Amplificador óptico de la fibra

· Altas estabilidad y confiabilidad

· Instrumento de la fibra óptica

· Epóxido libre en la trayectoria óptica

Especificaciones de funcionamiento

Parámetro

MWDM-54

MWDM-59

Gama de longitud de onda del canal del paso (nanómetro)

1530~1565

1525~1600

Refleje la gama de longitud de onda del canal (el nanómetro)

1450~1490

965~1000

lsolation (DB)

Canal del paso

≤0.6

≤0.9

Refleje el canal

≤0.5

≤0.7

Sensibilidad de temperatura de la pérdida de inserción (DB)

≤0.3

lsolation (DB)

Canal del paso

≥25

≥30

Refleje el canal

≥15

Sensibilidad de temperatura de la pérdida de inserción (DB)

≤0.3

Pérdida dependiente de la polarización (DB)

≤0.1

Dispersión del modo de la polarización (picosegundo)

≤0.1

Directividad (DB)

≥50

Pérdida de vuelta (DB)

≥50

Manejo de la potencia máximo (mW)

300

Temperatura de funcionamiento (℃)

-10~+70

Temperatura de almacenamiento (℃)

-40~+85

Tipo de la fibra

Fibra de Corning SMF-28e

Fibra 1060 de Corning HI en
Puerto común y de la reflexión,
Fibra de SMF-28e en el puerto del paso

Dimensión del paquete (milímetros)

Para los 250μm, los 900μm

∅5.5×L38

Para 2.0m m 3.0m m

L90 x W20 ×H10

Las especificaciones antedichas están para los dispositivos sin el conector.
Las especificaciones pueden cambiar sin previo aviso.

Información el ordenar

FWDM

□□

□

Longitud de onda

Paquete

Diámetro de la fibra

Longitud de la fibra

Conector

54=1550 pass/1480 reflejan

tubo 1=Steel

los 0=250μm

el 1=1m

O=None

59=1550 pass/980 reflejan

Módulo de la caja 2=ABS

el 1=900μm

los 2=2m

1=FC/APC

3=Specify

2=2.0m m

S=Specify

2=FC/UPC

3=3.0m m

3=SCI/APC

4=SC/UPC

5=LC/APC

6=LC/UPC

7=O

S=Specify

Componentes ópticos

Infraestructura de cableado

etiqueta:

Lugar de origen:	CHINA
Nombre de la marca:	HELLOSIGNAL

Cantidad de orden mínima:	sin límite
Detalles de empaquetado:	10 PC/bolsas de plástico
Tiempo de entrega:	Normalmente 10 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	sin límite

Multiplexor de división de longitud de onda de filtro de 3 puertos 980/1550nm, 1480/1550nm

FWDM

Multiplexor de la división de la longitud de onda de 3 filtros 980/1550nm o 1480/1550nm de los puertos
