| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | Zion communication OR OEM |
| Certificación: | ISO, UL, CE, RoHS |
| Número de modelo: | Cable coaxial RG59 |
| Cantidad de orden mínima: | 30 KM |
| Detalles de empaquetado: | 305M, 1000FT, carrete de madera, cartón |
| Tiempo de entrega: | 25 días hábiles |
| Condiciones de pago: | T/T, carta de crédito |
| Capacidad de la fuente: | 3000KM / Mes |
| Conductor: | 20 AWG a. C. | Aislamiento: | PE espumado |
|---|---|---|---|
| Escudo: | Alambre trenzado de cobre desnudo Cobertura del 95% | Chaqueta: | CM de PVC |
| Color: | Blanco negro | Paquete: | 305M, 1000FT, carrete de madera, cartón |

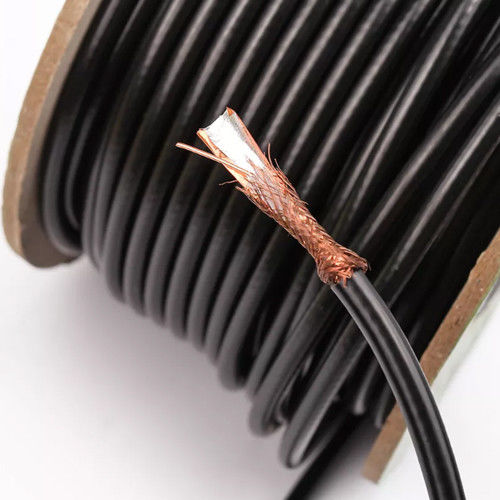

| RG59 BC 95% CCA PVC CM Cable coaxial CCTV de 75 ohmios Nº 7100164 |
|||||||
| Tipo similar: | |||||||
| Catalogar No. |
Tipo de cond. &Nom.DCR |
Blindaje | Blindaje y %Cobertura |
Tipo de chaqueta | nom.Capacidad | Nom.Imp.Ω | |
| RG59 aC 95% aC CM de PVC Nº 7100161 |
20AWG(SOL)BC 33,4 Ω/km |
espumado EDUCACIÓN FÍSICA |
BC-trenza 95% | CM de PVC | 52±3 pF/m | 75±3Ω | |
| RG59 aC 95% aC CMR de PVC Nº 7100162 |
20AWG(SOL)BC 33,4 Ω/km |
espumado EDUCACIÓN FÍSICA |
BC-trenza 95% | CMR de PVC | 52±3 pF/m | 75±3Ω | |
| RG59 aC 95% aC CMP de PVC Nº 7100163 |
20AWG(SOL)BC 33,4 Ω/km |
espumado EDUCACIÓN FÍSICA |
BC-trenza 95% | CMP de PVC | 52±3 pF/m | 75±3Ω | |
| RG59 aC 95% CCA CM de PVC Nº 7100164 |
20AWG(SOL)BC 33,4 Ω/km |
espumado EDUCACIÓN FÍSICA |
CCA-trenza 95% | CM de PVC | 52±3 pF/m | 75±3Ω | |
| RG59 aC 95% CCA CMR de PVC Nº 7100165 |
20AWG(SOL)BC 33,4 Ω/km |
espumado EDUCACIÓN FÍSICA |
CCA-trenza 95% | CMR de PVC | 52±3 pF/m | 75±3Ω | |
| Parámetros de construcción: | |||||||
| Conductor interno | 0,032"/0,81 mm/20 AWG BC | ||||||
| Dieléctrico | PE espumado de 0,144"/3,66 mm | ||||||
| Escudo | Cable trenzado CCA de 0,12 mm Cobertura del 95 % | ||||||
| Chaqueta | 0.238"±0.006"/6.05±0.15mm PVC cm | ||||||
| Espesor de la chaqueta | 0,032"/0,81 mm | ||||||
| Solicitud | Para uso en longitudes de ejecución de CCTV más largas | ||||||
| Características electricas: | |||||||
| Resistencia del conductor interno | El máximo.a las 20℃será < 21,2 Ω/km (6,96 Ω/kft) | ||||||
| Capacidad | 52 ±3 pF/m 15,8 ±1 pF/pie | ||||||
| Impedancia | 75 ± 3 Ω | ||||||
| pérdida de retorno | entre 5 y 1000MHz: > 22dB | ||||||
| Velocidad de propagación | 0.85 | ||||||
| Prueba de chispa (VAC) | 4 | ||||||
| Propiedades Mecánicas y Ambientales | |||||||
| Radio de curvatura del cable | 10 veces el diámetro del cable | ||||||
| Rango de temperatura de funcionamiento | -20℃a 60℃ | ||||||
| Diámetros de cables | 0.238"±0.006"/6.05±0.15mm PVC cm | ||||||
| Sección transversal | |||||||
 |
|||||||
| Atenuación (20 ℃): | |||||||
| Frecuencia (MHZ) | Atenuación máxima (dB/100 pies) | Atenuación máxima (dB/100m) | |||||
| 5 | 0.86 | 2.82 | |||||
| 55 | 2.05 | 6.73 | |||||
| 83 | 2.45 | 8.04 | |||||
| 187 | 3.60 | 11.81 | |||||
| 211 | 3.80 | 12.47 | |||||
| 250 | 4.10 | 13.45 | |||||
| 300 | 4.45 | 14.60 | |||||
| 350 | 4.80 | 15.75 | |||||
| 400 | 5.10 | 16.73 | |||||
| 450 | 5.40 | 17.72 | |||||
| 500 | 5.70 | 18.70 | |||||
| 550 | 5.95 | 19.52 | |||||
| 600 | 6.20 | 20.34 | |||||
| 750 | 6.97 | 22.87 | |||||
| 865 | 7.52 | 24.67 | |||||
| 1000 | 8.12 | 26.64 | |||||
| Información de la orden: | |||||||
| Calificación | HELLOSIGNAL RG59 BC 95% CCA PVC CM CABLE COAXIAL CCTV 7100164 ×××M/FT |
||||||
| Paquete | Longitud solicitada en el carrete, caja de extracción, carrete de plástico, carrete de madera, plataforma... | ||||||
| El tiempo de entrega | Normalmente 25 días después de recibido el depósito. | ||||||
| Marca | HELLOSIGNAL®O OEM | ||||||
