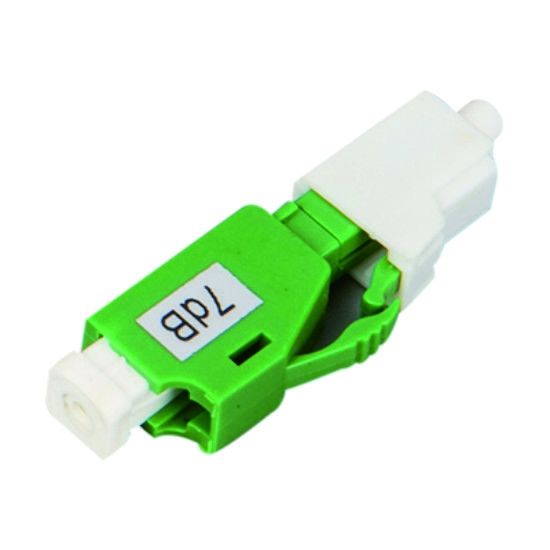

Atenuador de fibra óptica LC/UPC 7dB

Atenuador de fibra óptica de alto rendimiento diseñado para reducir la energía de la señal óptica con precisión y confiabilidad.

Descripción general del producto

Longitud de onda de funcionamiento: 1310-1550 nm | Valores de atenuación: 2/3/5/7/10 dB | Tipos de conector: SC, LC, FC, ST (APC/UPC) | Características: Baja pérdida de inserción, alta pérdida de retorno

Preguntar ahora

Identificación del producto

Código de Sión	Descripción de Sión
7236006	Atenuador de fibra óptica LC/UPC 7dB

Aplicaciones

El atenuador de fibra óptica de ZION COMMUNICATION reduce la energía de la señal óptica para evitar la distorsión en los receptores ópticos causada por una potencia de entrada excesiva. Este dispositivo óptico pasivo es esencial para depurar el rendimiento de la energía óptica, calibrar instrumentos de fibra óptica y atenuar las señales de fibra a los niveles requeridos.

Aplicaciones primarias

Sistemas de comunicación por fibra óptica.
Redes CATV de fibra óptica
Medición de dispositivos ópticos de alta potencia.
Ajuste de potencia de señal a niveles óptimos del receptor.

Tipos de conectores

Conector LC

Se utiliza en interfaces de fibra LC con mecanismo de cierre de conector modular (RJ). Comúnmente utilizado con módulos SFP en enrutadores.

Conector SC

Aplicado a interfaces de fibra SC, presenta un diseño plano similar al RJ-45 pero con pines de contacto de cobre.

Conector FC

Presenta refuerzo metálico en la manga con cierre de hebilla. Normalmente se utiliza en marcos de distribución ODF.

Conector ST

Diseño de concha redonda con cierre de hebilla. Comúnmente utilizado en cuadros de distribución de fibra para conexiones 10Base-F.

Especificaciones técnicas

Parámetro	FC, SC, LC, ST
Longitud de onda operativa (nm)	1310-1550
Pérdida de inserción (dB)	≤ 0,6
Pérdida de retorno (dB)	≥45
Repetibilidad (dB)	≤ 0,2
Resolución (dB)	≤ 0,1
Pérdida dependiente de la longitud de onda (dB)	WDL≤ 0,3 (bandas C y L)
Pérdida dependiente de la polarización (dB)	PDL≤ 0,2
Pérdida dependiente de la temperatura (dB)	TDL≤ 0,2
Tolerancia para atenuación de 1-5 dB (dB)	±0,5
Tolerancia para atenuación de 6-30 dB (nm)	±10
Durabilidad del apareamiento (ciclos)	≥1000
Tiempo de respuesta (dB/ms)	3
Precisión del control de atenuación (dB)	±0,5
Voltaje de suministro (CC)	± 5V
Temperatura de funcionamiento (°C)	-5 a +65
Temperatura de almacenamiento (°C)	-40 a +75

Productos relacionados con atenuadores de fibra óptica

Código de Sión	Código de producto	Descripción de Sión
7237001	ZC11FXAADXX	Atenuador de fibra óptica fija enchufable LC APC hembra a LC APC macho (1-25 dB)
7237002	ZC11FXBBDXX	Atenuador de fibra óptica fija enchufable LC UPC hembra a LC UPC macho (1-25 dB)
7237003	ZC11FXCCDXX	Atenuador de fibra óptica fija enchufable SC APC hembra a SC APC macho (1-25 dB)
7237004	ZC11FXDDDXX	Atenuador de fibra óptica fija enchufable SC UPC hembra a SC UPC macho (1-25 dB)
7237005	ZC12FXEEDXX	Atenuador de fibra óptica fija enchufable ST APC hembra a ST APC macho (1-25 dB)
7237006	ZC11FXFFDXX	Atenuador de fibra óptica fija enchufable ST UPC hembra a ST UPC macho (1-25 dB)
7237007	ZC11FXGGDXX	Atenuador de fibra óptica fija enchufable FC APC hembra a FC APC macho (1-25 dB)
7237008	ZC11FXHHDXX	Atenuador de fibra óptica fija enchufable FC UPC hembra a FC UPC macho (1-25 dB)
7237009	ZC11FXIIDXX	Atenuador de fibra óptica fija enchufable MU APC hembra a MU APC macho (1-25 dB)
7237010	ZC12FXJJDXX	Atenuador de fibra óptica fija enchufable MU UPC hembra a MU UPC macho (1-25 dB)
7237011	ZC11FXKKDXX	Atenuador de fibra óptica fija enchufable E2000 APC hembra a E2000 APC macho (1-25 dB)
7237012	ZC11FXLLDXX	Atenuador de fibra óptica fija enchufable E2000 UPC hembra a E2000 UPC macho (1-25 dB)
7237013	ZC12FXMMDXX	Atenuador de fibra óptica 8F MPO (hembra) a MPO (macho) (1-20 dB)
7237014	ZC11FXNNDXX	Atenuador de fibra óptica 12F MPO (hembra) a MPO (macho) (1-20 dB)
7237015	ZC11FXOODXX	Atenuador de fibra óptica 24F MPO (hembra) a MPO (macho) (1-20 dB)

Servicios OEM/ODM

ZION Communication ofrece servicios integrales de OEM/ODM con nuestro equipo profesional de I+D y una amplia experiencia en fabricación.

Logotipo personalizado
Impresión en cable
Etiqueta/bolsa de PE/diseño de cartón
Diferentes colores y diferentes longitudes disponibles

Galería de productos

Atenuador de fibra óptica fija enchufable ST APC hembra a ST APC macho (1-25 dB)

Atenuador de fibra óptica fija enchufable SC UPC hembra a SC UPC macho (1-25 dB)

Atenuador de fibra óptica fija enchufable SC APC hembra a SC APC macho (1-25 dB)

Atenuador de fibra óptica fija enchufable LC UPC hembra a LC UPC macho (1-25 dB)

Atenuador de fibra óptica fija enchufable LC APC hembra a LC APC macho (1-25 dB)

Lugar de origen:	China
Nombre de la marca:	Zion communication
Número de modelo:	Atenuador óptico de la fibra

Cantidad de orden mínima:	20pcs
Detalles de empaquetado:	10 PC/bolsas de plástico
Tiempo de entrega:	Normalmente 25 días recibieron después el depósito.
Condiciones de pago:	T/T
Capacidad de la fuente:	Ningún límite
