Lugar de origen: | China |
---|---|
Nombre de la marca: | HELLOSIGNAL® OR OEM |
Número de modelo: | Divisor del PLC |
Cantidad de orden mínima: | 20pcs |
Detalles de empaquetado: | 10 PC/bolsas de plástico |
Tiempo de entrega: | Normalmente 25 días recibieron después el depósito. |
Condiciones de pago: | T/T |
Capacidad de la fuente: | Ningún límite |
Longitud de onda de funcionamiento (nanómetro): | 1260~1650nm | Longitud de la fibra: | el 1m |
---|---|---|---|
Temperatura de funcionamiento (℃): | -40 ~ 85 | Tipo del conector: | SC/APC, SC/UPC, ST DEL LC FC |
Alta luz: | divisor de la fibra óptica,divisor óptico del plc |

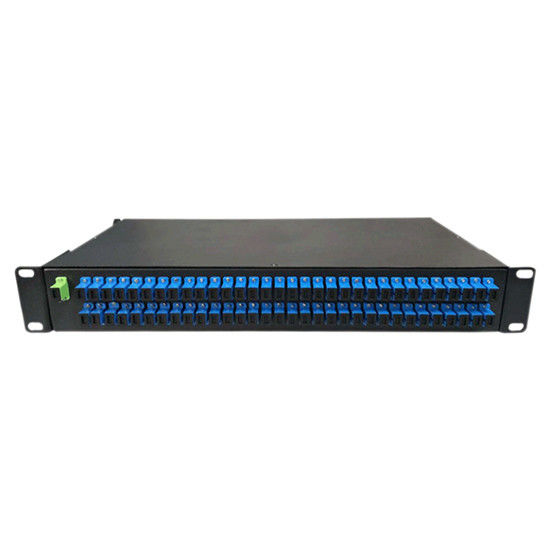

Tipo del divisor del PLC | Divisor del PLC 1×64 | ||||||||
Tipo de la configuración | 1×64 | ||||||||
Longitud de onda de funcionamiento (nanómetro) | 1260~1650nm | ||||||||
Longitud de la fibra | el 1m | ||||||||
DB de la directividad (≥) | 55 | ||||||||
Estilo del paquete | El estante de 19 ″ montó ODF | ||||||||
Tipo de la fibra | G657A1 o G652D unimodal | ||||||||
Diámetro de la fibra | 0.9m m, 2.0m m, 3.0m m | ||||||||
DB dependiente de la pérdida de la polarización (≤) | 0,4 | ||||||||
DB dependiente de la pérdida de la longitud de onda (≤) | 0,8 | ||||||||
DB típico de la pérdida de inserción (≤) | 19,7 | ||||||||
DB de la pérdida de inserción (≤) | 21,2 | ||||||||
DB de la uniformidad de la pérdida (≤) | 2,5 | ||||||||
Temperatura de funcionamiento (℃) | -40 ~ 85 | ||||||||
Temperatura de almacenamiento (℃) | -40 ~ 85 | ||||||||
Dimensión de aislamiento del paquete (milímetros) | 485*75*195 | ||||||||
Tipo del conector | SC/APC, SC/UPC, ST DEL LC FC | ||||||||
Marca | HELLOSIGNAL® U OEM | ||||||||
Plazo de expedición | Normalmente 25 días recibieron después el depósito. | ||||||||
MOQ | 20pcs |
Tipo de acero divisor del PLC de la fibra óptica, unimodal, conectores del tubo del divisor 1×64 Blockless del PLC mini de los 900μm SC/APC. El divisor planar del circuito de la onda luminosa (PLC) es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona. Ofrece confiabilidad tamaño pequeño, alta, la gama de longitud de onda de funcionamiento ancha y la buena uniformidad de canal a canal, y es ampliamente utilizado en redes de PON realizar partir del poder de la señal óptica. Huiyuan proporciona la serie entera de productos del divisor 1xN y 2xN que se adapten para los usos específicos. Todos los productos cumplen requisitos de GR-1209-CORE y de GR-1221-CORE.
Parámetro | 1 divisor del PLC de x N; divisor del PLC de 2 x N | ||||||||
Parámetro | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Longitud de onda de funcionamiento (milímetros) | 1260~1650 | ||||||||
Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||||||
Pérdida de inserción (DB) (Grado de P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Uniformidad de la pérdida (DB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Pérdida de vuelta (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Directividad (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Pérdida dependiente de la longitud de onda (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Longitud de la fibra (m) | el 1m o modificado para requisitos particulares | ||||||||
Estabilidad de temperatura (- 20~+80°C) | < 0=""> | ||||||||
Temperatura de funcionamiento (°C) | – 20~+80 | ||||||||
Temperatura de almacenamiento (°C) | – 40~+80 | ||||||||
El dar máximo del poder (mW) | 500,0 |
Aviso: Las especificaciones antedichas están para los dispositivos sin el conector. Añada una pérdida adicional 0.2dB por el conector.
B | D | F | F | ||||||
Puerto | Paquete | Diámetro de la fibra | Longitud de la fibra | Conector | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless Módulo de la caja 3=ABS caja 4=lnsert tipo 5=Pallet 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0m m 3=3.0m m |
los 0=0.5m el 1=1.0m los 2=1.5m los 3=2.0m los 4=3.0m los 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=O Z=Customized |
