Lugar de origen: | CHINA |
---|---|
Nombre de la marca: | HELLOSIGNAL® OR OEM |
Número de modelo: | Divisor del PLC |
Cantidad de orden mínima: | 20pcs |
Detalles de empaquetado: | 10 PC/bolsas de plástico |
Tiempo de entrega: | Normalmente 25 días recibieron después el depósito. |
Condiciones de pago: | T/T |
Capacidad de la fuente: | Ningún límite |
Longitud de onda de funcionamiento (nanómetro): | 1260~1650nm | Longitud de la fibra: | el 1m o el 1.5m o pedido |
---|---|---|---|
Temperatura de funcionamiento (℃): | -40 ~ 85 | Tipo del conector: | SC/APC, SC/UPC, ST DEL LC FC |
Alta luz: | divisor de la fibra óptica,divisor óptico del plc |
Tipo del divisor del PLC | Divisor del PLC 1×2 | ||||||||
Tipo de la configuración | 1×2 | ||||||||
Longitud de onda de funcionamiento (nanómetro) | 1260~1650nm | ||||||||
Longitud de la fibra | el 1m o el 1.5m o pedido | ||||||||
DB de la directividad (≥) | 55 | ||||||||
Estilo del paquete | Módulo del ABS | ||||||||
Tipo de la fibra | G657A1 o G652D unimodal | ||||||||
Diámetro de la fibra | 2.0m m, 3.0m m | ||||||||
DB dependiente de la pérdida de la polarización (≤) | 0,2 | ||||||||
DB dependiente de la pérdida de la longitud de onda (≤) | 0,3 | ||||||||
DB típico de la pérdida de inserción (≤) | 3,9 | ||||||||
DB de la pérdida de inserción (≤) | 4,2 | ||||||||
DB de la uniformidad de la pérdida (≤) | 0,4 | ||||||||
Temperatura de funcionamiento (℃) | -40 ~ 85 | ||||||||
Temperatura de almacenamiento (℃) | -40 ~ 85 | ||||||||
Dimensión de aislamiento del paquete (milímetros) | 100*80*10 | ||||||||
Tipo del conector | SC/APC, SC/UPC, ST DEL LC FC | ||||||||
Marca | HELLOSIGNAL® U OEM | ||||||||
Plazo de expedición | Normalmente 25 días recibieron después el depósito. | ||||||||
MOQ | 20pcs |

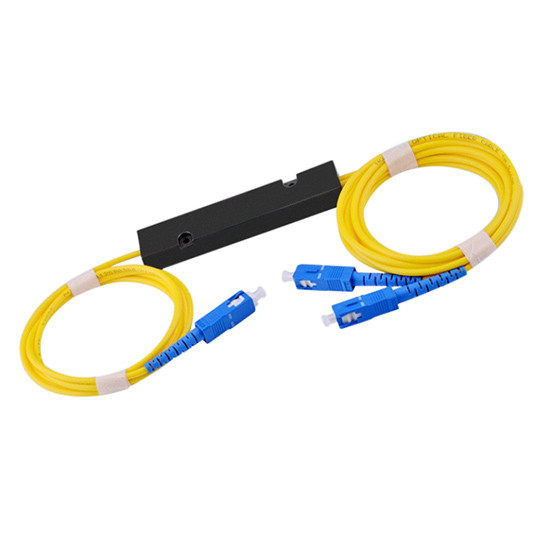

El divisor 2 de la fibra óptica en 1 hacia fuera ABS del divisor de la fibra óptica del PLC del solo modo encajonado con el conector del SC puso un lacre de acero del tubo lleno con la caja del ABS con la fibra de la salida cable de 2.0m m o de 3.0m m.
El divisor 2 de la fibra óptica en 1 hacia fuera divisor planar unimodal del circuito de la onda luminosa se desarrolla sobre la base de proceso único de la guía de onda del vidrio de silicona con la coleta alineada precisión confiable de la fibra en un paquete miniatura, provee de una baja solución costo de la distribución ligera pequeño factor de forma y alta confiabilidad.
Obediente con Telcordia GR-1209 y Telcordia GR-1221. Los dispositivos de acero del divisor del PLC del tubo 1×2 tienen alto rendimiento en términos de pérdida de inserción baja, PDL bajo, pérdida de alto retorno y uniformidad excelente sobre una gama de longitud de onda ancha a partir de 1260 nanómetro a 1620nm y al trabajo en temperatura de -40°C a +80°C.
Los divisores ópticos del PLC tienen configuraciones estándar de las configuraciones 1×4, 1×8, 1×16 y 1×32, así como de las estructuras modificadas para requisitos particulares de 2×8, 2×16, 2×32.
Parámetro | 1 divisor del PLC de x N; divisor del PLC de 2 x N | ||||||||
Parámetro | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Longitud de onda de funcionamiento (milímetros) | 1260~1650 | ||||||||
Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||||||
Pérdida de inserción (DB) (Grado de P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Uniformidad de la pérdida (DB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Pérdida de vuelta (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Directividad (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Pérdida dependiente de la longitud de onda (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Longitud de la fibra (m) | el 1m o modificado para requisitos particulares | ||||||||
Estabilidad de temperatura (- 20~+80°C) | < 0=""> | ||||||||
Temperatura de funcionamiento (°C) | – 20~+80 | ||||||||
Temperatura de almacenamiento (°C) | – 40~+80 | ||||||||
El dar máximo del poder (mW) | 500,0 |
Aviso: Las especificaciones antedichas están para los dispositivos sin el conector. Añada una pérdida adicional 0.2dB por el conector.
B | D | F | F | ||||||
Puerto | Paquete | Diámetro de la fibra | Longitud de la fibra | Conector | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless Módulo de la caja 3=ABS caja 4=lnsert tipo 5=Pallet 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0m m 3=3.0m m |
los 0=0.5m el 1=1.0m los 2=1.5m los 3=2.0m los 4=3.0m los 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=O Z=Customized |
