Lugar de origen: | China |
---|---|
Nombre de la marca: | HELLOSIGNAL® OR OEM |
Número de modelo: | Divisor del PLC |
Cantidad de orden mínima: | 20pcs |
Detalles de empaquetado: | 10 PC/bolsas de plástico |
Tiempo de entrega: | Normalmente 25 días recibieron después el depósito. |
Condiciones de pago: | T/T |
Capacidad de la fuente: | Ningún límite |
Longitud de onda de funcionamiento (nanómetro): | 1260~1650nm | Longitud de la fibra: | el 1m o el 1.5m o pedido |
---|---|---|---|
Temperatura de funcionamiento (℃): | -40 ~ 85 | Tipo del conector: | SC/APC, SC/UPC, ST DEL LC FC |
Alta luz: | divisor de la fibra óptica,divisor óptico del plc |
Tipo del divisor del PLC | Divisor del PLC 1×4 | ||||||||
Tipo de la configuración | 1×4 | ||||||||
Longitud de onda de funcionamiento (nanómetro) | 1260~1650nm | ||||||||
Longitud de la fibra | el 1m o el 1.5m o pedido | ||||||||
DB de la directividad (≥) | 55 | ||||||||
Estilo del paquete | Módulo del ABS | ||||||||
Tipo de la fibra | G657A1 o G652D unimodal | ||||||||
Diámetro de la fibra | 2.0m m, 3.0m m | ||||||||
DB dependiente de la pérdida de la polarización (≤) | 0,2 | ||||||||
DB dependiente de la pérdida de la longitud de onda (≤) | 0,3 | ||||||||
DB típico de la pérdida de inserción (≤) | 7 | ||||||||
DB de la pérdida de inserción (≤) | 7,4 | ||||||||
DB de la uniformidad de la pérdida (≤) | 0,6 | ||||||||
Temperatura de funcionamiento (℃) | -40 ~ 85 | ||||||||
Temperatura de almacenamiento (℃) | -40 ~ 85 | ||||||||
Dimensión de aislamiento del paquete (milímetros) | 100*80*10 | ||||||||
Tipo del conector | SC/APC, SC/UPC, ST DEL LC FC | ||||||||
Marca | HELLOSIGNAL® U OEM | ||||||||
Plazo de expedición | Normalmente 25 días recibieron después el depósito. | ||||||||
MOQ | 20pcs |

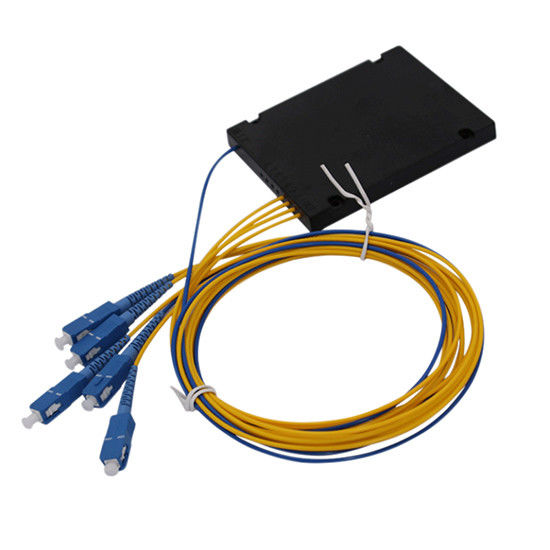

El tipo del acoplador del PLC del solo modo de la caja del ABS del divisor del PLC del solo modo 1×4 con el conector del SC viene con el cable de la fibra de 2.0m m o de 3.0m m en el 1.5m generalmente. Los dispositivos del divisor del PLC del solo modo 1×4 tienen alto rendimiento en términos de pérdida de inserción baja, PDL bajo, pérdida de alto retorno y uniformidad excelente sobre una gama de longitud de onda ancha a partir de 1260 nanómetro a 1620nm y al trabajo en temperatura de -40°C a +80°C. Los divisores ópticos del PLC tienen configuraciones estándar de las configuraciones 1×4, 1×8, 1×16 y 1×32, así como de las estructuras modificadas para requisitos particulares de 2×8, 2×16, 2×32.
Parámetro | 1 divisor del PLC de x N; divisor del PLC de 2 x N | ||||||||
Parámetro | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Longitud de onda de funcionamiento (milímetros) | 1260~1650 | ||||||||
Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||||||
Pérdida de inserción (DB) (Grado de P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Uniformidad de la pérdida (DB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Pérdida de vuelta (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Directividad (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Pérdida dependiente de la longitud de onda (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Longitud de la fibra (m) | el 1m o modificado para requisitos particulares | ||||||||
Estabilidad de temperatura (- 20~+80°C) | < 0=""> | ||||||||
Temperatura de funcionamiento (°C) | – 20~+80 | ||||||||
Temperatura de almacenamiento (°C) | – 40~+80 | ||||||||
El dar máximo del poder (mW) | 500,0 |
Aviso: Las especificaciones antedichas están para los dispositivos sin el conector. Añada una pérdida adicional 0.2dB por el conector.
B | D | F | F | ||||||
Puerto | Paquete | Diámetro de la fibra | Longitud de la fibra | Conector | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless Módulo de la caja 3=ABS caja 4=lnsert tipo 5=Pallet 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0m m 3=3.0m m |
los 0=0.5m el 1=1.0m los 2=1.5m los 3=2.0m los 4=3.0m los 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=O Z=Customized |
