Lugar de origen: | China |
---|---|
Nombre de la marca: | HELLOSIGNAL® OR OEM |
Número de modelo: | Divisor del PLC |
Cantidad de orden mínima: | 20pcs |
Detalles de empaquetado: | 10 PC/bolsas de plástico |
Tiempo de entrega: | Normalmente 25 días recibieron después el depósito. |
Condiciones de pago: | T/T |
Capacidad de la fuente: | Ningún límite |
Longitud de onda de funcionamiento (nanómetro): | 1260~1650nm | Longitud de la fibra: | el 1.5m o pedido |
---|---|---|---|
Ancho de banda (nanómetro): | 20Nm | Temperatura de funcionamiento (℃): | -40 ~ 85 |
Tipo del conector: | SC/APC, SC/UPC, ST DEL LC FC | ||
Alta luz: | divisor de la fibra óptica,divisor óptico del plc |
Tipo del divisor del PLC | Divisor del PLC 1×8 | ||||||||
Tipo de la configuración | 1×8 | ||||||||
Longitud de onda de funcionamiento (nanómetro) | 1260~1650nm | ||||||||
Longitud de la fibra | el 1.5m o pedido | ||||||||
Ancho de banda (nanómetro) | 20nm | ||||||||
Estilo del paquete | Blockless | ||||||||
Tipo de la fibra | G657A1 o G652D unimodal | ||||||||
Diámetro de la fibra | 0.9m m, 2.0m m, 3.0m m | ||||||||
DB dependiente de la pérdida de la polarización (≤) | 0,3 | ||||||||
DB dependiente de la pérdida de la longitud de onda (≤) | 0,3 | ||||||||
DB típico de la pérdida de inserción (≤) | 10,2 | ||||||||
DB de la pérdida de inserción (≤) | 10,7 | ||||||||
DB de la uniformidad de la pérdida (≤) | 0,8 | ||||||||
Temperatura de funcionamiento (℃) | -40 ~ 85 | ||||||||
Temperatura de almacenamiento (℃) | -40 ~ 85 | ||||||||
Dimensión de aislamiento del paquete (milímetros) | 130*100*25 | ||||||||
Tipo del conector | SC/APC, SC/UPC, ST DEL LC FC | ||||||||
Marca | HELLOSIGNAL® U OEM | ||||||||
Plazo de expedición | Normalmente 25 días recibieron después el depósito. | ||||||||
MOQ | 20pcs |

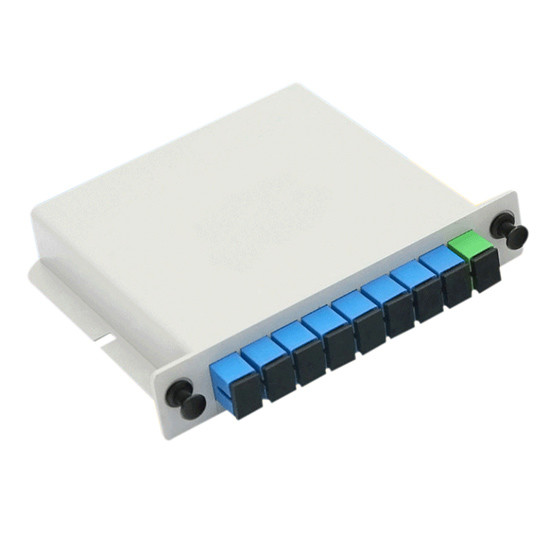

El PLC óptico del solo modo del divisor 1X8 LGX de la fibra con la conexión del SC FC es un divisor blockless del plc 1×8 instalado en caja de LGX. Este divisor óptico de la fibra se puede connecterized con los conectores de la fibra del SC FC LC con los puertos relacionados del adaptador de la fibra.
Los divisores del PLC (circuito planar de la onda luminosa) son divisores del solo modo con un ratio incluso partido a partir de una fibra de la entrada a las fibras de salida múltiple. Este divisor del PLC es un 1×8, con 1 entrada y 8 fibras de la salida con un ratio incluso partido a través de todas las fibras sin importar longitud de onda de la entrada. Los divisores del PLC son disponibles con la fibra unimodal del tubo flojo de los 900µm y terminados o unterminated según sus necesidades. Los divisores del PLC de Unconnectorized vienen sin los conectores para empalmar o el connectorization fácil. Los divisores Connectorized del PLC están disponibles con su opción de los conectores de la fibra óptica: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, y ST/UPC.
Parámetro | 1 divisor del PLC de x N; divisor del PLC de 2 x N | ||||||||
Parámetro | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Longitud de onda de funcionamiento (milímetros) | 1260~1650 | ||||||||
Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||||||
Pérdida de inserción (DB) (Grado de P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Uniformidad de la pérdida (DB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Pérdida de vuelta (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Directividad (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Pérdida dependiente de la longitud de onda (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Longitud de la fibra (m) | el 1m o modificado para requisitos particulares | ||||||||
Estabilidad de temperatura (- 20~+80°C) | < 0=""> | ||||||||
Temperatura de funcionamiento (°C) | – 20~+80 | ||||||||
Temperatura de almacenamiento (°C) | – 40~+80 | ||||||||
El dar máximo del poder (mW) | 500,0 | ||||||||
Aviso: Las especificaciones antedichas están para los dispositivos sin el conector. Añada una pérdida adicional 0.2dB por el conector. |
B | D | F | F | ||||||
Puerto | Paquete | Diámetro de la fibra | Longitud de la fibra | Conector | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless Módulo de la caja 3=ABS caja 4=lnsert tipo 5=Pallet 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0m m 3=3.0m m |
los 0=0.5m el 1=1.0m los 2=1.5m los 3=2.0m los 4=3.0m los 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=O Z=Customized |
