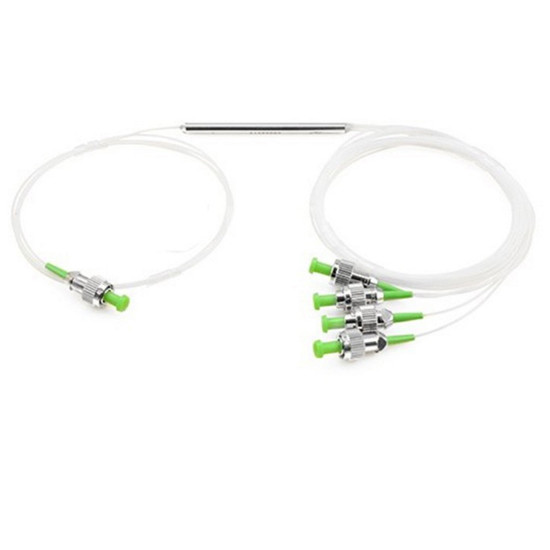

Conectores de separación óptica de tubos de acero 1 × 4 de modo único FBT Conectores de separación de fibra óptica FC/APC (7233104)
Fibra óptica splitter 1*4/1*8/1*16/1*32 Modo único/multimodo con conectores SC LC FC ST/APC UPC FBT/PLC SPLITTER óptico
Fibra de separación de FBT 1x4 Aplicaciones
- FTTH, LAN, PON y CATV óptico
- Red de anillo local, sistema de comunicación de fibra óptica
- Equipo de ensayo de fibra óptica, sensor de fibra óptica
Especificaciones del divisor de fibras FBT 1×4
| Entrada y salida |
1 a 4 FBT Fibra óptica divisor divisor óptico 1 × 4 |
| Tipo de fibra |
9/125 SMF-28 o especificado por el cliente |
| longitud de onda de funcionamiento (nm) |
1310,1490,1550nm |
| Proporción de acoplamiento (%) |
1 a 50% |
| Ancho de banda (nm) |
20 nm |
| Pérdida de inserción típica (dB) |
≤ 7 años2 |
| Pérdida dependiente de la polarización (dB) |
≤ 01 |
| Homogeneidad (dB) |
≤ 09 |
| Directividad (dBm) |
≥ 60 años |
| Uniformidad (dB) |
0.5 |
| Pérdida dependiente típica (dB) |
≤ 015 |
| Estabilidad a temperatura (dB/oC) |
≤ 0002 |
| Temperatura de funcionamiento (°C) |
-40 ¢ 70 |
| Temperatura de almacenamiento (°C) |
-40 ¢ 85 |
| Cables de fibra |
Fibra desnuda, fibra de tubo suelta |
| Conector de fibra |
SC, FC, LC y ST |
| Marca del producto |
HELLOSIGNAL® o OEM |
| Tiempo de entrega |
Normalmente 25 días después de recibir el depósito |
| Cuota de producción |
20 piezas |
Descripción del producto
El divisor de fibra óptica FBT (también llamado acoplador de fibra óptica) es un dispositivo que divide la luz de fibra óptica en varias partes por una cierta proporción.Los divisores de fibra son diferentes de los divisores de fibra PLC en los métodos de divisiónUn divisor de fibra óptica puede ser producido con Singlemode, Multimode 62.5También está disponible con conectores LC, LC/APC, SC, SC/APC, FC, FC/APC y ST o sin conector.
Para los divisores de fibra de 1 × 2 están disponibles diferentes proporciones de división, incluidas 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 y 99/1.
La mayoría de los divisores ópticos están disponibles en configuraciones de tubo suelto de 900 μm y de fibra desnuda de 250 μm. Los acopladores 1 × 2 y 2 × 2 vienen de serie con una funda de metal protectora para cubrir la división.Los recuentos de salida más altos están construidos con una caja para proteger los componentes de separación.
Especificaciones de rendimiento
Las especificaciones de funcionamiento detalladas de los dispositivos de acoplamiento de banda ancha, de acoplamiento de ventanas dobles y de acoplamiento de fibra multimodo:
| Parámetro |
Acoplador de banda ancha |
Con doble ventana |
Acoplador de fibra multimodo |
| Grado |
¿Qué es eso? |
¿Qué es eso? |
¿Qué es eso? |
| longitud de onda de funcionamiento (nm) |
1310,1550 o banda C + L |
1310 y 1550 |
850 o 1310 o Especificar |
| Ancho de banda de funcionamiento (nm) |
± 40 |
± 40 |
± 40 |
| Pérdida excesiva típica (dB) |
¿Por qué no lo haces?1 |
¿Por qué no lo haces?1 |
¿Por qué no lo haces?7 |
Nota: Las especificaciones anteriores son para dispositivos sin conector. Agregue una pérdida adicional de 0,2 dB por conector.
