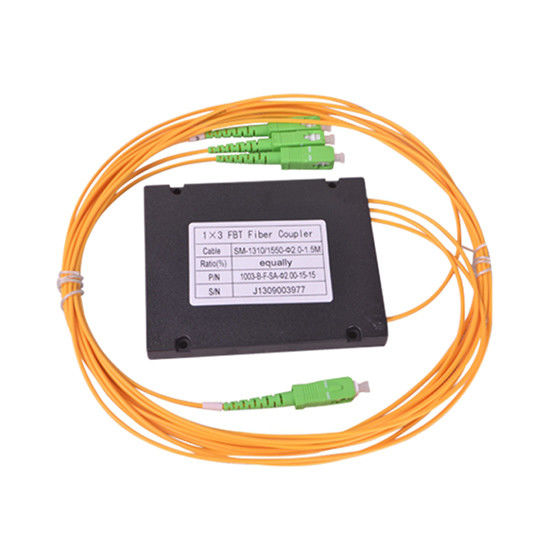

Acoplador Óptico de Tipo Fusionado FBT Conector FC/APC 1X3 (7233103)
Divisor de Fibra Óptica 1×4/1×8/1×16/1×32 Monomodo/Multimodo con conectores SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER
Consultar Ahora
Aplicaciones del Divisor de Fibra Óptica 1×3
- FTTH, LAN, PON y CATV Óptico
- Red de anillo local, sistema de comunicación por fibra óptica
- Equipos de prueba de fibra óptica, sensor de fibra óptica
Especificaciones del Divisor de Fibra Óptica 1×3
| Entrada y Salida |
Divisor de Fibra Óptica Monomodo 1×3 |
| Tipo de Fibra |
9/125 SMF-28 o especificado por el cliente |
| Longitud de Onda de Operación (nm) |
1310,1490,1550nm |
| Relación de Acoplamiento (%) |
1-50% |
| Ancho de Banda (nm) |
20nm |
| Pérdida de Inserción Típica (dB) |
≤5.5 |
| Pérdida Dependiente de la Polarización (dB) |
≤0.1 |
| Homogeneidad (dB) |
≤0.9 |
| Directividad (dBm) |
≥60 |
| Uniformidad (dB) |
0.5 |
| Pérdida Dependiente Típica (dB) |
≤0.15 |
| Estabilidad de la Temperatura (dB/ºC) |
≤0.002 |
| Temperatura de Operación (℃) |
-40 ～ 70 |
| Temperatura de Almacenamiento (℃) |
-40 ～ 85 |
| Cable de Fibra |
fibra desnuda, fibra de tubo holgado |
| Conector de Fibra |
SC FC LC ST |
| Marca |
HELLOSIGNAL® O OEM |
| Tiempo de Entrega |
Normalmente 25 días después de recibir el depósito |
| MOQ |
20 piezas |
Descripción del Producto
El divisor de fibra óptica FBT (también llamado acoplador óptico de fibra) es un dispositivo que divide la luz de fibra óptica en varias partes según una cierta proporción. Los divisores de fibra son diferentes de los divisores de fibra PLC en los métodos de división.
Un divisor de fibra óptica se puede producir con fibra monomodo, multimodo 62.5 y multimodo 50. También puede personalizarlos con conectores LC, LC/APC, SC, SC/APC, FC, FC/APC y ST o sin conector.
Cuando se trata de divisores de fibra 1×2, puede solicitar detalles para diferentes relaciones de división, como 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 y 99/1.
La mayoría de los divisores ópticos están disponibles en tubo holgado de 900µm y fibra desnuda de 250µm. Los acopladores 1×2 y 2×2 vienen de serie con una funda protectora de metal para cubrir la división. Los recuentos de salida más altos se construyen con una caja para proteger los componentes de división.
Imágenes Detalladas del Divisor de Fibra Óptica 1×3
Especificaciones de Rendimiento
| Parámetro |
Acoplador de Banda Ancha |
Duplexor de Doble Ventana |
Acoplador de Fibra Multimodo |
| Grado |
P | A |
P | A |
P | A |
| Longitud de Onda de Operación (nm) |
1310,1550 o Banda C + L |
1310 y 1550 |
850 o 1310 o Especificar |
| Ancho de Banda de Operación (nm) |
±40 |
±40 |
±40 |
| Pérdida Excesiva Típica (dB) |
<0.7 | <0.1 |
<0.07 | <0.1 |
<0.4 | <0.7 |
| Pérdida de Inserción (dB) 50/50 |
<3.4 | <3.6 |
<3.4 | <3.6 |
<3.7 | <4.0 |
| Pérdida de Inserción (dB) 40/60 |
<4.4/2.6 | <4.7/2.8 |
<4.4/2.6 | <4.7/2.8 |
<4.7/2.7 | <5.0/3.0 |
<4.7/2.7 | <5.0/3.0 |
| Pérdida Dependiente de la Polarización |
<0.1 | <0.15 |
<0.17 | <0.15 |
|
| Directividad (dB) |
>50 |
>35 |
|
| Temperatura de Operación (℃) |
-40~+70 |
-40~+70 |
-40~+70 |
| Temperatura de Almacenamiento (℃) |
-40~+85 |
-40~+85 |
-40~+85 |
Aviso: Las especificaciones anteriores son para dispositivos sin conector. Agregue una pérdida adicional de 0.2dB por conector.
Información Alternativa Importante
| A |
B |
C |
D |
E |
F |
G |
H |
I |
| Modo |
Grado |
Longitud de Onda |
Puerto |
Tipo de Fibra |
Paquete |
Diámetro de la Fibra |
Relación de Acoplamiento |
Tipo de Conector |
| 1=WBC 2=DWC 3=MMC Z=Personalizado |
1=P 2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490/1550 Z=Personalizado |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Personalizado |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Personalizado |
Productos Relacionados
Divisor de Fibra Óptica Multimodo 1X2 Caja ABS Acoplador de Fibra de Tipo Fusionado FBT(7233101)
Divisor de Fibra Óptica FBT, Divisor de Fibra Óptica, Componentes Ópticos
Divisor Óptico 1×4 Caja ABS Salida Monomodo Acoplador Óptico de Tipo Fusionado FBT Divisor de Fibra Óptica(7233102)
Divisor de Fibra Óptica FBT, Divisor de Fibra Óptica, Componentes Ópticos
Acoplador Óptico de Tipo Fusionado FBT Conector FC/APC 1X3 (7233103)
Divisor de Fibra Óptica FBT, Divisor de Fibra Óptica, Componentes Ópticos

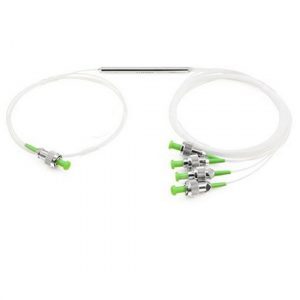

Divisor Óptico 1×4 Tubo de Acero Monomodo FBT Divisor de Fibra Óptica Conectores FC/APC (7233104)
Divisor de Fibra Óptica FBT, Divisor de Fibra Óptica, Componentes Ópticos

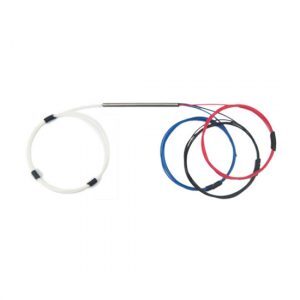

Divisor Óptico 1×3 Tubo de Acero Monomodo Acoplador de Fibra de Tipo Fusionado FBT Divisor de Fibra Óptica con o...">
