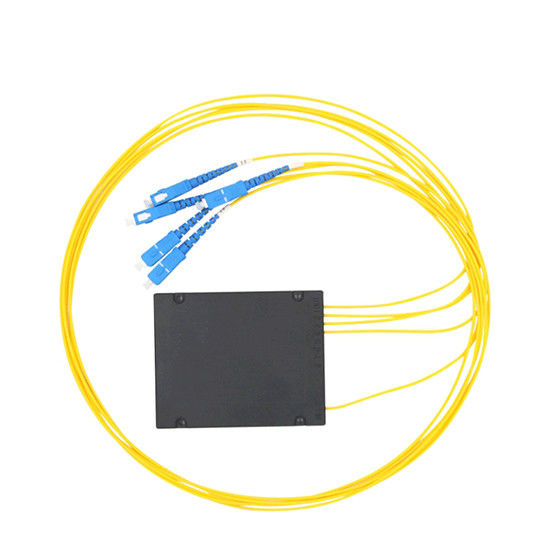

Divisor Óptico 1×4 Caja ABS Monomodo Acoplador Óptico de Tipo Fusionado
El divisor de fibra óptica FBT (también llamado acoplador de fibra óptica) es un dispositivo que divide la luz de fibra óptica en varias partes mediante una proporción específica. Disponible en configuraciones 1×4, 1×8, 1×16 y 1×32 con conectores SC, LC, FC, ST en tipos APC o UPC.
Consultar ahora
Aplicaciones
- Redes FTTH, LAN, PON y CATV ópticas
- Redes de anillo locales y sistemas de comunicación por fibra óptica
- Equipos de prueba de fibra óptica y sensores de fibra óptica
Especificaciones Técnicas
Divisor de Fibra Óptica Multimodo 1×4
| Entrada y Salida |
Divisor óptico 4 en 1 salida |
| Tipo de Fibra |
9/125 SMF-28 o especificado por el cliente |
| Longitud de Onda de Operación |
1310, 1490, 1550nm |
| Relación de Acoplamiento |
1-50% |
| Ancho de Banda |
±20nm |
| Pérdida de Inserción |
3.3 dB (50/50), 4.3/2.5 dB (40/60) |
| Estabilidad Térmica |
≤0.3 (dB/℃) |
| Directividad |
≥55 dB (≥60dB 2×2) |
| Tipo de Paquete |
Fibra desnuda, tubo holgado de 0.9/2.0/3.0mm |
| Temperatura de Operación |
-40℃ a 70℃ |
| Temperatura de Almacenamiento |
-40℃ a 85℃ |
| Dimensiones del Paquete |
Φ3×54mm, 90×20×10mm |
| Conector de Fibra |
Conectores SC, FC, ST, LC (PC, UPC, APC) |
| Marca |
HELLOSIGNAL® O OEM |
| Tiempo de Entrega |
Normalmente 25 días después de recibir el depósito |
| Cantidad Mínima de Pedido |
20 piezas |
Características del Producto
Los divisores de fibra óptica FBT difieren de los divisores de fibra PLC en su metodología de división. Se pueden fabricar con tipos de fibra monomodo, multimodo 62.5 y multimodo 50. Las opciones de personalización incluyen conectores LC, LC/APC, SC, SC/APC, FC, FC/APC y ST o versiones sin conector.
Para divisores de fibra 1×2, hay disponibles varias relaciones de división, incluyendo 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99 y sus relaciones inversas.
La mayoría de los divisores ópticos vienen en configuraciones de tubo holgado de 900µm y fibra desnuda de 250µm. Los acopladores 1×2 y 2×2 incluyen manguitos protectores de metal, mientras que los recuentos de salida más altos cuentan con cajas protectoras.
Especificaciones de Rendimiento
| Parámetro |
Acoplador de Banda Ancha |
Acoplador de Doble Ventana |
Acoplador de Fibra Multimodo |
| Longitud de Onda de Operación |
1310, 1550 o Banda C + L |
1310 y 1550 |
850 o 1310 o Especificar |
| Ancho de Banda de Operación |
±40 |
±40 |
±40 |
| Pérdida Excesiva Típica (dB) |
<0.7 |
<0.07 |
<0.4 |
| Pérdida de Inserción (dB) 50/50 |
<3.4 |
<3.4 |
<3.7 |
Nota:Las especificaciones anteriores son para dispositivos sin conectores. Agregue una pérdida adicional de 0.2dB por conector.
Opciones de Personalización
Nuestros divisores de fibra óptica admiten una amplia personalización en múltiples parámetros, incluyendo tipo de modo, grado, longitud de onda, configuración de puertos, tipo de fibra, embalaje, diámetro de fibra, relación de acoplamiento y tipo de conector para cumplir con los requisitos específicos de la aplicación.
