Cierre de empalme vertical de fibra óptica ZCSC-S048-01
24/48/96/144 núcleos IP55 a IP68 PP/PC/PC+ABS Sellado retráctil por calor/Sellado mecánico CIERRE DE EMPALME ÓPTICO EN LÍNEA
| N.º de modelo |
ZCSC-S048-01(7231212) |
 |
| Color | Negro |
| Capacidad | 48 núcleos |
| Nivel de protección | IP68 |
| Material | PP, PC, PC+ABS |
| Método de sellado para entradas | Sellado mecánico |
| Entrada/salida | 2+2 |
| Diámetro del cable de entrada | Φ8-Φ15 |
| Diámetro del cable de salida | Φ8-Φ15 |
| Humedad relativa | ≤95% (＋30℃) |
| Presión atmosférica | 62～101kPa |
| Dimensión (MM) | 300*Φ118 |
| Tamaño de la caja interior (MM) | 310*195*180 |
| Tamaño de la caja exterior (MM) | 600*325*555 |
| Peso por unidad (KG) | 1.2 |
| Peso bruto (KG) | 12 |
| Unidades/Caja (PCS) | 9 |
Descripción general del producto
El modelo ZCSC-S048-01 de ZION COMMUNICATION es uno de los equipos principales para los puntos de acceso de los usuarios, aplicado para la conexión y distribución de protección entre dos o más cables. La función principal es conectar el cable de distribución y el cable interior al aire libre. Se utiliza ampliamente en sistemas de comunicación, televisión por cable, sistemas de redes de cable óptico y otros, en virtud de su estructura estable, buen rendimiento de sellado y fácil construcción.

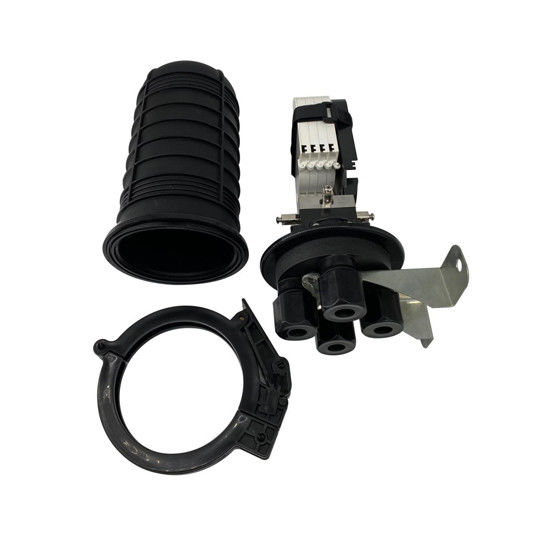

Imágenes del producto
Normas de inspección y pruebas
- Cumple con los requisitos de apariencia y estructura de 5.2 de YD/T 590.2-2005, YD/T 778-2011
- Cumple con los requisitos de la prueba de transporte de 6.9 de YD/T778-2011
- Cumple con los requisitos técnicos comunes para piezas de plástico de CB 867--83
- Nivel de protección: prueba IP68
- Cumple con los requisitos comunes de embalaje para equipos de comunicación de GB3873-1993
- Rendimiento retardante de llama: no retardante de llama
Componentes
Fondo de la caja, tapa de la caja, soporte del cable, soporte para reforzar la parte del cable, bandeja de empalme, cubierta transparente para la bandeja de empalme, brida mágica para cables, placa para instalar la bandeja de empalme, parte de sellado para el cuerpo de la caja, aro de la caja y otros accesorios.
Especificaciones de embalaje
Tamaño de la caja interior: 310*195*180 mm
Tamaño de la caja exterior: 600*325*555 mm (9 piezas/caja)
Transporte y almacenamiento
Evite la lluvia, la exposición al sol y el aplastamiento durante el transporte. Los productos deben almacenarse en el almacén evitando la humedad, el sol y el fuego. La temperatura de almacenamiento debe ser de 25℃～+40℃
Nota: Las piezas especiales que se dañan fácilmente durante el transporte deben protegerse cuidadosamente.
Métodos de instalación
Montaje aéreo
1-Cierre de empalme de fibra óptica 2-Colgador 3-Cable de acero
1-Placa fija 2-Placa de montaje 3-Tornillo en U 4-Poste telefónico
